Paso 1: poder!

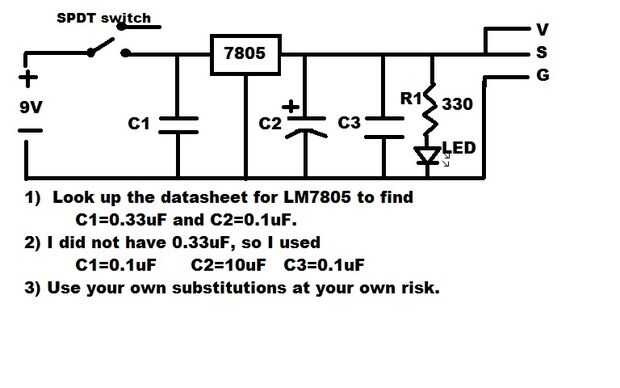

Lo primero que necesitamos es poder!!!!!! El original "p1" circuito requiere un regulador de potencia que Radio Shack no vende, así que en vez de eso que compré el regulador de 5V que es más comúnmente utilizado por aficionados - el LM7805.
Lista de partes:
1) batería de 9V
2) 9V batería rápido con los cables rojo y negro
3) Junta Perf cortar agujeros completos 9 x 12
4) LM7805
5) condensadores de: 0.1uF disco de cerámica (código 104), 1.0uF (quizá cruce de tantalio), 10uF electrolítico... Prestar atención a la polaridad y sustituir como riesgo permitirá.
6) resistor: ohm de un 330
7) un pequeño LED rojo
8) interruptor spdt - interruptor de un solo tiro puede ser suficiente
9) 3 pernos de la cabecera
10) 3 cables de puente
Procedimiento:
1) breadboard y probar que V y S de salida de 5V.
2) organizar el perfboard y soldadura.
3) prueba que V y S de salida de 5V.

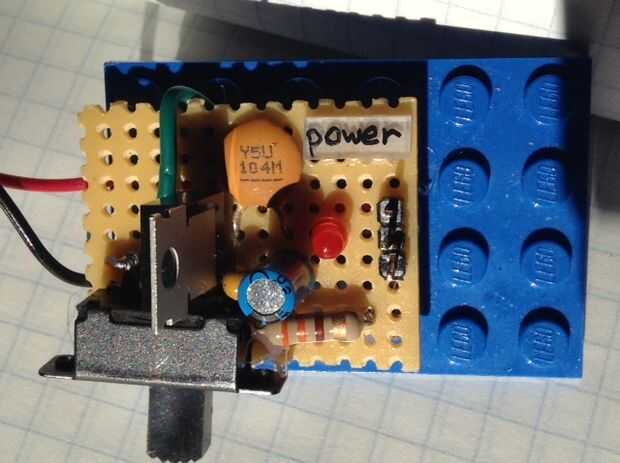

4) pegamento caliente las conexiones débiles, incluyendo las clavijas de salida para el perfboard. Caliente pegué este pedacito a una placa azul de lego de 4 x 6, como está codificada la energía azul en littleBits.
5) buen trabajo! Puede usar este bit para cualquier proyecto que requiere 5V de alimentación.
