Paso 5: inversor
Lista de partes:
1) tablero perf cortado a un tamaño que tendrá en cuenta el tamaño de la viruta del inversor. Me ha pasado con 74AC240N, usé una placa de circuito impresa que puede tomar hasta un chip 20 dip.
2) condensador: 0.1uF
3) resistencia: 1 Ohm M (a.k.a. 1.000 K Ohm)

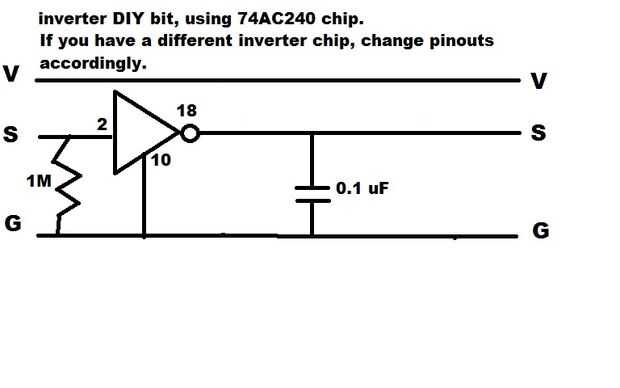

4) chip de inversor - diseño original pide 74AHC1G04DCK. Por favor consulte la hoja de datos del chip de tu inversor para el pinout correcto. El diagrama que muestro aquí se refiere a la 74AC240N.
5) los pasadores de conexión (3 lado izquierdo) y 3 en lado derecho. Mina Ripeado de un ordenador el vecino puso hacia fuera para la basura.
6) 3 cables de puente
Procedimiento:

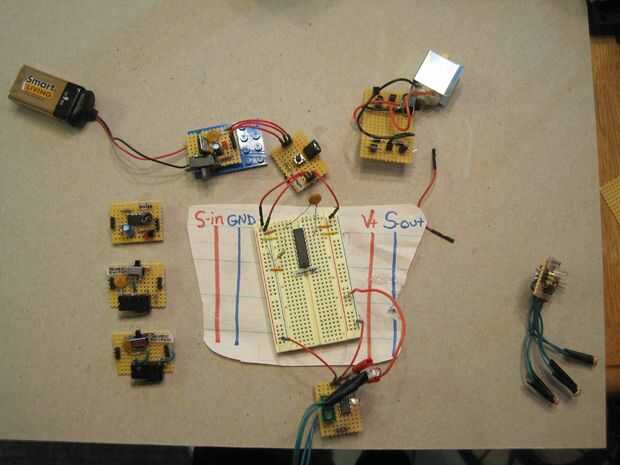

1) protoboard y prueba de que el inversor está funcionando. Para probar, necesita alimentación bricolaje + botón DIY + inversor breadboarded + DIY LED poco enchufado en su protoboard. Usar carriles separados en su protoboard de señal y salida de la señal (consulte la placa de imagen). Esta configuración producirá un LED normalmente Cuando usted presiona el botón, el LED se apagará.

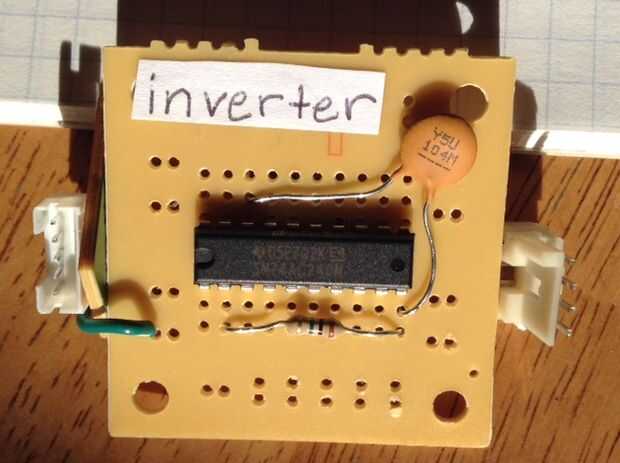

2) organizar el perfboard y soldadura.
3) prueba que V y S de salida 5V contra G.
4) pegamento caliente las conexiones débiles, incluyendo las clavijas el perfboard.
5) hacer una etiqueta y color este bit según el código de color de littleBits de codificación. El inversor es naranja codificado.
6) conectar a las brocas de bricolaje existentes. Este bit es un montón de diversión con un poco de pulso y un par de LED.
