Arduino Powered 'Scotch Mount' Star Tracker para astrofotografía

Aprendí sobre el Scotch montaje cuando era más joven y hecho uno con mi padre cuando tenía 16. Es una manera barata, simple para comenzar con fotografía astronómica, que cubre los conceptos básicos antes de entrar a lo complicado telescopio de enfoque principal, ejes, etc.. Cuando primero hice este montaje fue en los años 90 por lo que tuve que usar una cámara de película y consigue que la película se convirtió en la tienda local de la cámara, fue un proceso largo y costoso (tomar las fotos, utilizar todo el rollo, dejarlo, algunos días más tarde recogerlo y ver los resultados), es mucho más rápido , más barato y fácil de aprender de ensayo y error ahora con las cámaras digitales. Puede ver algunas fotos antiguas de 1997 en el último paso.

El diseño utilizado en aquel entonces y hoy en día, proviene de este libro Star Ware:
http://www.philharrington.net/Scotch.htm

Para este Instructable yo también un repositorio de Github para todos los activos de Arduino: código, diagrama esquemático y lista con direcciones URL.

https://github.com/kmkingsbury/Arduino-Scotch-Mount-motor

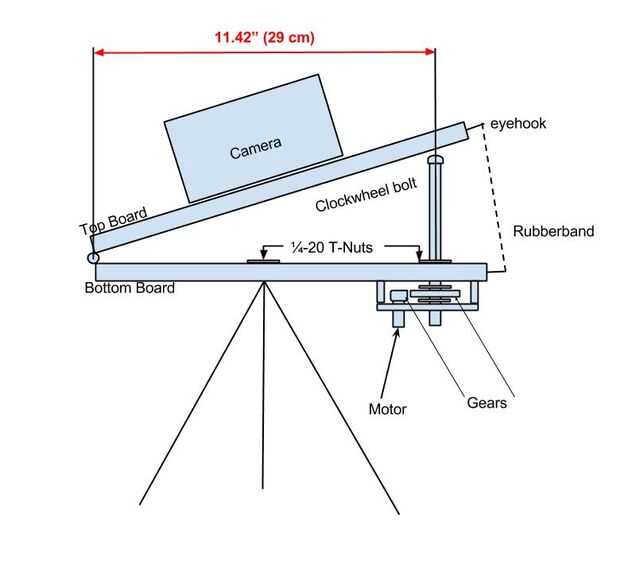

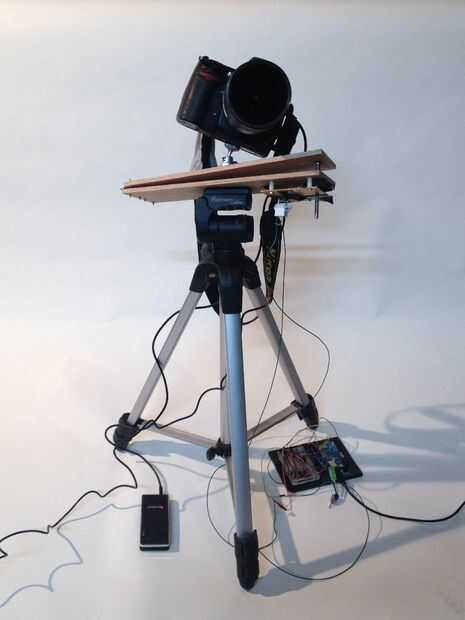

El montaje Scotch funciona en un principio muy simple de convertir la clockwheel en ciertos momentos, pero como aprendí estabilidad juega un papel enorme en cómo salen las fotos. Encender el clockwheel de un diseño inestable o débil especialmente en zoom alta presenta senderos de estrellas y variación en la foto. Para superar esto y hacer todo el proceso más fácil y automatizado, he creado un simple impulsión del motor basado en Arduino basada en un motor de corriente continua y algunos engranajes plásticos (saqué uno de mis de un helicóptero de juguete roto).

Hay otros instructables para Scotch Mount o Barndoor Tracker pero para mi diseño que quería el Monte pequeño y portátil para que pueda lanzar en una mochila y llevarlo a zonas remotas lejos de la contaminación lumínica de Austin TX.
