LittleBits DIY (7 / 10 paso)

Paso 7: interruptor de palanca (rodillo)

Lista de partes:
1) tablero Perf cortar agujeros completos 9 x 12
2) un micro SPDT con palanca de 3/4"(Radio Shack parte #275-0016 - también tienen la palanca del interruptor con un rodillo #: 275-017), además de un interruptor SPDT.
3) condensador de: un 0.1uF disco de cerámica o de película de poliéster hará bien
4) resistencia: uno 1 M ohmios (a.k.a. 1.000 K ohmios)
5) pernos de conexión (3 lado izquierdo) y 3 en lado derecho
6) 3 cables de puente

Procedimiento:

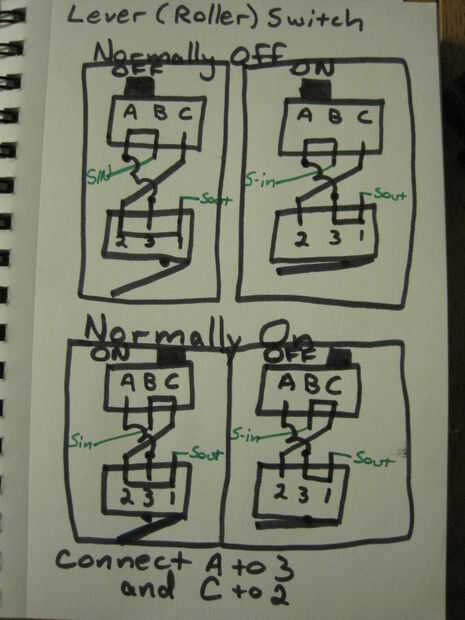

1) breadboard y prueba de que el interruptor de palanca y corredera están trabajando en armonía. He incluido un vídeo para demostrar el correcto funcionamiento. También he incluido un diagrama para explicar cómo una de las obras "3 vías". Sea paciente, y lo lograrás!

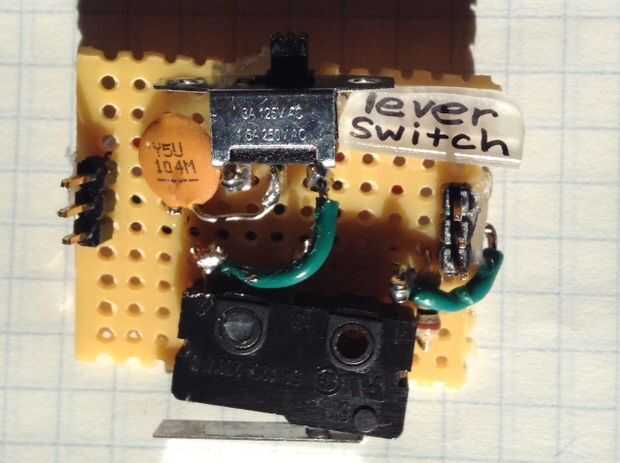

2) organizar el perfboard y soldadura. Até mi interruptores a perfboard con Floreria alambre hasta que lo he comprobado y estaba funcionando correctamente. Cuando estaba hecho de soldadura, corte el alambre de floristería y había asegurado los interruptores con pegamento caliente. No use demasiado, o puede pegamento caliente un interruptor en un permanente estado de encendido o apagado.
3) prueba que V y S de salida 5V contra G.

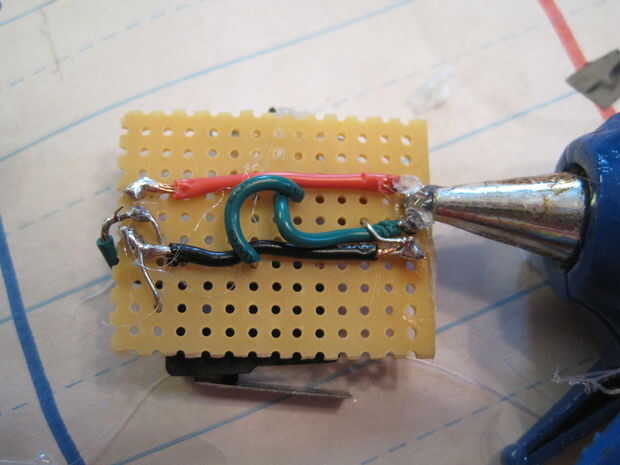

4) pegamento caliente las conexiones débiles, incluyendo las clavijas el perfboard.
5) hacer una etiqueta y código de color este bit color de rosa.
6) conectar a las brocas de bricolaje existentes.

Nota: no hice ningún cambio en el circuito de littleBits , así que por favor, consulte a su diseño original, que se encuentran en su página web.
