Paso 5: El marco - montaje de las piezas grandes
Una de las tareas más importantes es reunir todas las piezas grandes.

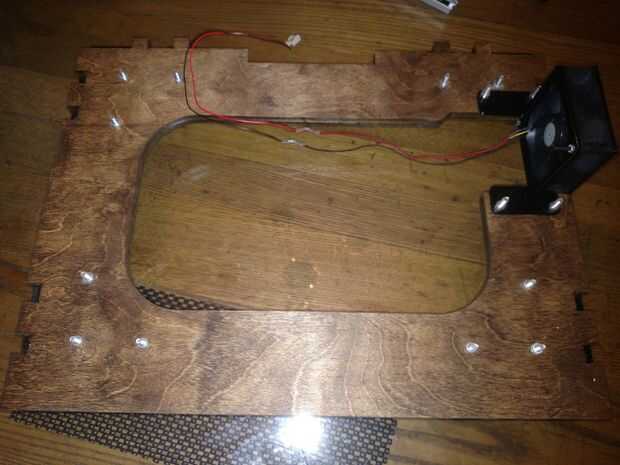

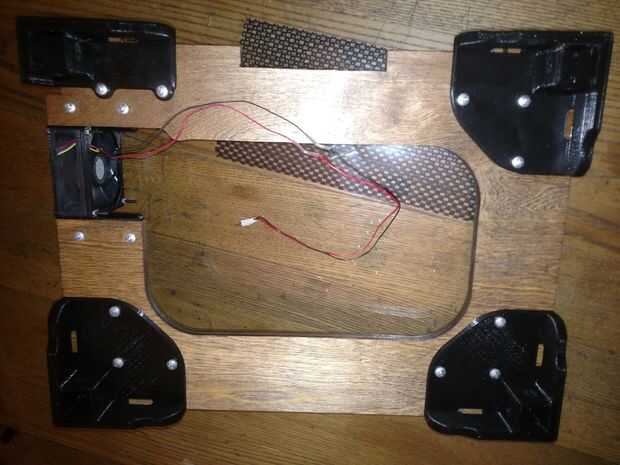

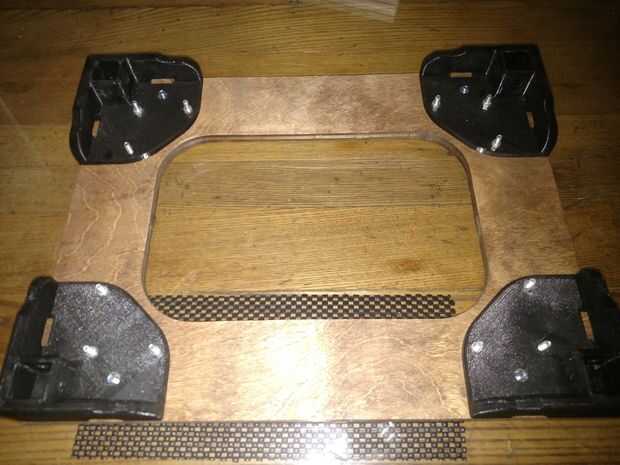

En primer lugar, garantizar el 3D impreso piezas como se muestra a la pieza inferior. Esto incluye 3 de los Corner_Brackets y el 1 Corner_Bracket_Projector y, por último, la parte de Projector_Fan_Mount. Se utilizará el 3 Corner_Brackets 3 x M5x 30 mm tornillos y tuercas cada, el Corner_Bracket_Projector x 2 tornillos y tuercas y el ventilador x 2 pernos y tuercas. Termine por empernar el ventilador con su escudo de fan en el Projector_Fan_Mount con 4 x M3x45 pernos y tuercas M3.

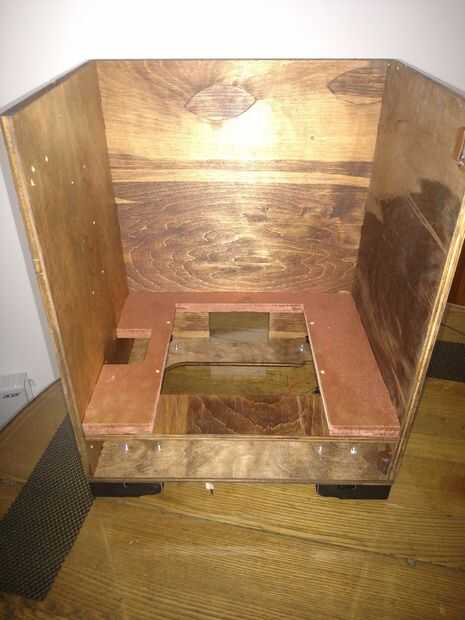

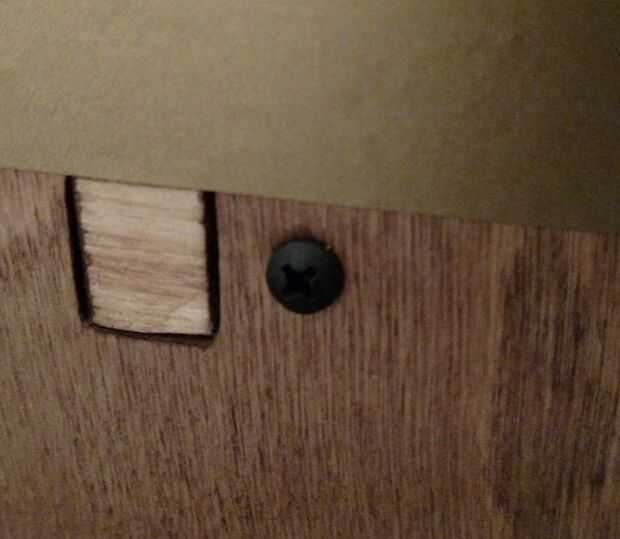

Para las piezas grandes, sugiero comenzar con la pieza posterior. Inserte el Vat_Plate primero, seguido por las piezas laterales en conjunto con el Front_Brace. Por último, inserte la pieza inferior. Una vez que todas las piezas están encajadas entre sí, use tornillos para madera entre las pestañas para fijar cada pieza juntos. Por último, utilice 2 tornillos para madera para fijar la Vat_Plate a la Front_Brace.

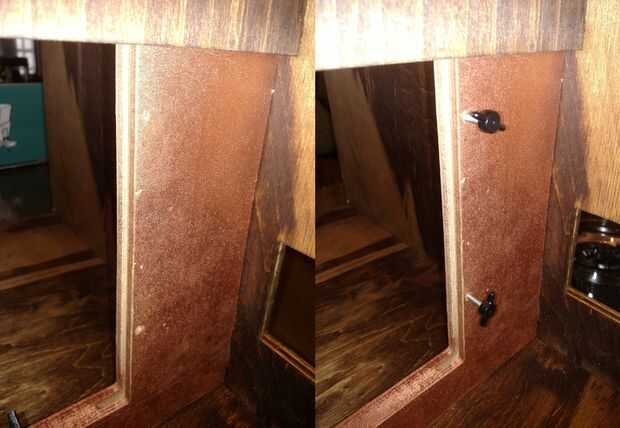

Antes de pasar, seguir adelante y perfore los 4 orificios en el Vat_Plate. Usé una broca de 4,5 mm, para tornillos de #10. Esto asegura que pueden enhebrar la madera utilizando los tornillos de mariposa. Estos tornillos se asegurarán de que el IVA quede asegurado en la máquina durante la impresión.
-------------------------------------------------------------------------------

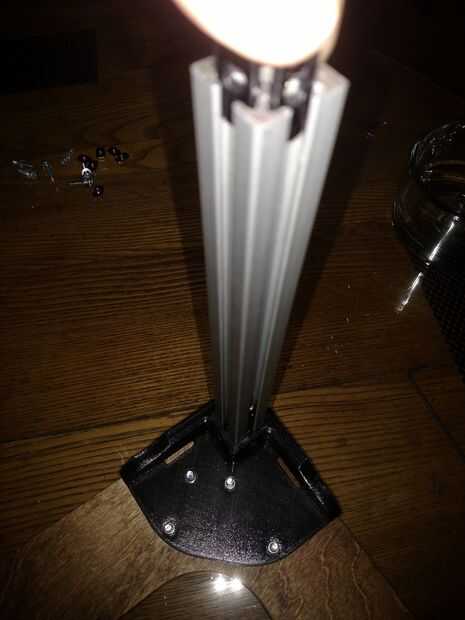

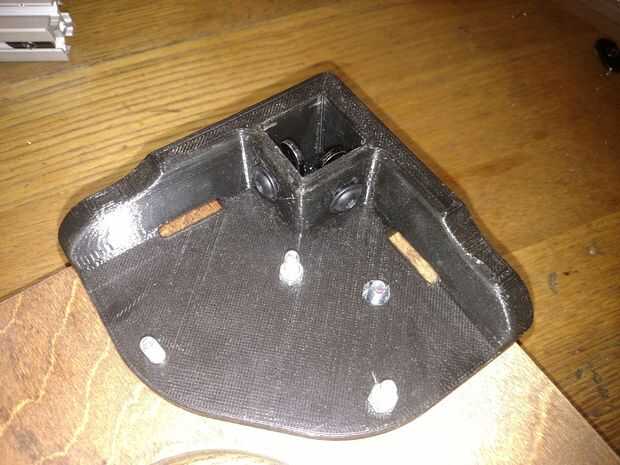

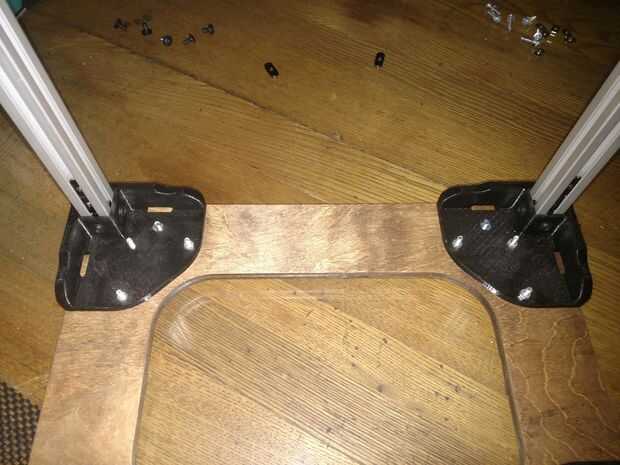

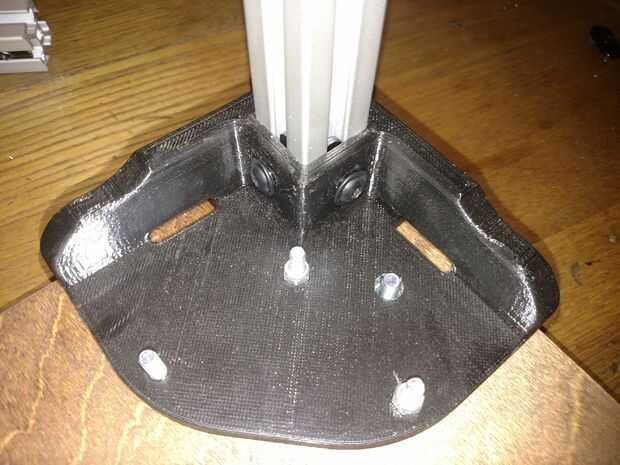

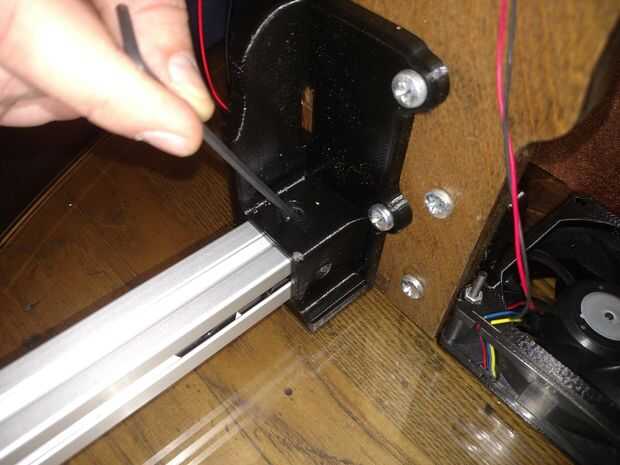

A continuación, fije 4 de la Corner_Brackets a la Base usando los pernos/tuercas mismo usados anteriormente (3 por unidad, 12 en total). Inserte pernos de 1/4" que entró con las tuercas en T de 1" en 3D impreso piezas como se muestra. Usted puede deslizar ahora las extrusiones de aluminio de 12" en los soportes de esquina. Apriete cada tornillo flojamente para que las protuberancias no caen, pero no tan fuerte por lo que no puede flexiónelas un poco. Por último, añadir dos más las tuercas en T en el interior de cada lado, como se muestra. Estos se utilizarán más adelante para empernar las protuberancias de 16 3/4" a la máquina.

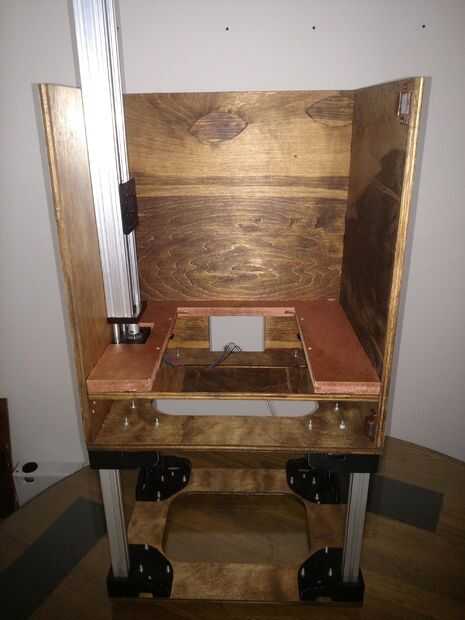

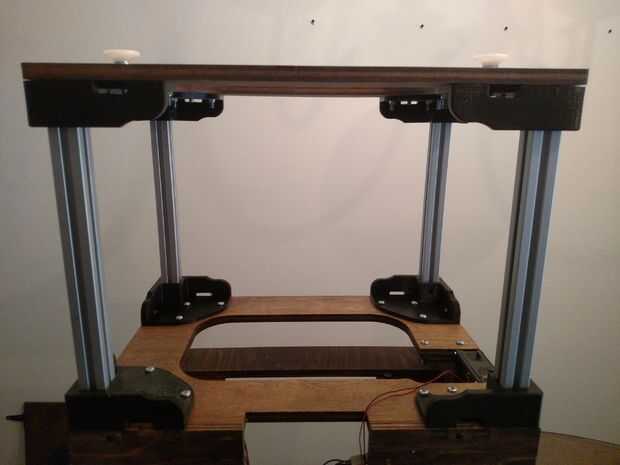

Esta parte es un poco complicada. Agregar 1 T-tuerca extra a cada uno dentro de la ranura de las extrusiones de aluminio, como se muestra. A continuación, deberás alinear las 4 protuberancias con la Corner_Brackets en la pieza inferior y deje caer la caja encima de ellos. Al hacer esto, deslice hacia arriba las extra las tuercas en T en el Corner_Bracket y asegurar cada una con uno de los pernos de 1/4" que vinieron con ellos. Su propuesta pone el marco en su lado fácilmente deslizar y alinear las tuercas en T. Voltear el marco como vas para facilitar el acceso a cada tornillo.
Apriete todos los tornillos según sea necesario.
-------------------------------------------------------------------------------
Finalmente! Hecho con la parte del marco. Tome un momento para disfrutar de los progresos que ha hecho, entonces en el siguiente paso!
