LiteFab - la impresora asequible y robusta de DLP para hogar (13 / 25 paso)

Paso 13: El proyector - Touch up y calibración

A continuación, podemos seguir adelante y conseguir su proyector alineado sin necesidad del resto de la electrónica.

-------------------------------------------------------------------------------

Antes de continuar, tendrá que decidir en un tamaño de área de impresión. ¿Cómo funciona este que pides?

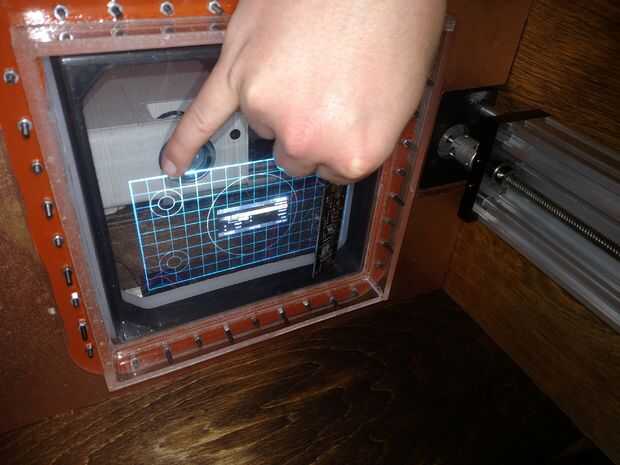

Bueno, el proyector tiene dos diales en la lente que permite enfocar el proyector. Esto le permite cambiar el tamaño/el foco un poco para cuando normalmente se utiliza en un entorno de oficina. En este caso, le da cierta flexibilidad en su área de construcción.

El Acer usada aquí es 1080p, lo que significa que tiene 1920 x 1080 píxeles. Cómo dividir estos píxeles depende de usted.

Por ejemplo, dices que quieres un 150mmx100mm construir área. 1920/150 = 12,8 píxeles por milímetro. Esto significa que cada píxel representa 0,0781 mm. Se trata de su resolución, o la 'exactitud' (no realmente exactitud, pero la aproximación más cercana). Luego se saldría el lado restante de 1080 pixeles a 84,375 mm. Su área de construcción sería 150mmx84mm

Por otro lado, decir que desea una mayor resolución. Si usted busca 100mmx60mm área de construcción, se podrían obtener 1920/100 = 19.2 píxeles por milímetro. Esto sería 0,0521 mm por píxel. Esto le da una mayor resolución y luego el anterior, a costa de un menor tamaño de la construcción. El lado de 1080 sería 56,25 mm, dándole un área de construcción de 100mmx56mm.

Su realmente todo depende de ti qué tamaño usted quiere, siempre y cuando su dentro de los límites del tamaño del IVA.

-------------------------------------------------------------------------------

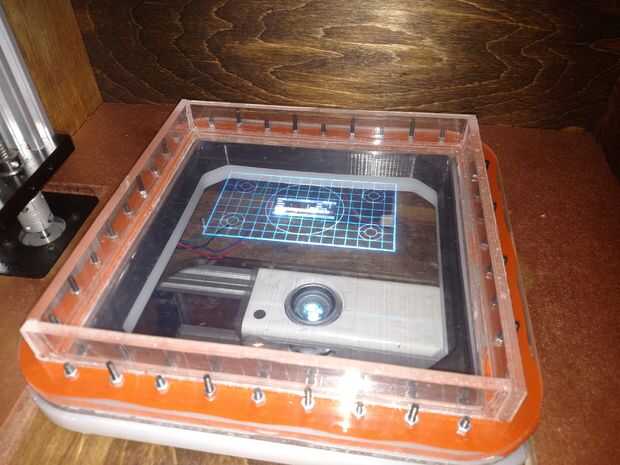

Vaya por delante un enchufe en el proyector y encenderlo (Asegúrese de que el IVA está en la máquina y apretado con tornillos de mariposa para que puedas ver la imagen proyectada). Una vez completamente botas arriba, deberá ver el logo proyector pop-up. Para la Acer, si usted pulsa el botón de menú, abrirá una cuadrícula agradable que puede utilizar para el foco y el tamaño del proyector.

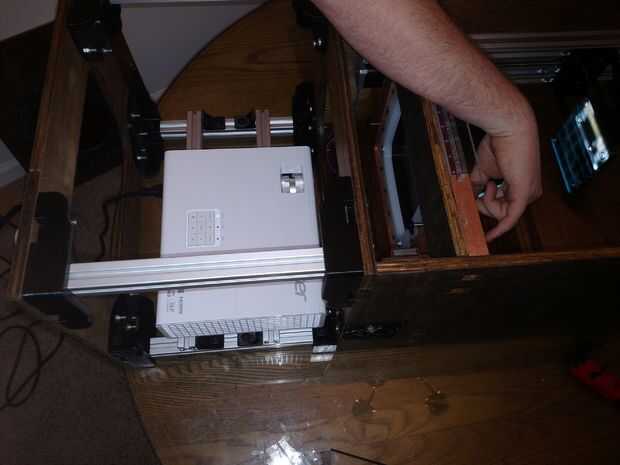

La explicación antes, utilizar una combinación de deslizamiento el proyector arriba/abajo en el carril para cambiar el tamaño de la imagen, izquierda/derecha para centrar la imagen y la marca en el proyector para centrar la imagen. Si quieres un tamaño exacto, utilice una regla para medir el tamaño de la imagen.

Una vez que tengas todo alineados, apriete todos los pernos restantes.
