Láser de CO2 que corta chapa (1 / 7 paso)

Paso 1: La cabeza del láser

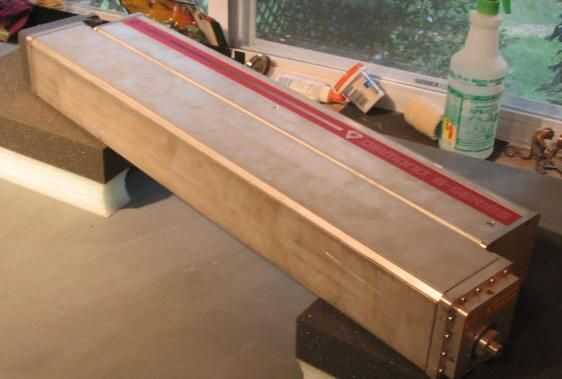

Este ser que láser. Mi sistema se basa la G-100 coherente, un laser emocionado RF del sellado industrial C02 pulsada. Consiste en el resonador láser de 100 vatios y el amplificador de RF de estado sólido integrado en un gabinete todo de aluminio. El amplificador de RF proporciona potencia de radiofrecuencia pulsada para el laser para ionizar la mezcla de gas CO2 en el tubo. Una señal de modulación había aplicado a los controles de cabezal de láser el ancho de pulso de salida y el período. El amplificador produce 3000 vatios de potencia de RF.

  • Potencia promedio rango 10-100 vatios.
  • Potencia efectiva máxima: 250 vatios.
  • Energía de entrada: DC de 48 voltios 50 amperios.
  • Peso: 35 libras.
  • Requisitos de enfriamiento: 2500 watts, base de agua.
  • Documentación
  • Precio original: $27.000.
  • El sitio web coherente.

Fuente de alimentación. La fuente de alimentación fue diseñada específicamente para el G-100. Es refrigerado por aire y control digital. La fuente produce 48VDC a 50 amperios y requiere entrada 220VAC.

Sistemas de control. El G-100 tiene un conector DB25 que provee control y modulación de entrada señales al amplificador de RF y provee información del estado del amplificador. Esto permite el monitoreo de la temperatura, ciclo de trabajo y soportes de control digital de la potencia total de salida del láser.
