LA placa ARDUINO DIY para 5$ (5 / 8 paso)

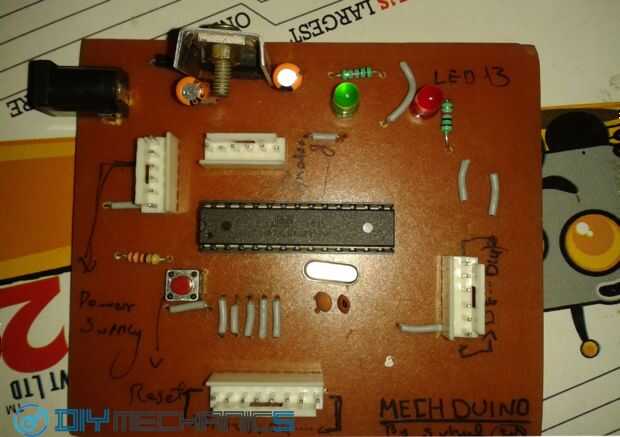

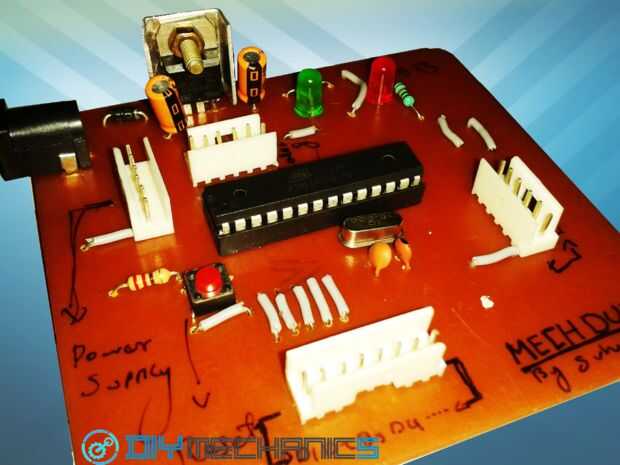

Paso 5: Hacer PCB personalizado para la placa ARDUINO DIY

Aquí es la mejor manera para hacer un perfecto Diy Arduino, Arduino personalizado tablero es sencillo y perfecto.

Usted no necesita un montón de cables de conexión, el propósito general PCB está mirando feo con un manojo de cables de conexión. pero si un PCB personalizado usted no necesita mucho alambre de conexión y menos posibilidad de cortos circuitos.

Te recomiendo hacer un yourself.here de PCB que puede descargar todos los archivos que necesita hacerte un PCB.

lo primero descargar el software llamado FRITZING.

Fritzing es uno de los mejores software para diseño de esquemas electrónicos, diseño de PCB y diseño protoboard conexión libre. puedes ver todas las características oficiales allí sitio Web haga clic aquí

. Descargar el archivo llamado 'arduino attempt3.fzz' y abra con fritzing en tu PC.

Si no sabes cómo grabar un PCB a ti mismo luego de ver este video. perfecto video tutorial para hacer PCB Diy.

Después de la aguafuerte del PCB, uso 0.8mm y 1,0 mm PCB broca para taladrar los agujeros en la pcb (marque todos los rastros con un probador de continuidad para cualquier corto circuito).

luego soldar todo y comprobaremos por corto circuito y conexiones equivocadas.
