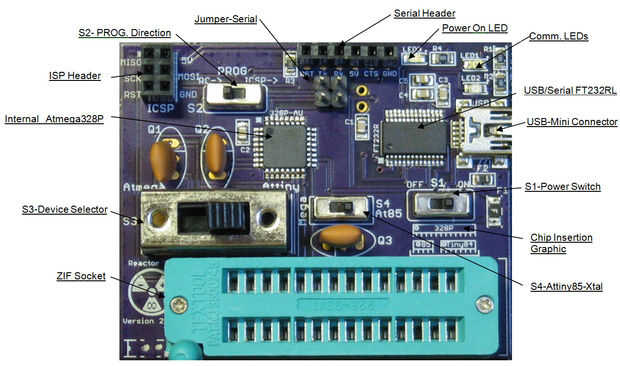

Cómo funciona
USB-Mini conector, esto proporciona el poder y la comunicación de datos serial de la computadora del programador del núcleo del Reactor.
FT232RL USB/Serial, el chip de comunicación IC por FTDI. Convierte la señal USB a 5 voltios TTY serial para la
comunicación nivel de microcontrolador.
S1-interruptor, sencillo 2 polos solo tiro interruptor deslizante. Se conecta la línea de 5 voltios en el tablero a 5 voltios
desde el conector Mini USB. Después el interruptor son un PTC de 500mA y un varistor V 5.5 para la protección.
El LED de encendido, este LED se encenderá una vez que se enciende.
Personal LEDs, estos LEDs son impulsados por el chip FT232RL. Indican la dirección de la comunicación.
Cabecera de la serie, la cabecera se conecta directamente al chip FT232RL.
Serie de puentes, de la cabecera de serie que es un conjunto de puntos de puente al chip interno ATmega328P. La línea de TX requiere un puente. Comunicación serial hacia fuera de la cabecera debe tener el jumper TX quitado; de lo contrario la comunicación de los internos ATmega328P interferirá. Dejando el puente de RX en lugar escribirá datos en ATmega328P interna, pero esto no afecta la programación externa. La línea de RX tiene un rastro que puede ser roto.
Cabecera de ISP, interfaz del programador en el sistema es una interfaz de comunicación usada por Atmel para muchos de sus
http://www.atmel.com/images/doc0943.pdfde microcontroladores.
S2-PROG. Dirección, la cabecera del ISP puede utilizarse o bien poner la señal en el ATmega328P interna para la grabación de su gestor de arranque, o puede cambiar para enviar la señal a la cabecera y el zócalo ZIF. La línea de reset es lo que tiene que cambiar de RESET para las señales entrantes al perno de 10 para las señales de salida.
Atmega328P interna, esta es la versión de 32-pin TQFP del microcontrolador utilizado en la placa Arduino Uno. Utiliza el mismo ID de dispositivo para la grabación de gestor de arranque como la ONU.
Selector de dispositivo de S3, este interruptor de 16 clavija swaps que entradas ir al zócalo ZIF. La izquierda es para el Atmega328P. Derecho es para el ATtiny 84 y 85 microcontroladores.
S4-ATtiny85-Xtal, este switch hace la segunda conexión de cristal entre el Q3 y el ZIF. Todas las conexiones se realizan con S3. Esto debe cambiarse a la izquierda para la programación de ATmega328P.
Inserción de chip gráfico, debe enfrentar un pictograma que muestra la dirección de los microcontroladores y dónde
Instale el ATtinys.
