LA placa ARDUINO DIY para 5$ (4 / 8 paso)

Paso 4: Hacer bricolaje ARDUINO en una PCB(optional) de propósito GENERAL

Ahora el tiempo para hacer el Arduino Diy en un PCB. Puedes elegir dos aquí, uno es hacer Arduino Diy sobre un PCB de propósito general o hacer un PCB personalizado "en mi openion para hacer un PCB personalizado" pero la elección es suya.

Aquí yo soy explicando para hacer el Arduino en un general propósito de PCB. .

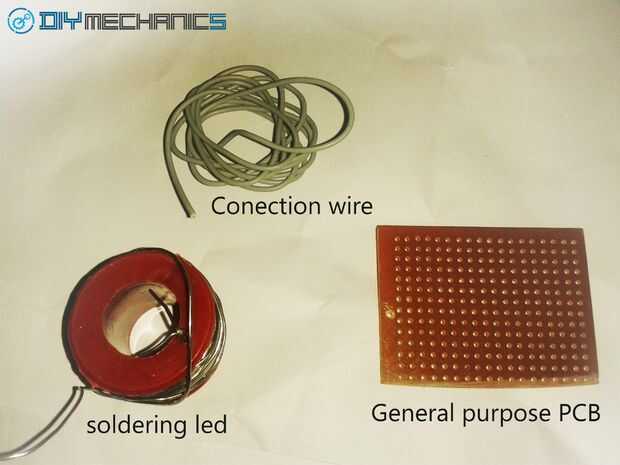

COSAS QUE USTED NECESITA:

  1. Iorn de soldadura
  2. alambre de soldadura
  3. Soldadura flux(optional)
  4. General propósito pcb

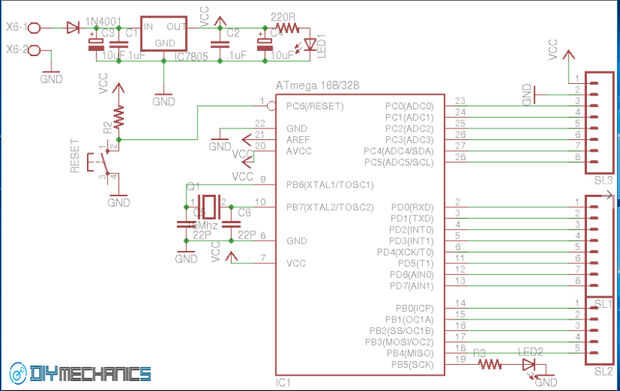

  5. Los componentes en los esquemas. (explicado en el primer paso)
  6. Cable de conexión (cable de conexión)

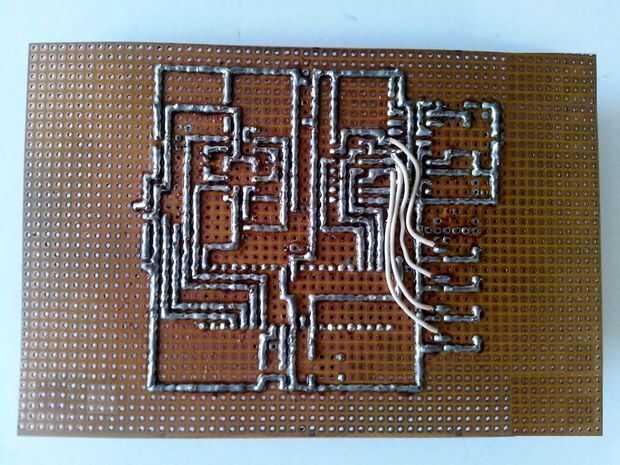

  • Limpio su PCB, después frotar algún fundente soldar en PCB.
  • Luego montar y soldar los componentes de suministro de energía en un lado del PWB.

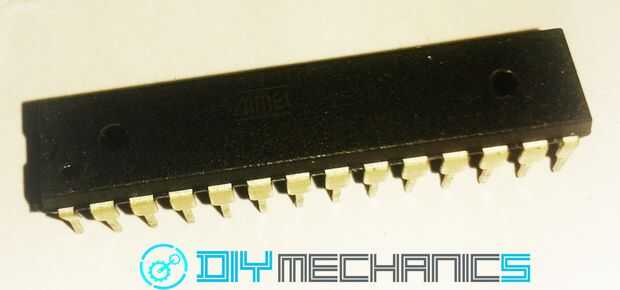

  • El siguiente es montar el zócalo del IC y otros componentes relacionados en PCB y lo de la soldadura (no mantener mucho tiempo el iorn soldadura soldar componentes se destruyen componentes y repique de las huellas).

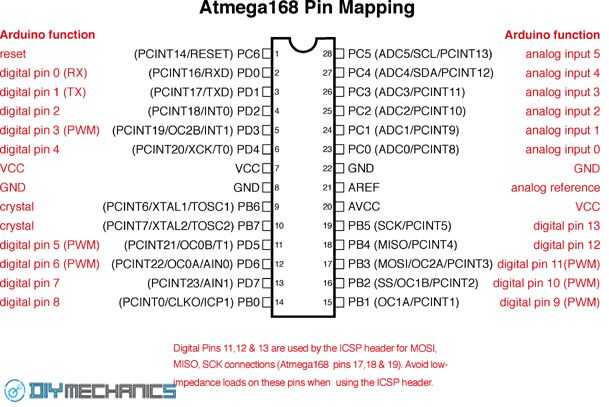

  • Ahora, conecte todos los rastros con un cable de conexión (siempre doble de cuidado ver los esquemas)
  • Ahora el último paso es comprobar cualquier cortocircuito en soldadura.

WOW... TU ARDUINO DIY EN UN PCB DE PROPÓSITO GENERAL SE HACE

No hecho siguiente paso es hacer arduino Diy en PCB personalizado :D
