LA placa ARDUINO DIY para 5$ (3 / 8 paso)

Paso 3: Hacer bricolaje ARDUINO PROTOBOARD en

No, omitir este paso (algunos chicos siempre saltarán pruebas en tablero de pan).
Antes de hacer el Arduino en el PCB que necesitamos para comprobar si es obras. así que primero tenemos que el Arduino Diy en un tablero de pan.

SER PACIENTE Y CARFULL EN ESTE PASO

el Atmel ATmega328-p es el corazón de la Arduino, cualquier conexión errónea que destruirá el chip, así que cuidado con eso.

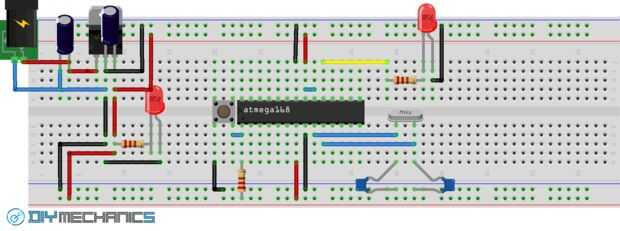

El diagrama de pines del microcontrolador se da a continuación que se refieren y conectar todos los componentes como se muestra el diagrama del circuito y puentes.

Subir Bootloader y bocetos a su Arduino se explica en los dos últimos pasos!!!.
