La de construir como Galileo mano (3 / 4 paso)

Paso 3: Ensamblaje del pulgar

Para obtenerse el pulgar es necesario seguir los siguientes pasos, algunos ya se describieron en los pasos anteriores.

1. Unir las piezas thumb_Prox.STL y Thumb_top. STL Calima filamento para formar el eje de rotación.

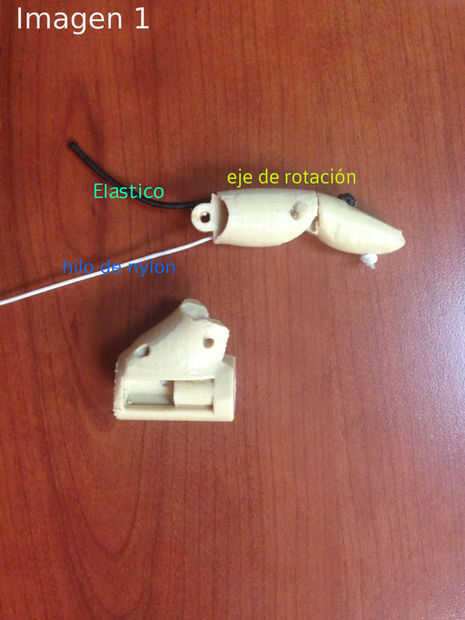

2. Montaje el cordón elástico para la extensión y cordón de Nylon para la flexión desde la falange distal a la proximal. El cordón de Nylon debe medir la longitud del dedo + 6 cms. Imagen 1

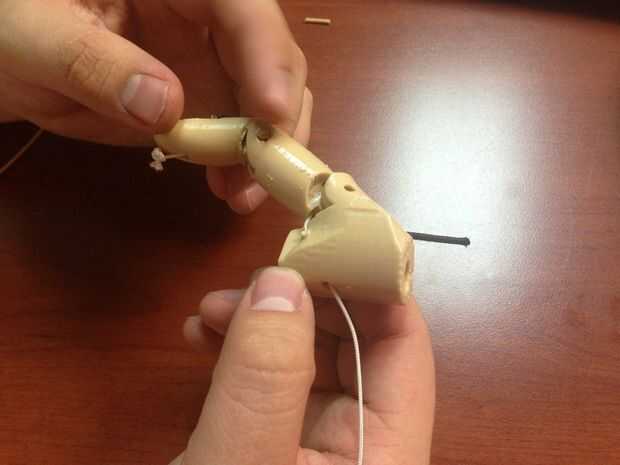

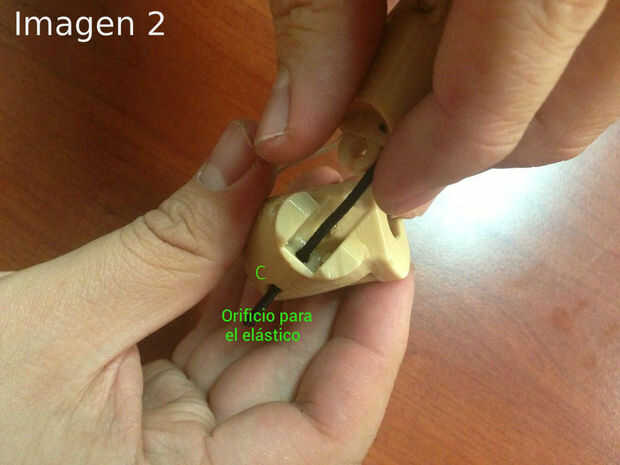

3. Montaje el cordón elástico de manera atraviese la pieza ThumbPalmUnion.STL pasando por el orificio C. Al atravesar el orificio. imagen 2

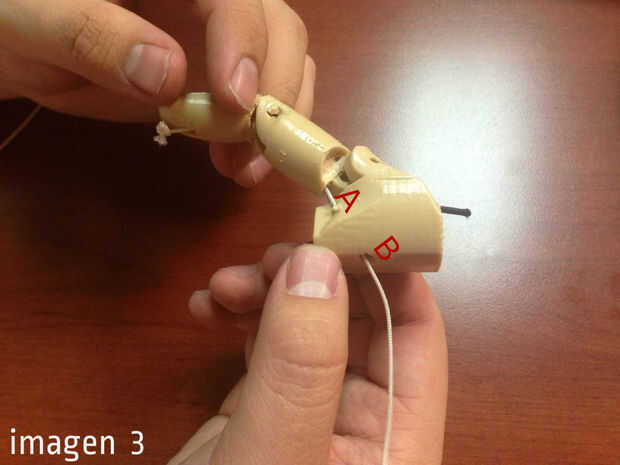

4. Montaje el cordón de Nylon de manera atraviese la pieza ThumbPalmUnion.STL pasando por el montaje A y B hasta llegar a la palma. imagen 3

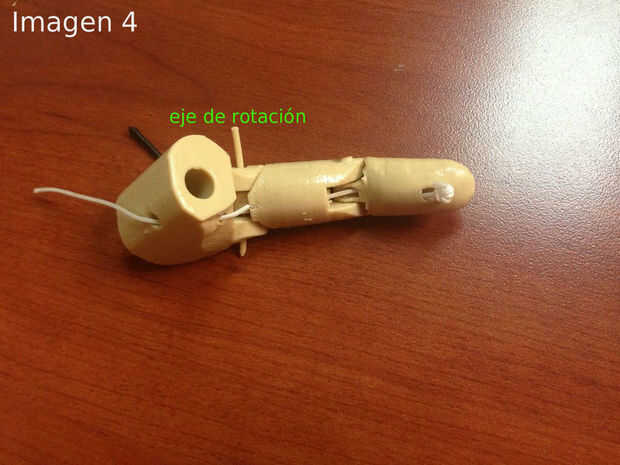

5. Fijar el Pulgar con la Pieza ThumbPalmUnion.STL Calima filamento para formar el eje de rotación. Imagen 4

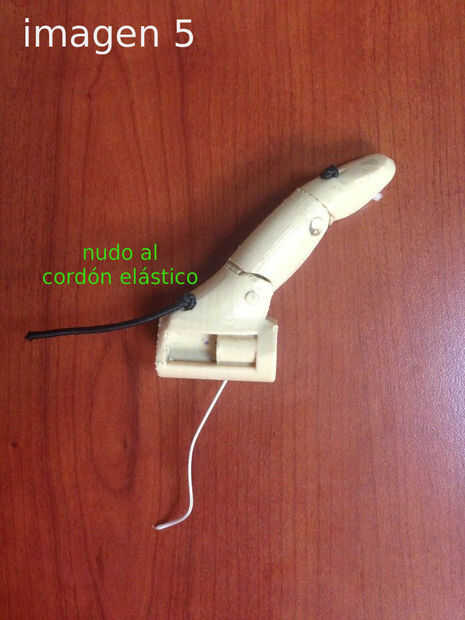

6. Realizar un nudo en el extremo del cordón elástico, logrando el pulgar permanezca Vampiricas. Imagen 5

7. Obtenerse el mecanismo de bloqueo: para ello se necesita un Resorte pequeño (de bolígrafo), un remache de 3 mm de diámetro y 3 cm de largo y la pieza Slider.STL.

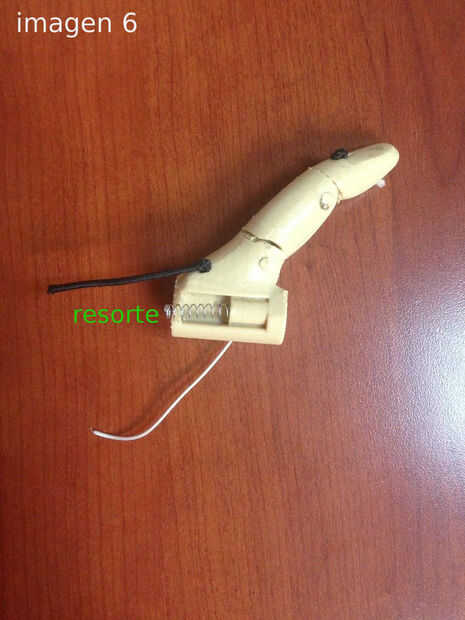

8. Insertar el resorte en el conducto de la la pieza ThumbPalmUnion.STL. Imagen 6

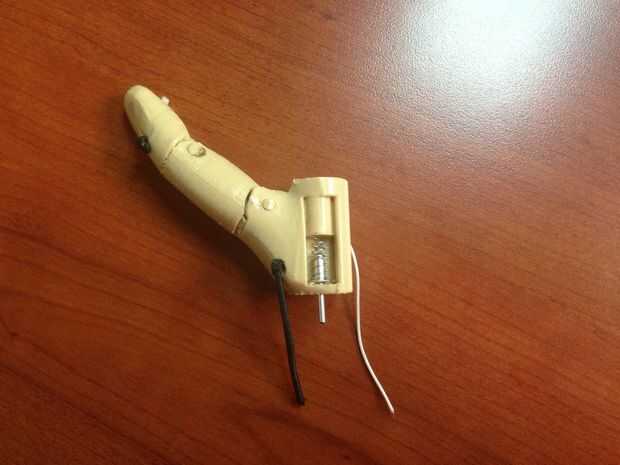

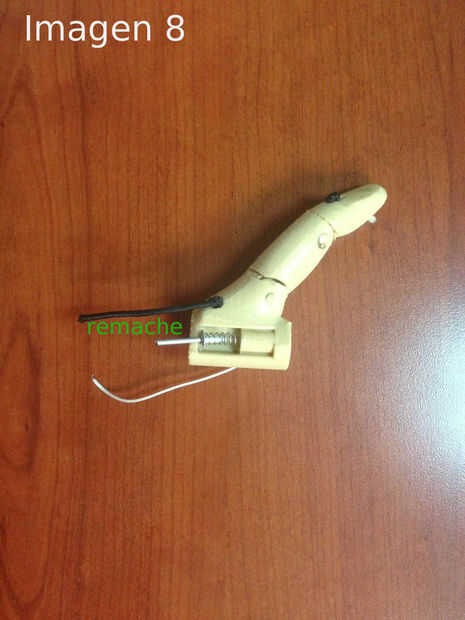

9. Colocar la cabeza del remache dentro del resorte hasta comprimirlo de tal manera el remache pueda entrar en el conducto en su totalidad. La de como se muestra en. Imagen 8

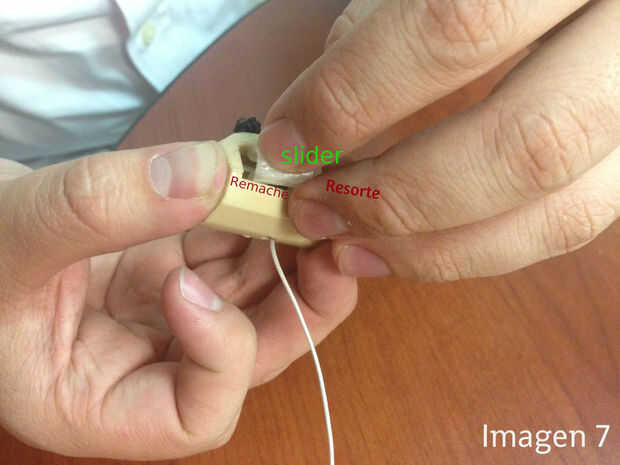

10. Montaje a presión la Pieza deslizante entre el Remache y el conducto para controlar el mecanismo de bloqueo Imagen 7

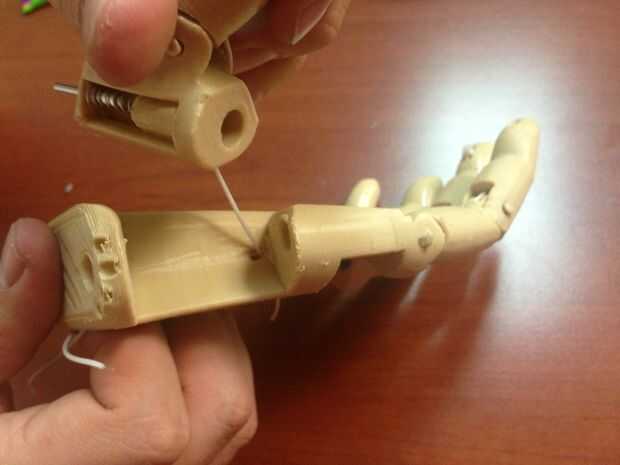

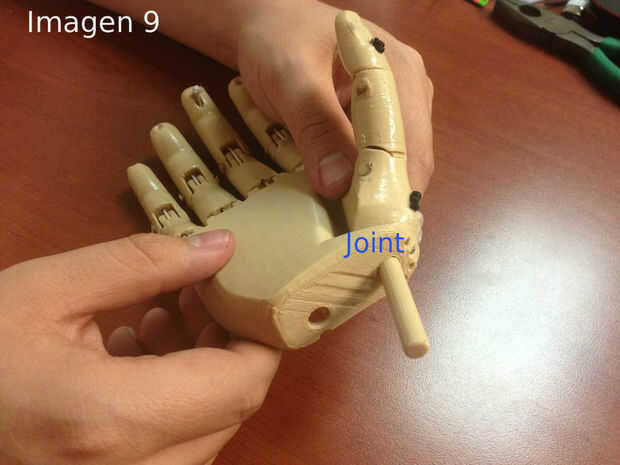

11. ¡ Pieza la de montaje conjunta. STL entre la base de la mano y la pieza ThumbPalmUnion.stl de manera sirva de eje de rotación y habilitar los diferentes tipos de agarre. Imagen 9

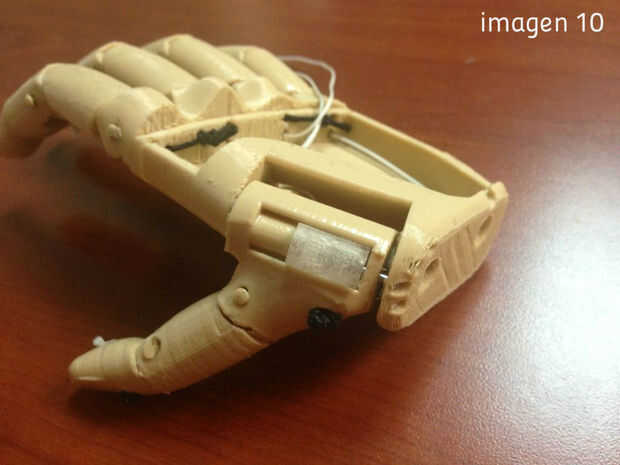

Al terminar la protesis debe quedar como se muestra en la imagen 10

GalileoHand - Asamblea de pulgar: Estos pasos son descritos en el video.
