La batería recargable para siempre VARIABLE condensador estupendo!!!!!! (1 / 4 paso)

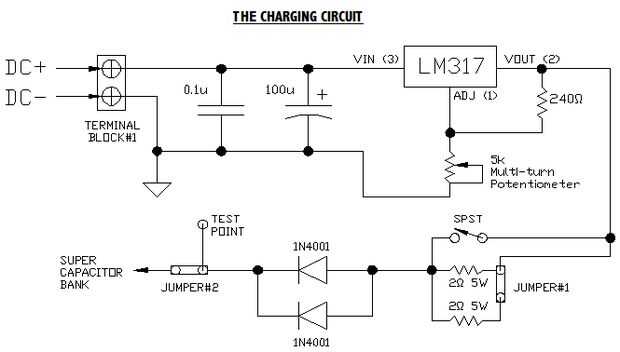

Paso 1: El circuito de carga

Iniciar en la TERMINAL bloque #1 y continuará en sentido horario alrededor del circuito!
1) esto es donde usted tiene opciones.  Necesitamos una fuente DC de dondequiera entre 5VDC-20VDC para nuestra carga.  Yo uso una fuente de alimentación de 11VDC, pero de vez en cuando utilizo un conjunto de mini paneles solares que tengo en mi ventana.  La elección es suya.  Sólo asegúrese de que cuando enchufe la fuente de DC, aseguran que tienen la polaridad DC DC + y tierra (DC-).

2) tenemos un 0.1uf condensador y un condensador de 100uf en paralelo con la línea de entrada de DC.  Sólo necesitamos estos porque esta línea es para la carga de la batería de condensadores, pero vamos a usar esta línea de entrada al poder que nuestro indicador digital y queremos que esta línea de DC sea suave y sin ruido adicional.  El 0.1uf condensador se encarga de ruido de alta frecuencia, o lo (condensador de desconexión) disminuye por el contrario,.  Los actos del condensador de 100uf para suavizar la entrada de DC.  Estos dos capacitores no son realmente necesarios pero se prefieren.

3) del LM317 es una fuente variable de alimentación de DC-DC.  Utilizando una resistencia de 240 Ohm en paralelo con la VOUT y la línea de ajuste y una resistencia de variable de ohmio de k 5 desde la línea de ajuste y la tierra, podemos variar la tensión de carga de la tensión de carga, hasta 1.25v.  Por ejemplo, si tenemos 8v en la entrada, podemos variar la salida entre 8v hasta 1.25v.  Es muy importante que el LM317 está correctamente calor hundía, como se consigue caliente.  El kit de LM317 puede encontrarse aquí: http://cgi.ebay.com/DIY-LM317-Variable-DC-power-supply-kit-PCB-Parts-/180609634986?pt=LH_DefaultDomain_0&hash=item2a0d2c52aa

4) variando la corriente en el Banco de condensador estupendo es el nombre del juego.  Esto es donde tienes la oportunidad de jugar.  Puesto que los condensadores estupendos literalmente se absorben toda la energía se da hasta el completo (con > 0,01 Ohm ESR), tenemos que limitar la corriente de la fuente, o bien nos vamos a destruir totalmente nuestro circuito LM317.  Como se puede ver, tenemos dos 2,2 Ohm, resistencias de potencia de 5W, un puente y un interruptor SPST (solo tirar tiro simple).  Si el interruptor está apagado (recomendado), y el puente no está conectado, la limitación de carga es de 2,2 Ohms.  Espera un minuto!  Es demasiado pequeño de un limitador de corriente!  Todavía vas a lastimar el LM317!!!!!! No es el caso!  Si bien calor hundía, el LM317 se calientan pero resistirá el estrés si usted tiene esta carga de 2 ohmios. La tensión de salida caerá hacia abajo pero lo verás volver que el condensador empieza a cobrar.  Aquí tenemos tres opciones de carga.  Si usted tiene una carga igual o superior a 4v, asegúrese de tener el puente off y el interruptor de.
A) carga limitada por 2,2 ohmios al puente = OFF / SPST = OFF
B) carga limitada por aproximadamente de 1,1 Ohms al puente = ON/SPST = OFF
Cuando se agrega el puente, colocas las dos resistencias de 2,2 Ohm en paralelo uno con el otro, trayendo la resistencia paralelo hasta la mitad.  Tenga en cuenta que estas resistencias calientan.
C) carga limitada por la línea resistencia y condensador ESR sólo cuando puente = ON o OFF/SPST = ON
Si lo SPST está encendido, no importa cómo se configura el puente de resistencia.  La única resistencia entre la salida del LM317 y los bancos de capacitores es la resistencia de línea (trazo) y el ESR de los condensadores (aún por ver).  Esto es donde usted tiene que tener cohones!  Una vez más, el LM317 puede manejar este si bien hundía (disipador de calor incluido en el kit), de calor como la tensión de salida caerá a la tensión de la tapa y empieza a cargar.  Sin embargo, esto debe ser utilizado para cargas de 1, 5V o menos.  Si se carga al Banco de 0v a 5,4 v, se carga relativamente rápido con la opción de carga de 2,2 Ohm.  Sin embargo, alrededor de 3v de forma gratuita, comenzará a disminuir.  En este punto, sacar el jumper para limitar la corriente a 1,1 Ohm.   En unos 4.5v, usted notará que la carga disminuirá otra vez.  Mueva el interruptor para cargar el 900mv restantes, y usted no tendrá problemas.  Verdad, he cargado de 2v a 5.4v con el interruptor, pero no es buena práctica y yo estaba arriesgando mi LM317.

5) tenemos dos diodos IN4001 en serie con la línea de carga.  No se utilizan para que cualquier tipo de rectificación, sino más bien permite la carga de la C.C. entrar en el Banco de capacitores, pero no permite cualquier DC para viajar hacia atrás a través del circuito, después el Banco condensador es cargado.  Si no tuviéramos estos diodos aquí, seguir el circuito al revés.  Independientemente de si el puente está activado o desactivado, o si lo SPST es encendido o apagado, hay un camino hacia el LM317, y hay una resistencia de 240 Ohm en un camino de serie con un potenciometro k 5 y la tierra.  Si dejáramos de carga (sin los diodos), la carga de las tapas fugas a través del circuito a tierra, haciendo nuestras baterías terriblemente ineficiente.  Hay dos diodos en paralelo para compartir la corriente a lo largo de la línea.  Si tienes 1N4007s, o cualquier diodos 1N400X, ellos se trabajan igual de bien si no mejor.  Hay factores como el fugitivo termal que podríamos pasar tiempo preocuparse con estos diodos en paralelo, pero el tiempo de carga de principio a fin para este circuito está literalmente a 10 minutos o menos, así que no vamos a preocuparse en absoluto.

6) el puente (puente #2) como muchos de este circuito es una opción personalizada.  Si no vas a ver la pantalla digital (visto) más adelante como su banco condensador estupendo, entonces vas a querer seguir este paso.  Al generar este circuito de carga, sondeo a la salida de los diodos (TEST POINT) con referencia a tierra con su multímetro.  Habrá una caída de tensión a lo largo de los diodos, así que tenemos que asegurarnos de que medimos aquí y no al final del ánodo del diodo.  Ya que tenemos un 5.4v Banco de capacitores de MAX, no queremos tener una carga superior a 5.4v.  Compruebe el voltaje aquí usando el potenciometro de 5 k en el LM317.  Gire el potenciómetro hasta que aparezca una tensión de 5.2v-5.4v, entonces considerar usando un poco de pegamento caliente para fijar el bote a lo constante.  Usted puede pensar, ¿por qué utilizar el bote y no una resistencia fija?  Usted puede, por todos los medios, pero usted puede cambiar el voltaje de carga por el camino.  Ahora, el puente está aquí porque en el otro lado del puente se encuentra el Banco de capacitores.  Si usted prueba el voltaje aquí cuando se tiene el puente en, usted leerá la tensión en el Banco de capacitores, no el voltaje que se va cargando a.  Sólo tomar el puente off cuando desea tomar una lectura de carga.  Lo deja encendido en todo momento.
