La idea vino a mí cuando estaba listo para reemplazar a una célula de la batería en mi despertador al lado de mi cama. Incluso estoy usando las últimos 5 años sólo pilas recargables de la mayoría de los tipos que considera cuántas pilas gente alrededor del mundo como tirar en un movimiento simple que hice ahora... ¿Cómo meny desechar las pilas desechadas en cada casa? ¿Quién sabe? Pero lo que si hemos tenido un sistema de recarga para recargar baterías cuando el dispositivo está conectado a una toma de corriente y cuando se necesita la batería (de un negro hacia fuera) seguirá trabajando el dispositivo. Así que primero tenemos continuidad de energía, segundo vamos a ahorrar dinero comprando y desechar todas las baterías muertas, y tercero en condiciones normales podemos recargable cualquier tipo de batería nos gusta. Mi siguiente pregunta a mi mismo fue que este tipo de circuito debe ser simple, barato, confiable y fácil convertible para recargar cualquier celular de la batería y dando energía a un dispositivo al mismo tiempo. SimpleEhhh???
Entonces traté de recordar mis estudios de Universidad recordé un circuito muy sencillo que realmente recuerda a toda la ciencia de la electricidad y cada 1 stuedent año sabe bien.
Materiales de... Barato y fácil
>> 4 diodos 1N 4001 tipo para hacer el puente que conncects para el transformador
>> un transformador de 2 x 6 Si desea recargar baterías 1-6 v CC o 2 x 12 para dispositivos hasta 12VDC (220VAC entrada Europa salida 2 x 3, 2 x 6, 2 x 12 elegir tu)
>> un condensador de 1000uF, utilizando como filtro y elevador de la potencia
>> un relé (6VDC si le dará poder de 1-6 v CC o un 12VDC si quieres recargar una batería de 12VDC)
>> una resistencia de 33 o 39 Ohm /5W (5W es ideal porque la resistencia se enfríen más rápido)
>> un diodo de BY251
>> 2 rca hembra para chasis
>> 2 rca macho
>> una tarjeta prototipo o una tarjeta perforada, no PCB es necesitada
>> una bonita caja para la batería de recarga appx12cm estación base X 5 cm X 3 cm (en este cuadro intenta montar un transformador, el circuito básico, cables, el nido de la batería y su espíritu!: D
Todos los materiales costó 12 euros (15USD) me lo más caro es el transformador.

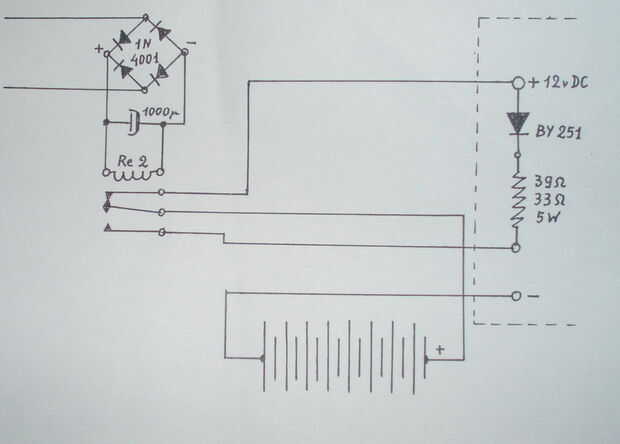

Vamos ahora en el circuito de diseño y le explicará a usted...
