Paso 4: Las partes, la teoría y las conclusiones

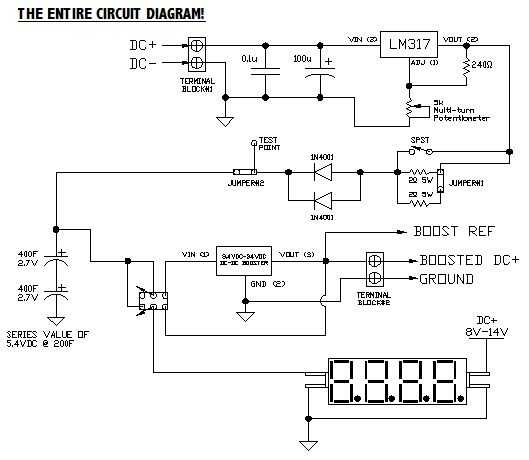

Puedo ofrecer un kit que incluye la mayor parte de las partes en el esquema de $90 + gastos de envío $12. El kit del LM317, el 400f super capracitors, la pantalla digital y el aumentador de presión DC-DC Junta costo más de $90 en total. Si usted está buscando piezas de singular, se encuentran aquí:
http://www.electroniclessons.com/
Te incluyo los siguientes $90 + $12 de envío con seguimiento:
2 x 400f 2.7v condensadores estupendos
1 x kit de DIY de LM317
pantalla Digital de 1 x 0-20v
Junta de 1 x 3, 4V-34v DC-DC Booster
1 x enchufe de la C.C. (conjunto de entrada y puerto)
resistencias de potencia 2 x 2.2 Ohm
diodos 1N4001 x 2
1 interruptor de x DPDT
1 x 0.1uf condensador
1 x 100uf condensador
****
Los puentes, regletas, PCB, fuente de DC de entrada, e interruptor SPST no serán incluido. Mandame un mensaje si te interesa. También puede contactarme a través de http://www.engineeringshock.com y a través de ebay.
LA TEORÍA:
La mayor parte de la teoría básica se cubrió en el instructable. Sin embargo, voy a salir un poco más en profundidad sobre condensadores estupendos. Cuando usted pone un super capacitor en serie con otro condensador estupendo, puede subir la tensión; duplicarla, si los dos valores de voltaje de capacitor son iguales, pero se pierde capacidad. La fórmula de capacitancia perdida es la misma que la fórmula de la resistencia paralelo: 1 [(1 / C1) + (1 / C2)] usemos el ejemplo de este instructable, donde C1 = 400f y C2 = 400f
Ejemplo:
CTotal = 1/[1/ C1) + (1 / C2)]
CTotal = 1/[400) + (1/400)]
CTotal = 1/0, 005
CTotal = 200 f
Ejemplo #2 (C1 = 3000f a 2.5v / C2 = 10f a 2.7fv)
En primer lugar, añadir los dos voltajes. (2,5 + 2.7 = 5.2v) Esta es la máxima tensión de carga.
CTotal = 1/[1/ C1) + (1 / C2)]
CTotal = 1/[3000) + (1/10)]
CTotal = 1/0.100
CTotal = 9.97f
La capacitancia total siempre es menor que la capacitancia más baja ha añadido a la cadena de serie, así que ten cuidado. Jugar con esto. Una buena forma de verificar sus respuestas es jugar con esta calculadora de condensador: http://www.electronics2000.co.uk/calc/series-parallel-capacitor-calculator.php
Al poner condensadores en paralelo uno con el otro, que busca en los cálculos mucho más fácil. Al colocar un condensador en serie con otro condensador, solo sume las dos capacitancias, y que será su capacitancia total. La tensión máxima que puede cargar para siempre es el valor más bajo. Vamos a usar tres condensadores en nuestro ejemplo:
Ejemplo: (C1 = 2. 0V a 10f / C2 = 2.5v a 100f / C3 = 2.7v a 1000f)
Max voltaje 2.0v (el más bajo de los tres) es
CTotal = C1 + C2 + C3
CTotal = 10f + 100f + 1000f
CTotal = 1110f
También puede colocar cuerdas de conjuntos en serie, en paralelo uno con el otro para compensar capacitancias perdidas. Digamos que tenemos 9 x 2.7v condensadores. Queremos un capacitor que es superior a 7VDC y tiene la capacidad de la mayoría posible. Si colocamos tres si estas 2.7v condensadores en serie, obtenemos 8.1v, pero la capacidad de la cadena es sólo 33.3f. Tenemos 9 x de estos condensadores, por lo que si hacemos tres secuencias de tres y colocarlos en paralelo uno con el otro, tenemos un banco de capacitores tiene un valor de 8.1v a 100f. ¿¡ Limpio, eh? Ver uno de mis videos de banco de condensador aquí:
Hay tanta teoría que entra en los condensadores. Si ustedes tienen una pregunta específica, o tal vez una idea de proyecto, se considero construir y exhibir para todos vosotros, aquí en
CONCLUSIONES:
Este circuito era un prototipo, y va a utilizar para años y años por venir. Tengo un panel solar en mi ventana que permite para mí escuchar música usando energía libre todo el dia e incluso para unas horas después de que el sol va hacia abajo.
Hay dos cosas que quiero hacer con mi próxima versión. Me gustaría crear un banco que emplea a miles de faradios, tiene un circuito de carga más avanzado y cuenta con seguro de carga que están controlados por un microcontrolador que corte una carga una vez que el dispositivo ha alcanzado el nivel adecuado de carga.
Super condensadores son la ola del futuro, en relación con el almacenamiento de energía. Siempre estoy buscando nuevas formas de aplicación en los proyectos. Si usted tiene cualquier pregunta, sienta libre de preguntar. POR FAVOR VOTEN POR ESTE INSTRUCTABLE O SUSCRÍBETE SI TE GUSTA LO QUE VES!
GRACIAS A TODOS!
