Paso 2: El Banco de capacitores y DPST Switch y el circuito del aumentador de presión

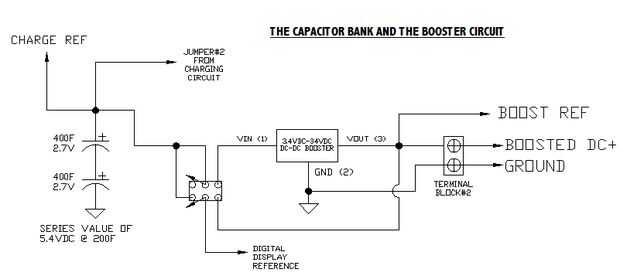

Como se puede ver, tenemos aquí el circuito de banco de condensadores en el lado izquierdo del siguiente esquema. Se compone de 2 x 400 faradio 2.7v condensadores estupendos, aquí: http://cgi.ebay.com/ws/eBayISAPI.dll?ViewItem&item=180566348151
Cuando se conecta en serie, estos condensadores forman un valor de banco de 200 faradios en 5.4v. Esto significa que hemos duplicado nuestra tensión de carga máxima (2.7v * 2 = 5.4v) y a la mitad de la capacitancia de 400 faradios hasta 200 faradios. Si quieres aprender más sobre teoría de condensador serie/paralelo, ir a la última página de este instructable. Necesitamos aproximadamente 3, 4V a nuestro circuito del aumentador de presión DC-DC de alimentación. Esto significa que nuestro circuito de refuerzo funcionará entre la gama cargada de 3.4v a 5.4v, que significa que podemos permitirnos 2v pérdida antes de que el circuito del aumentador de presión no puede aumentar más. Hay una flecha desde el lado positivo de la batería de condensadores que indica que se trata de la referencia de carga. Esto es solo un indicador y no está conectado en cualquier lugar.
EL INTERRUPTOR DE DPDT:
Justo a la derecha del Banco de capacitores, verás lo que parece una pieza de lego con 6 pequeños agujeros en ella. Esta es mi propia poco símbolo esquemático para un interruptor de doble tire de doble hoja. Como se puede ver, hay pequeñas flechas de la parte superior e inferior mediados circuitos. Estos son los limpiaparabrisas (o tira). Cuando en la posición de apagado, el limpiaparabrisas en la parte superior está conectado a la patilla superior izquierda (como se ve en la foto), así, cuando esté en la posición de apagado, el limpiador de fondo está conectado a la patilla izquierda inferior (como se ve en la foto). Cuando usted presiona encender el DPDT, los limpiadores de conectan a los pines en el lado derecho. Estos interruptores son independientes uno del otro, pero se encuentran en el mismo paquete y se encenderán y se apaga al mismo tiempo. Estos sólo cuesta un buckand pueden adquirirse con cualquier cosa, desde mi tienda.
El interruptor superior (superior pernos de izquierda, centro y derecho) acto para conectar alimentación a la placa de refuerzo de DC-DC. El interruptor de la parte inferior (parte inferior izquierda midle y pins derecha) actúan para suministrar al lector digital voltaje con la tensión de carga de la batería de condensadores (cuando está apagado), o la tensión de salida DC booster (al encender). El lector digital voltaje se habló más en la página siguiente. Este interruptor puede sonar complicado, pero seguir el esquema, y va estar en buena forma =)
DC-DC de refuerzo:
Esto es donde las cosas comienzan a conseguir fácil! Como se indicó anteriormente, este circuito del aumentador de presión DC-DC impulsará cualquier tensión en la entrada entre 34v MIN 3, 4V máximo a cualquier tensión entre 3, 4V y 34v. La salida puede ajustarse mediante un resistor variable a bordo. Todo lo que necesitas es hacer la olla!
Ejemplos: Estas placas de refuerzo están disponibles en mi tienda: http://stores.ebay.com/hobbytronixstore
VIN = 3, 4V VOUT = tensión entre 3, 4V y 34v
VIN = VOUT 28v = cualquier tensión entre 3, 4V y 34v
VIN = VOUT 8v = cualquier tensión entre 3, 4V y 34v
VIN = VOUT 3v = 3v (voltaje de entrada es a pequeño para aumentar)
La salida del bloque de terminales (TERMINAL bloque #2) puede utilizarse como los terminales de la batería. El valor de DC en este bloque de terminales se ajusta mediante la resistencia variable a bordo en el booster de DC-DC.
