Paso 9: electrónica

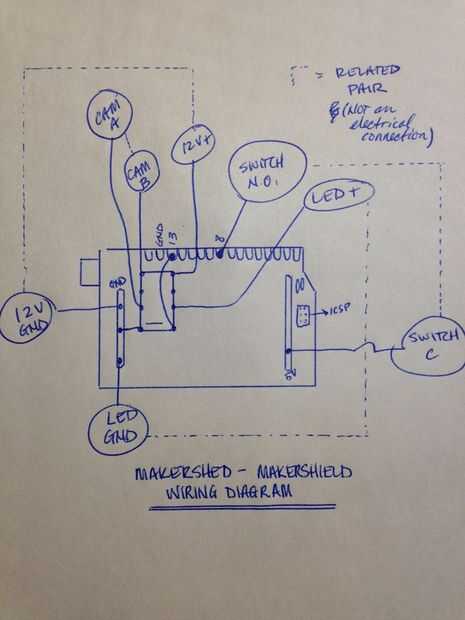

Se activa el interruptor de rodillos por las rampas construidas en el rodillo del piñón. El Arduino se utiliza para activar el relé. El relé activa el cable de obturador de la cámara cuando el interruptor del rodillo cambia Estados. Ver la última foto en este paso de un diagrama de todas las conexiones de cable.

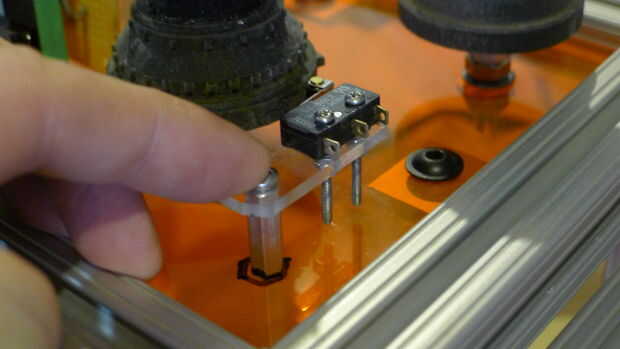

- Monte el interruptor de rodillo a una pieza de acrílico o madera y con un enfrentamiento de 1.25" para montar el brazo del interruptor a la plataforma de la puerta. Nota: la altura del separador cambia según el calibre de la película su exploración. Un enfrentamiento mayor se utiliza para 16mm a 35mm - dependiendo de las piernas Qué precisión tienen en la plataforma de la puerta que tendrá que cortar o extender tuyo.

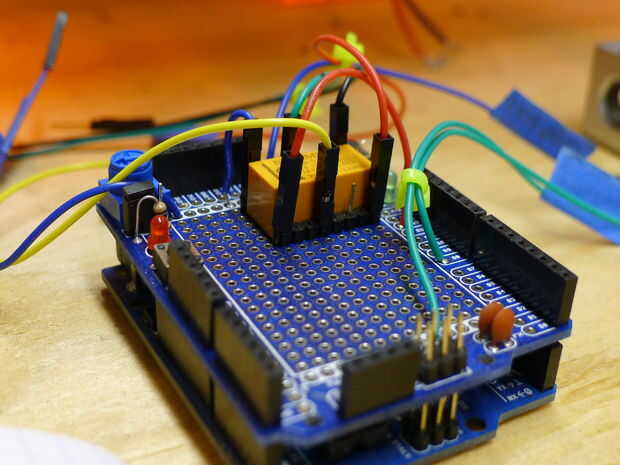

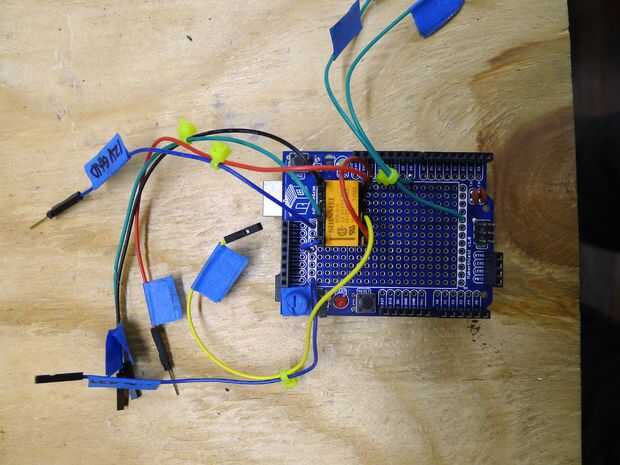

- Uno un protoboard o un escudo de Arduino prototipos en blanco (foto), cable del relé. En mi caso, estoy utilizando los cables de puente y conectar todo con pinzas por lo que puede ser desmontado rápidamente si es necesario.
- Empalme cable de obturador de la cámara. Usted encontrará probablemente 2-3 alambres. Como prueba, conecte el cable y encienda la cámara. Saber que dos hilos, cuando cruzó, disparador el obturador. Si hay un tercer cable, podría ser para accionar el mecanismo de enfoque automático y no debe ser utilizado. He doblado hacia atrás y envuelto en tubería del encogimiento del calor. Los dos cables que va a utilizar deben soldar a los pines que pueden enchufarse fácilmente en el circuito del relé.

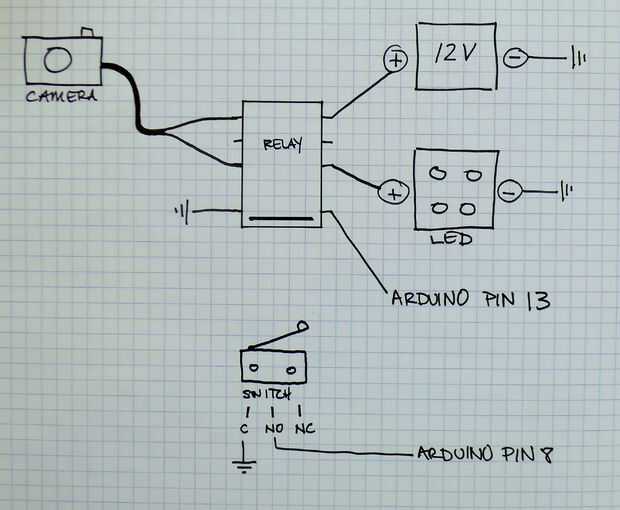

- Conectar el rodillo de las conexiones al circuito (vea el dibujo de un mapa de todas las conexiones).
- Enchufe la fuente de alimentación de 12VDC en el circuito.
- Conecte su cámara a su cable y asegúrese de que todas las conexiones para el circuito y Arduino son completas, especialmente las conexiones a tierra común. Para probar el circuito, conectar tu Arduino a tu ordenador (para energía) y golpear el interruptor de rodillo. Si la cámara toma una foto y luego todo funciona! Si no, volver atrás y comprobar el cableado.

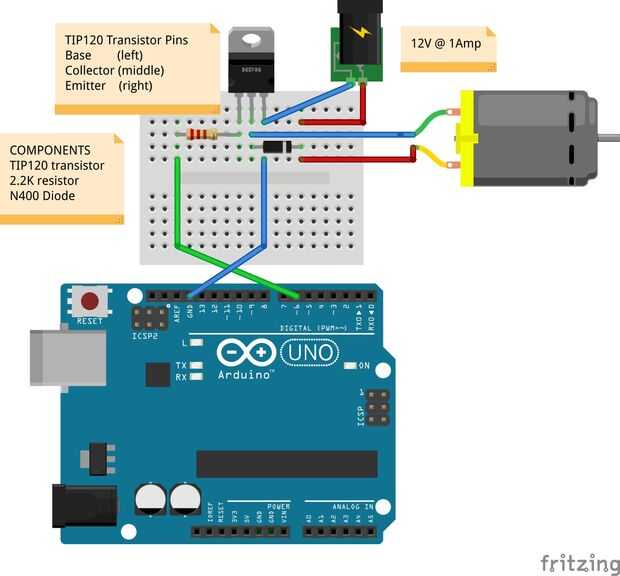

- Utilizando el esquema proporcionado, hacer el circuito del motor y conectarlo a la corriente y Arduino. Puede incorporar este circuito en el circuito de relé o mantenerlo separado. De cualquier manera funciona. Este circuito controla el motor con PWM (pulse-width-modulation). Cambia la velocidad del motor para cumplir con la variable de cuadros por segundo en el software. En algunos casos, puede que desee controlar el motor manualmente. Mientras que esta es una característica que planea integrar, no está disponible actualmente. Tiene control manual completo, conectar el motor a una fuente de alimentación ajustable según sus requisitos de energía y ajustar la tensión para cambiar la velocidad.
Ahora estás listo para funcionar el Kinograph. Manual de instrucciones viene muy pronto (a partir del 23/02/2014)
