Kinograph v0.1 DIY Film Scanner/Telecine - montaje de la máquina (8 / 9 paso)

Paso 8: Montaje de cámara

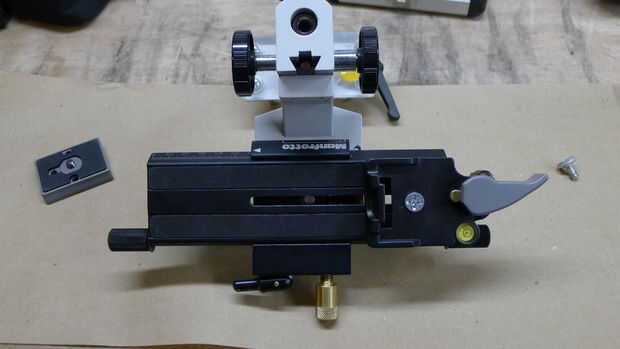

Aquí es donde se pone realmente "hacky". Para el montaje de la cámara, es importante tener un ajuste fino para que pueda obtener de la imagen de la película en su campo de visión posible. Esto aumenta la resolución final del archivo de película. En otras palabras, cuanto más tienes más píxeles que se captura. Pero cuando estás cerca de eso necesitas hacer ajustes muy pequeños a la posición de la cámara. La forma más barata que pude encontrar para tener controles de finos era desmontar un microscopio para el posicionamiento vertical y una placa de fotografía macro para el posicionamiento horizontal.

¿Por qué un microscopio? Tiene ajuste de perillas para la colocación, se hace con piezas que están garantizadas para ser exactamente vertical y horizontal, y fue más barato que comprar partes separadas y que hace uno mismo.

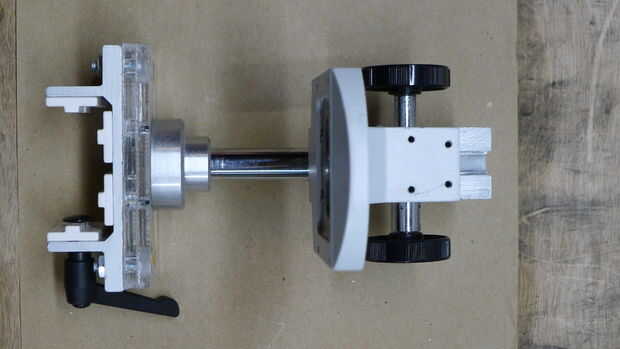

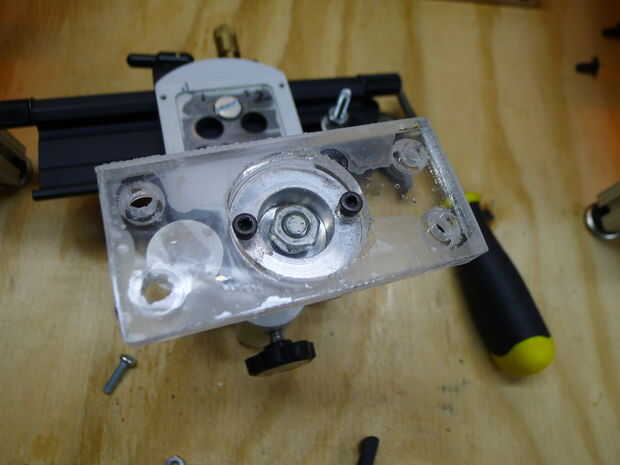

Si usted va la ruta del microscopio, usted necesitará construir una placa de montaje para fijar el poste el cojinete deslizante que encaja en el carril de la ranura en t. Yo he publicado algunas fotos de mi solución aquí, que fue hecha de dos placas de acrílico pegadas, luego montar el cojinete deslizante. Su solución tendrá que ser diferente, pero los siguientes pasos generales son lo que deba suceder.

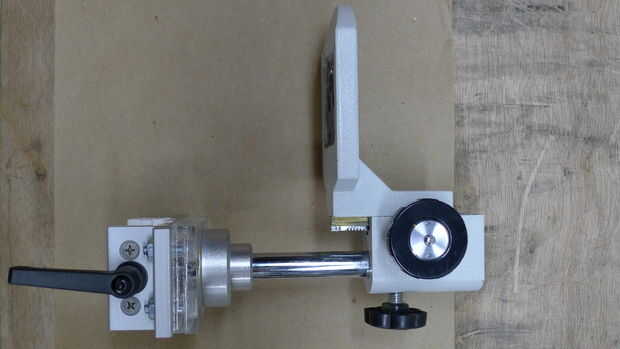

  1. Desmontar el microscopio para que tenga un puesto, la caja de ajuste y una placa horizontal.

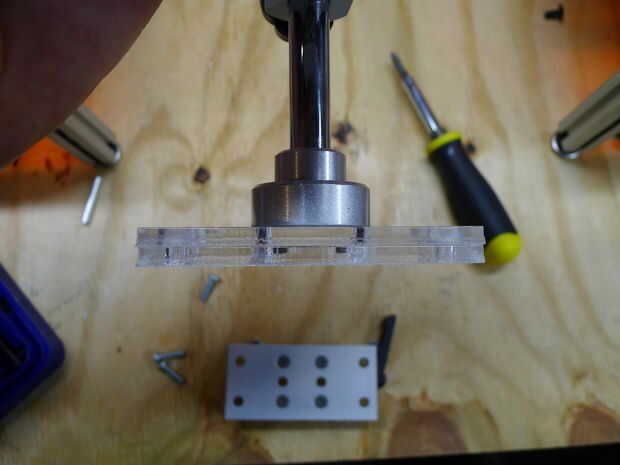

2. Monte el post del microscopio para el cojinete deslizante. Tienes que fabricar tu propio y su diseño dependerá el microscopio tienes.

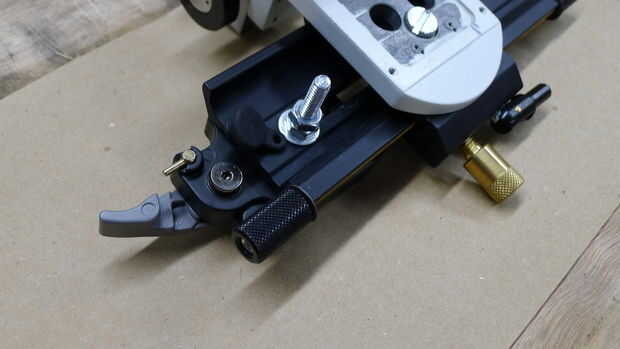

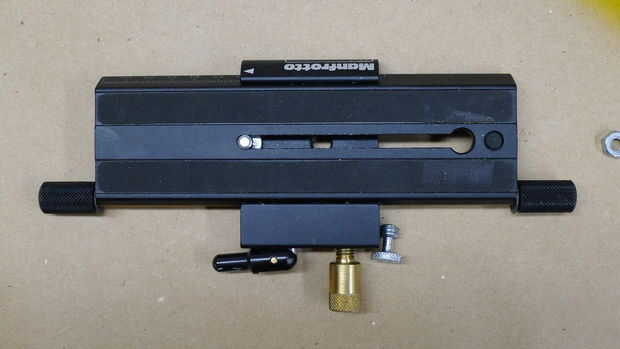

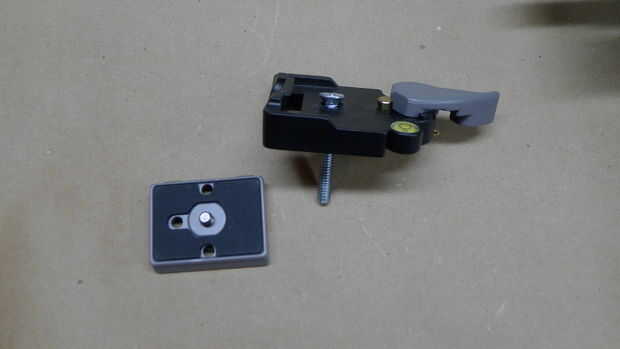

3. Monte una cámara a la placa de la cámara macro-ajustable.

4. montar las dos placas a la plataforma horizontal del microscopio.

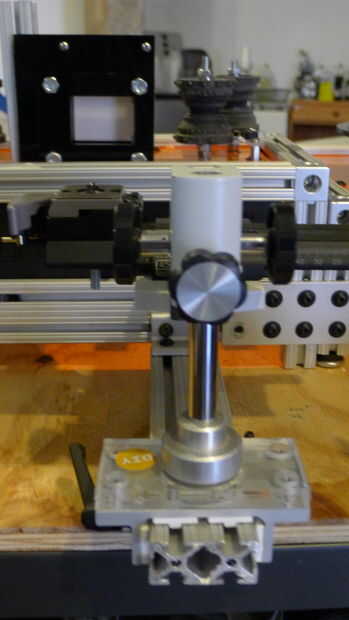

5. Deslice el ensamble de montaje de cámara en el riel 2" t-slot y apriete el brazo del freno del cojinete para sostenerla en lugar.
