Paso 5: Montaje de puerta
La puerta ofrece iluminación y una estructura para guiar la película en posición para fotografiar.
Nota: Esta es el área que necesita la mayoría mejora y va a ser el foco de futuras iteraciones. Es un hack, yo sé. Pero funciona, te lo prometo.

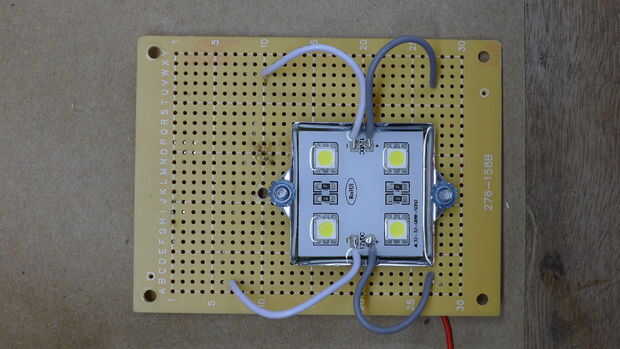

1: alinear y montar el panel LED en un circuito como se muestra con pequeños tornillos y tuercas para sujetar en su lugar. Se necesita taladrar pequeños agujeros para los pernos. Añadir un poco de pegamento caliente en la parte trasera Si quieres hacerlo más seguro.

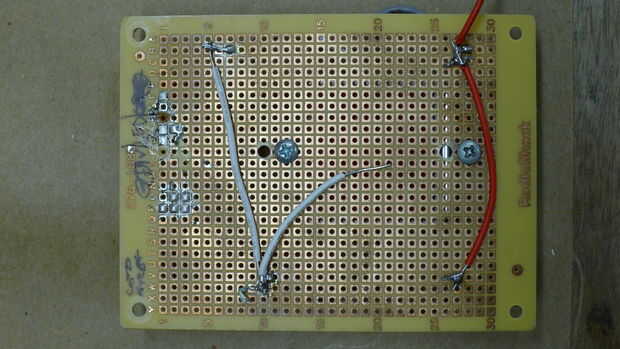

2: en la parte posterior de la placa de circuito, conectar los cables blanco (tierra) y lleva gris (energía) así como un trozo de alambre a cada lado para conectar nuestro circuito de Arduino más adelante.
3: cortar las piezas de la puerta de 6" de acrílico restos de la plataforma de la puerta con este archivo. Hay 3 piezas. El más grande es la puerta principal y está conectado directamente a la placa de circuito y montaje de LED. Los otros dos son puertas. Con la ventana grande es para 35mm y el más pequeño es para película de 16mm. Actualmente no hay puerta de 8mm.

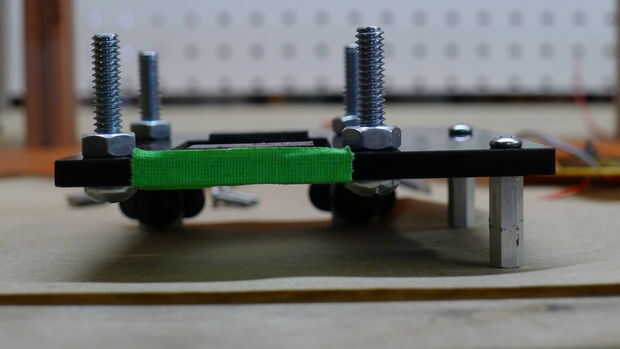

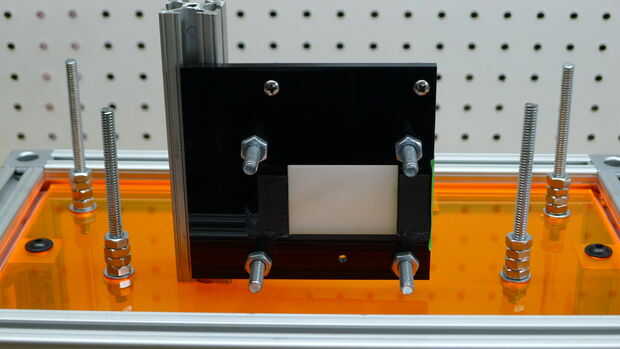

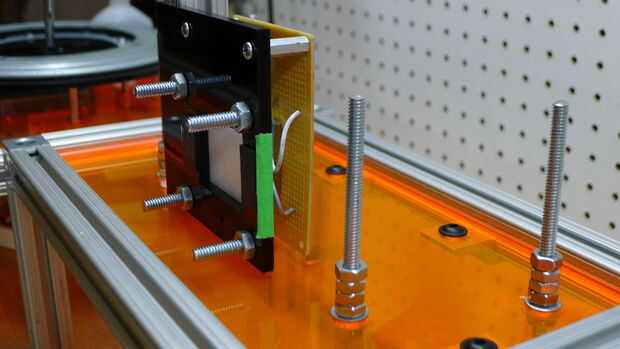

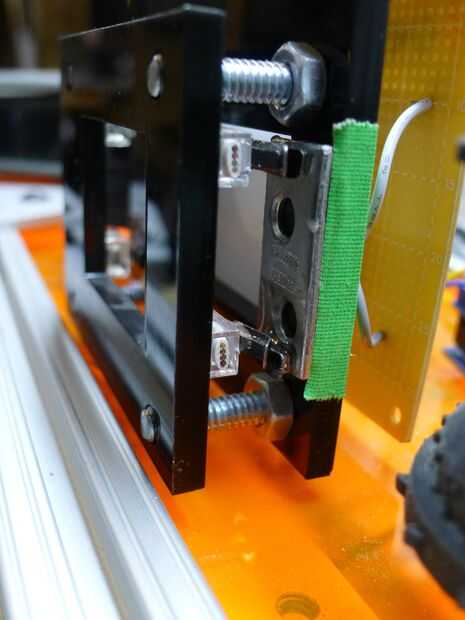

4: ponga 4 x 1,5" 1/4-20 pernos a través de los cuatro orificios alrededor de la ventana de la puerta principal y con las tuercas en la parte frontal (mirando al frente, la ventana está a la derecha). En el lado izquierdo, coloque dos llaves de 90 grados por debajo de las cabezas de los tornillos (ver imagen).

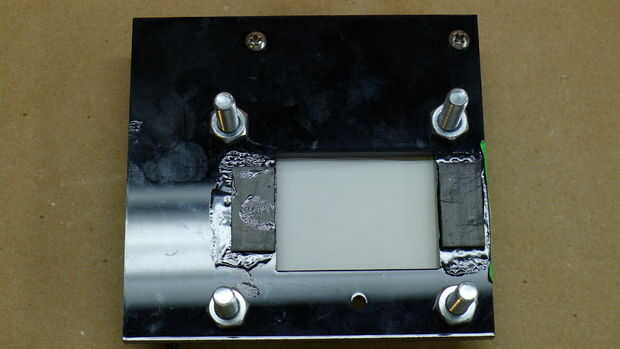

5: epoxi, pegar un trozo de tira magnética en ambos lados de la ventana. Esta se utilizará posteriormente para fijar guías de película.

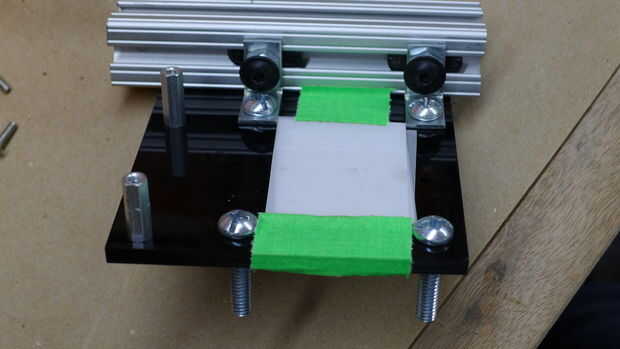

6. Enrosque dos separadores 0,75" mirando hacia atrás a través de los agujeros superiores de la puerta principal.

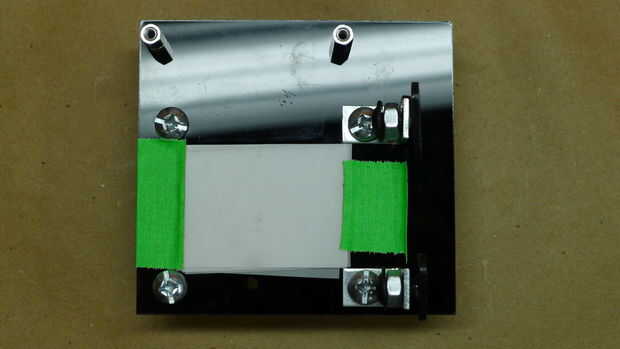

7. Fije la difusión material a la parte posterior de la ventana de la puerta principal. En mi caso, tomé la película de la difusión de LED de un monitor viejo y cortarlo en pequeños cuadrados. Apilados 6-8 y había pegado a la parte posterior de la puerta.
8. Corte una longitud de 4.5" de aluminio de la ranura en T y golpee un lado con el grifo de 1/4-20.

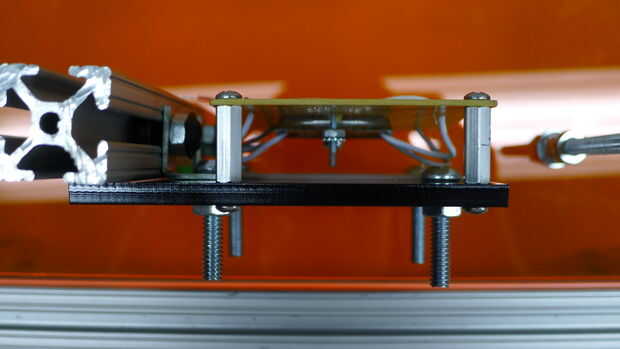

9. con ranura en T y tuercas, coloque la puerta principal en el poste de aluminio. Fije el poste a la plataforma de la puerta.

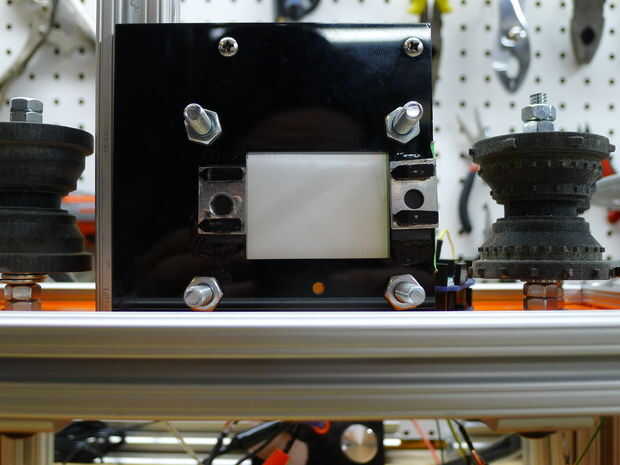

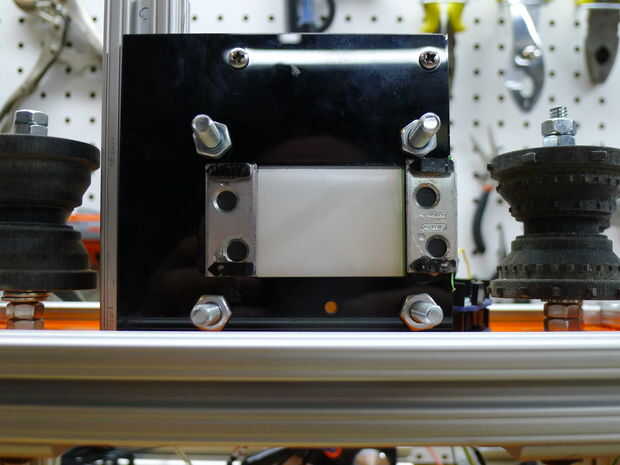

TABS de borde - esto aplica una pequeña cantidad de presión a los bordes de la película por lo que es recto y al pasar por el campo de visión de la cámara. Esto también es una zona que está mejorada en el diseño siguiente.

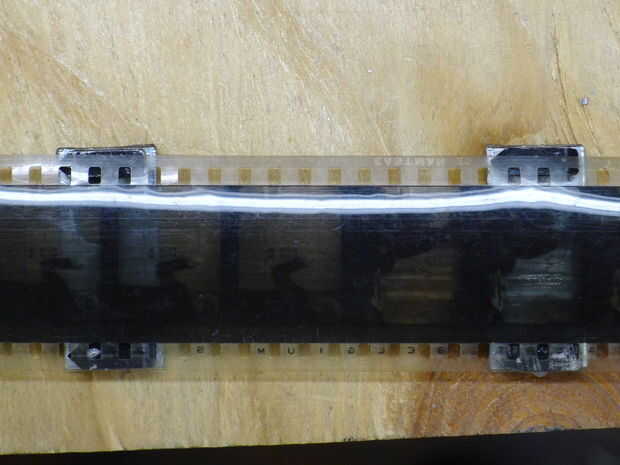

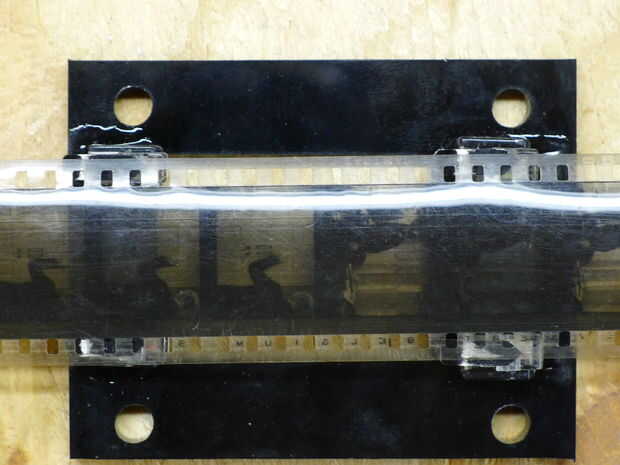

Al alinear la llave común y flexible Inserte las lengüetas en los siguientes pasos, es una buena idea utilizar un trozo corto de la película para asegurarse de que la alineación es correcta. Ver fotos para detalles.

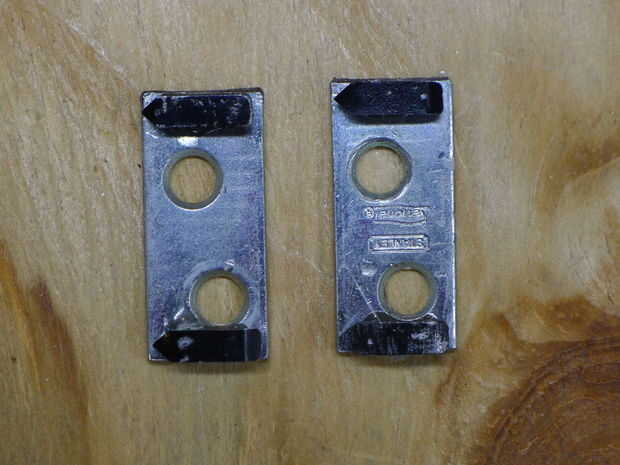

Tomar la clave sobrantes y cortar 4 piezas aprox. de 1cm de longitud. Les de epoxy a la parte superior e inferior de una longitud plana del metal 3,5 cm de longitud. Usé soportes amplia plana de 0,75" y reducir su longitud para caber (ver foto).

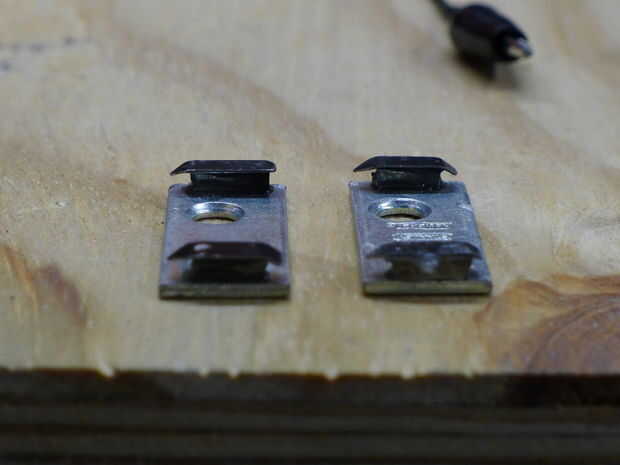

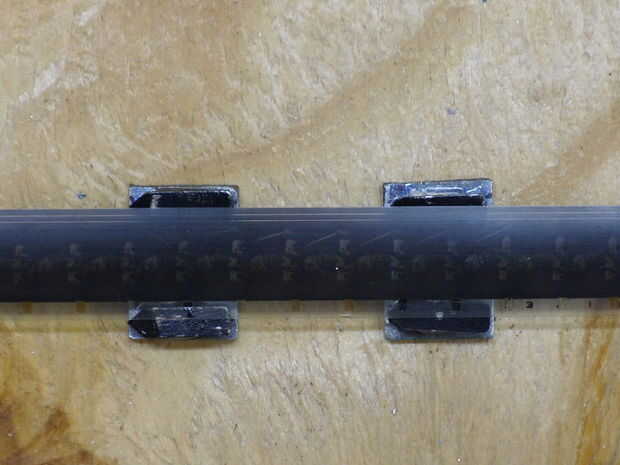

Una lengüeta metálica (inserto flexible) en la parte superior los cuatro pedazos de cuadrangulares de epoxy. Cuando esté seco, doble los extremos hacia abajo para facilitar una esquina lisa en cada extremo.
Ahora puede montar estos en las bandas magnéticas en la Asamblea de la puerta principal. Usted alinea con la película más tarde.
Si no lo has hecho ya, corte la placa de acrílico de la puerta que aparece en el mismo archivo como el conjunto de la puerta principal en el paso anterior (hay dos uno de 35mm con una ventana grande y uno de 16mm con una ventana más pequeña).

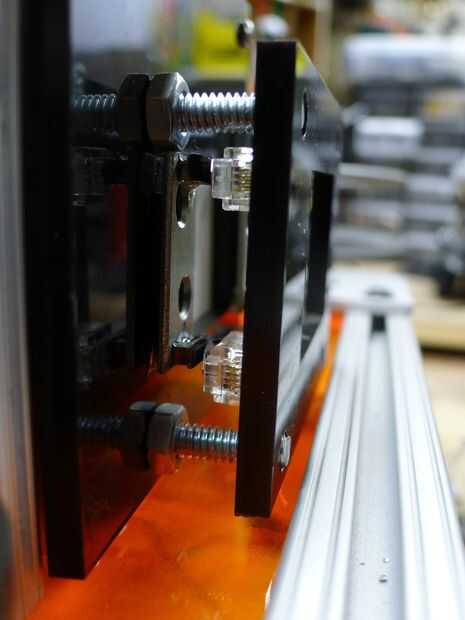

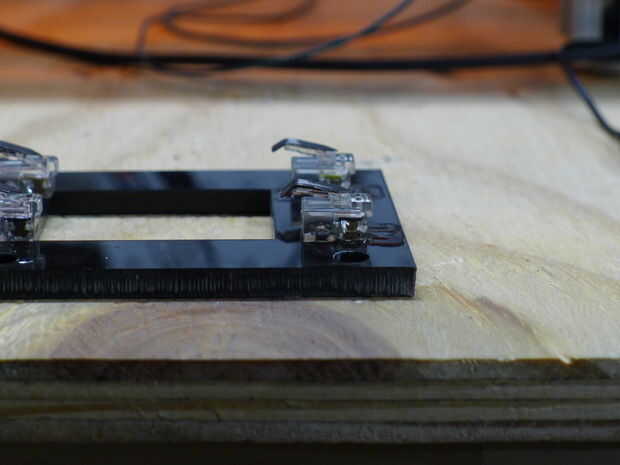

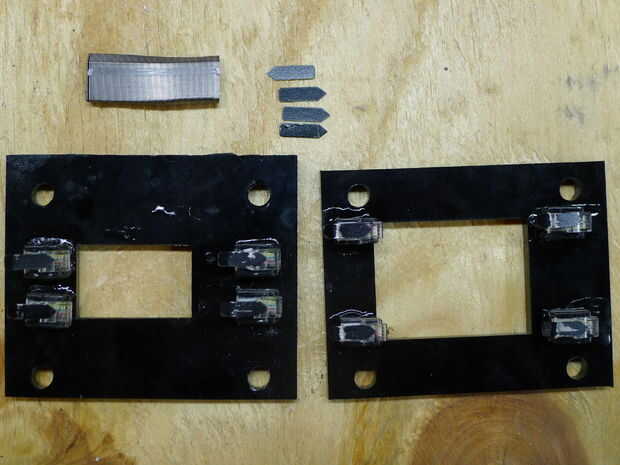

Cortar el cable de 4 tomas de teléfono (hombre) y epoxy a la parte trasera de la placa donde se reunirán los bordes de la película. Utilice un trozo de la película para lograr la alineación apropiada (ver fotos). La parte trasera de la placa tendrá acrílico un poco más a la derecha de la ventana de la izquierda (ver fotos).

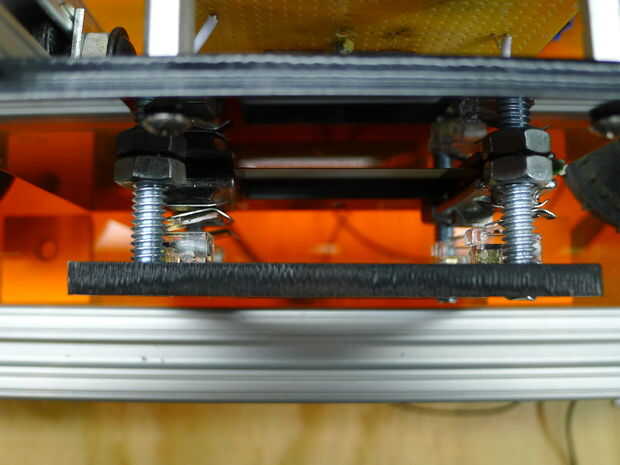

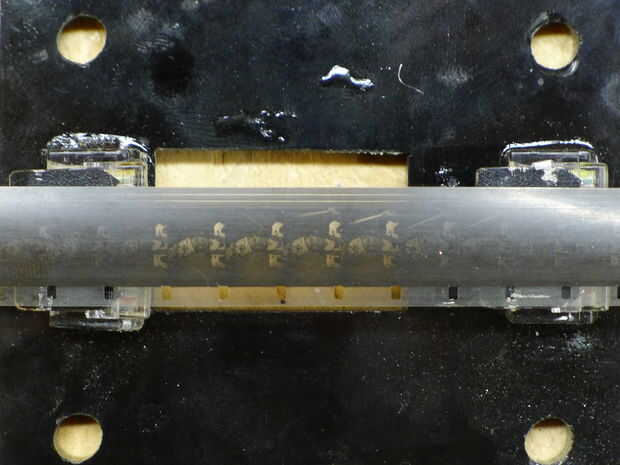

Lengüetas de metal epoxy sobre los brazos de resorte de las tomas de teléfono, dejando 1/8" o colgándose así. Cuando se haya secado el epoxi, agacharme el exceso saliente para que una esquina lisa cumple los bordes de la película que llega a la ficha (ver fotos).
Repita los pasos anteriores para puertas de 35mm y 16mm y las pestañas.
¿Nota: Si se ha llegado a este momento y estás pensando en "tomas de teléfono? No puede ser grave,"sólo recuerda que este diseño pretende ser una solución para el peor. No está diseñado para su uso en películas muy valiosas o para la preservación. Los gatos de teléfono realmente aportan una cantidad perfecta de presión en los bordes de la película y las fichas proporcionan una superficie lisa de metal sin necesidad de la construcción de una puerta metálica.
