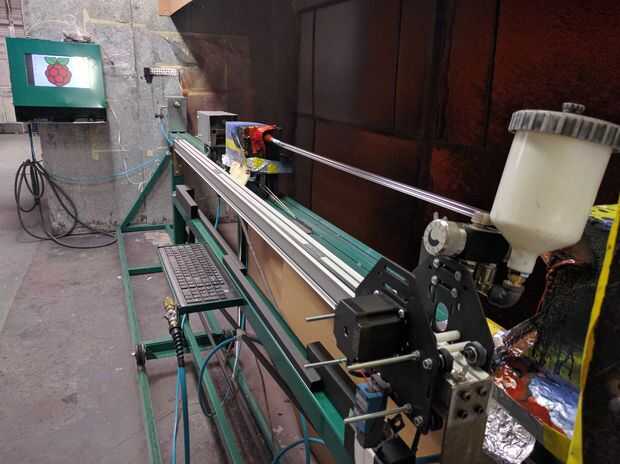

La máquina verde es una frambuesa Pi movimiento lineal máquina diseñada por SlyScience para rociar de seguridad claro fluorescentes los tubos un color específico para iluminación especial FX, una empresa de fabricación de filtro de color personalizado. Tomó un poco más de un año de prueba y error para conseguirlo a donde está hoy. He hecho mi mejor esfuerzo para explicar el proceso a través de esta descripción y vídeo. Yo también han incluido una lista de piezas y estaremos encantado de responder cualquier pregunta que tenga.
Este proyecto comenzó con una idea de Ben Engel, ex Presidente de Southern Utah Makerspace y Maestro Jedi. Guiada por la construcción de mi primera impresora 3D RepRap y es el que me dio la idea de automatizar el proceso de rociadura de tubo. Sin Ben, esto no sería una realidad.

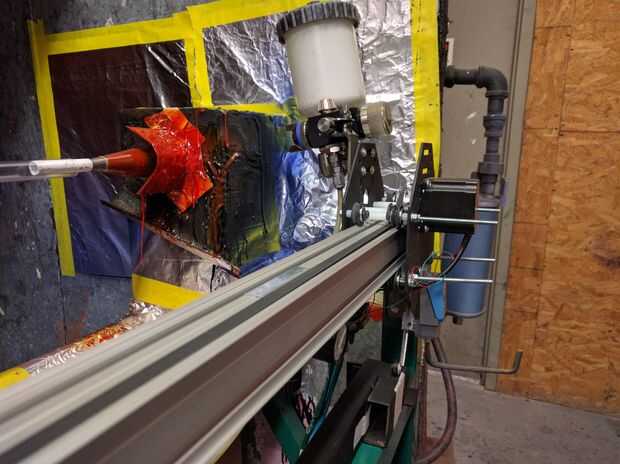

El objetivo fue, desde mi perspectiva en el tiempo, una simple. Para crear una máquina que se rocíe claro de seguridad fluorescentes los tubos con una pistola automática de HPLV. Eso fue hace un año y un mes. Nos habíamos sido rociadura tubos claro a mano durante 10 años. Fue tedioso, si tenes la pistola HPLV para cerrar, o mover hacia arriba o hacia abajo en lo más mínimo, iba a arruinar un tubo. Como están hechos de plástico, limpieza no es una rentable opción, así que si usted cubierto uno incorrecto, fue destruido.

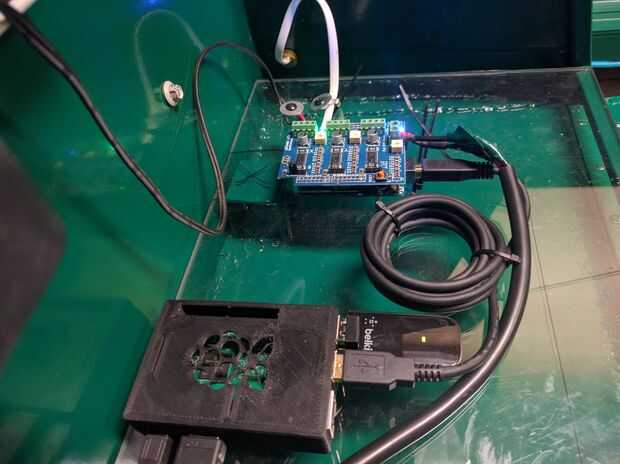

He comprado una frambuesa Pi 2, Arduino Uno y un escudo GRBL. Al instante estaba fuera de mi elemento, pero suerte encontré un curso en línea gratuito en Ciencias de la computación llamado CS50 presentado por Harvard y David J. Malan. (COLOCAR NOMBRE) Lo hice a través de 3 clientes de los 8 sistemas de problema... Como un jefe! He comprado un motor de pasos de 24VDC y una fuente de alimentación apropiada entonces comenzó a buscar en el software que se ejecute el programa en la Raspberry Pi ( https://github.com/grbl/grbl ). La corredera de aluminio extruido vino de MakerSlide, una empresa de Kickstarter basada que fabrica piezas para máquinas CNC DIY. Mi ingeniero principal, James Lee, diseña la estructura de metal, hizo toda la soldadura y montaje de la máquina verde. Me dirigí hasta el desarrollo de software, es decir cortocircuito hacia fuera fuentes de alimentación, freír los circuitos, usted sabe el taladro.
Con James a mi lado, iluminación especial FX proporcionando el espacio y el sur Makerspace Utah me ayudó a disparar problemas, tenía apoyo suficiente para terminar el proyecto. No se trataba de mi creación, esto es de todos. Mi esperanza es que este proyecto me permitirá devolver a la comunidad que me ha dado tanto.
Aquí está una lista de los componentes que ayudaron a hacer este proyecto posible (hice mi mejor esfuerzo para crear una lista que le permitirá crear una máquina de movimiento lineal, me doy cuenta que esta lista no puede contener todos y cada uno parte de la máquina verde. Si necesita específicos detalles por favor hágamelo saber y haré mi mejor para enganchar para arriba: www.facebook.com/slyscience o enviarme por correo electrónico)
Monstruo 7 salida supresor $19.99
Kit de tubo del encogimiento del calor $15,99
Combo de teclado y ratón inalámbrico $29,99
Código postal lazos y broches misc $13,81
Monitor con HDMI salida $53,18 (sé derecho?)
3 vías 2 posición 24VDC 1/4 de entrada neumática solenoide $54,95
10 AMP 1000V diodo Axial (Pack de 30, justo necesitaba uno pero sabes como va) $17,53
24V 6.3A bien significa LED alimentación $60,00
Pistola automática de HPLV (aproximadamente $800,00).
Correa de 10 metros GT2 dentada $32,99
1800 mm MakerSlide extrusión de aluminio con sistema de rodamiento lineal V-rail y su escudo GRBL. $179,99
Misc eléctrico cableado, soldadura, todos los varios pernos y tuercas, etc.. Precio aproximado $80,00
Frambuesa Pi 2 (los buenos tiempos) $39,99
Arduino Uno $24,95
Ahora 24VDC Nema 23 paso a paso motor $19,99 (si usted está buscando un conseguir motor paso a paso de gran alcance éste!)
Rueda de ranura en V de 4 x 1-1/2 (cuenta once) $188,92
1-1/2 x 1-1/2 tubo cuadrado.065 (40 pies) $38,78
1 x 2.068 Rectangular tubo (40 pies) $38,78
3/4 x 3/4 x 1/8 x 20 pies $35,38 del hierro de ángulo
1/4 x 6 x 20 pie caliente rodillo plana $64,21
Total de aproximadamente $1.800,00 (si tienes??? me hable, quiero saber de TI).
No puedo agradecer a bastante gente pero tengo que nombrar algunas que no fueron mencionados: Beth Lock, mi madre, la mujer trabajadora más que saber y Presidente de iluminación especial de FX, Wil DuCrest, mi hermano y los entusiastas de la motivación. Todos en Makerspace sur de Utah, Kyle Lallis y el equipo de recubrimiento de polvo de FX. Charlotte West, el amor de mi vida. Adán de Milton-Barker, David Horne, Andrew Cunningham, Alex Chamberlain, Eric Chamberlain y Paul Olof. Gracias a todos.
