Internet Enabled Solar Tracker (8 / 15 paso)

Paso 8: La placa superior y los postes de meta

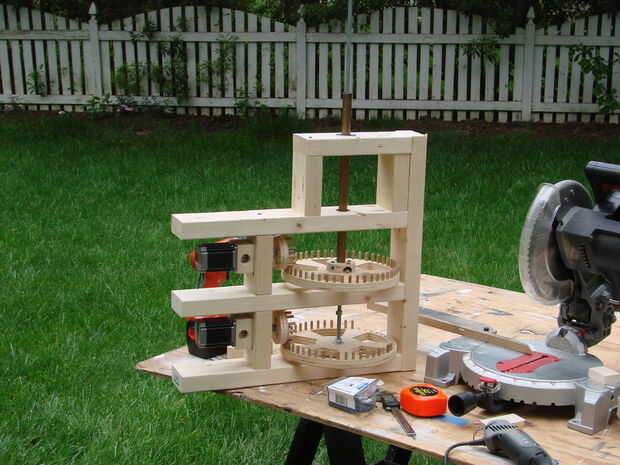

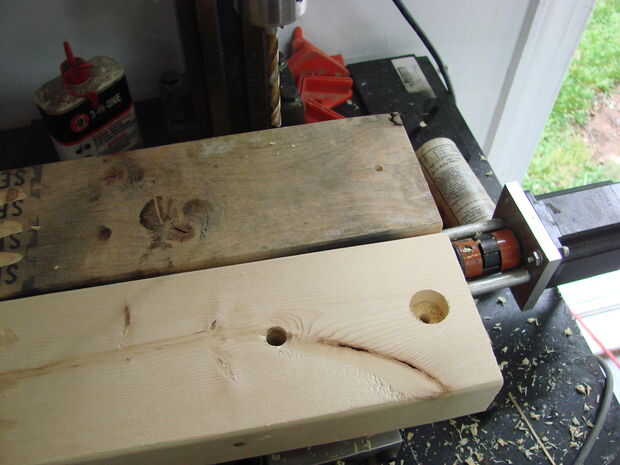

Este proyecto fue un ejemplo de calcular cosas hacia fuera en la mosca. Tenía una idea aproximada de lo que quería hacer pero como siempre a la izquierda los detalles para la fase de construcción. Tiendo a pensar y entender problemas mejor cuando empiezo a trabajar en ellos.  Después de mucho meditaba, decidí añadir una placa superior para el apoyo total del panel. Esta placa tiene un solo bolsillo para un rodamiento 0,75" ID y es el soporte final para el eje de acimut. Los soportes verticales son 5" largo y sostenido en lugar con ocultación de agujero.  Cortar el bolsillo con el CNC. Lo crítico es asegurarse de que el agujero está exactamente alineado con el agujero en la segunda placa horizontal para que el poste de la cortina se mueva libremente. Si hay desalineamiento, el movimiento comenzará vinculante.

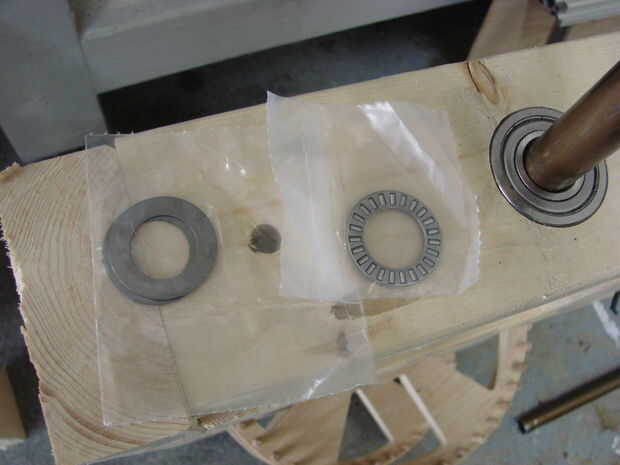

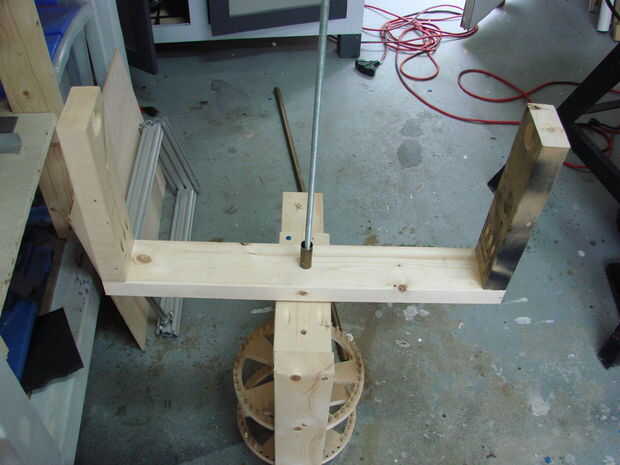

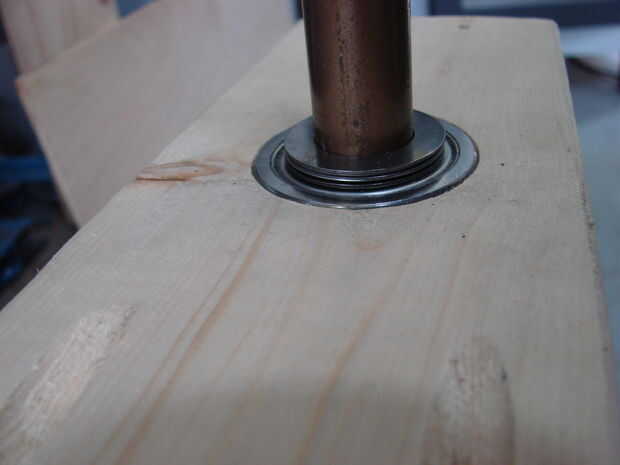

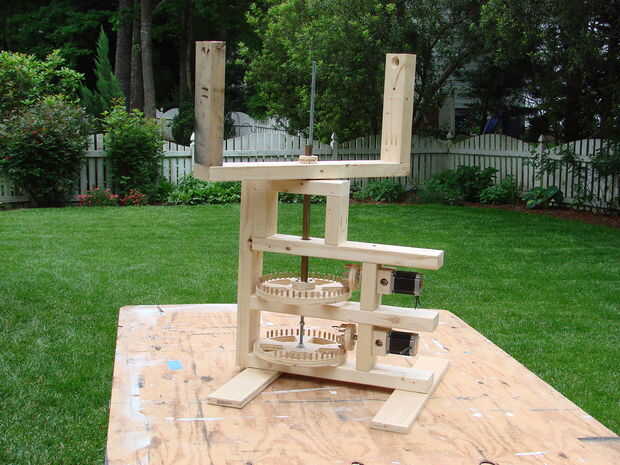

Los postes de la meta de un miembro largo horizontal de 36" y 2 x 12" largo vertical soporta. La media del miembro horizontal obtiene un agujero de ¾". Los dos montantes verticales Haz agujeros ¾" cerca de ahí termina.  PARA asegurarse de un movimiento de baja fricción, una arandela de empuje fue colocada entre los postes de meta y la placa de apoyo superior.

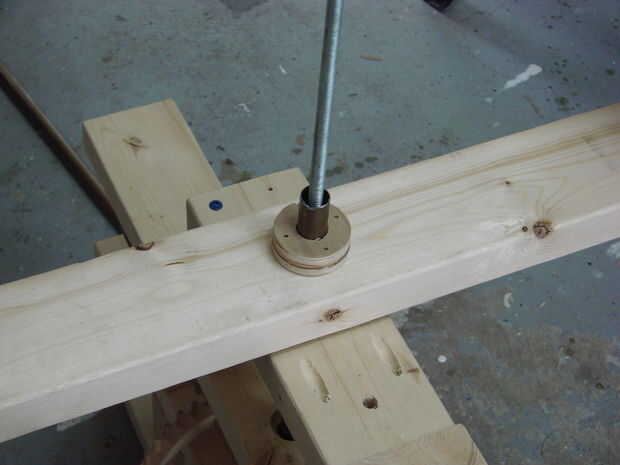

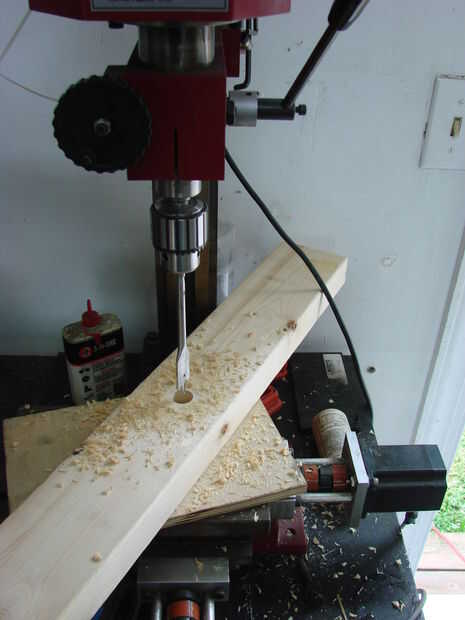

Los postes de meta son ensamblados con ocultación de agujero. Recuerde el Kreg jig para el grueso de madera de ½" 1 y 2 ½" bolsillo tornillos.
