Paso 6: 2 x 4 Nema 23 pasos montajes

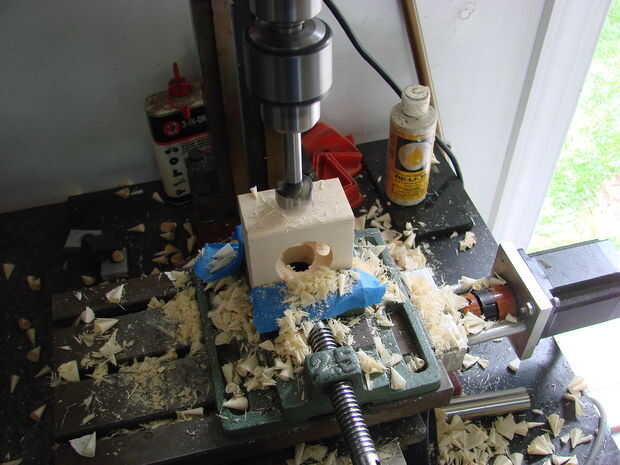

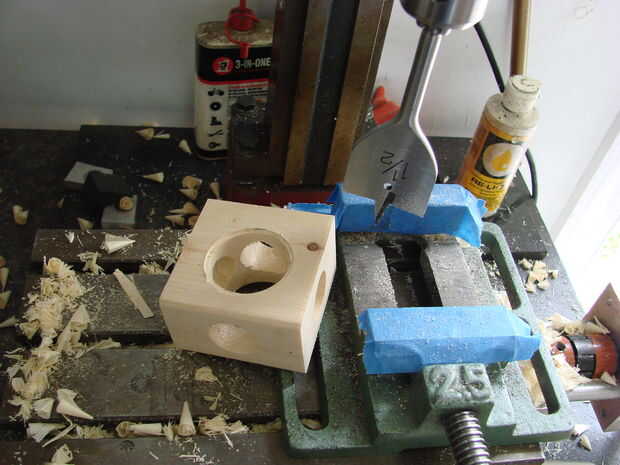

Primer paso es cortar los bloques al tamaño. Mide 3.5" en un extremo y hacer su corte. La anchura de un 2 x 4 es 3.5" así que usted debe terminar con un bloque cuadrado de 3.5". Marque el centro del bloque dibujando las diagonales en la superficie. La broca de precisión más grande que tuve fue un 35mm Forstner, así que hice los orificios grandes con eso. Luego corté un pequeño labio con la espada de 1.5" y el tamaño final del jefe en el motor paso a paso. Podría cortar el agujero completamente con la punta de la pala pero no me gusta la manera de masticar madera. Los orificios no son muy precisos y con una broca de pala.

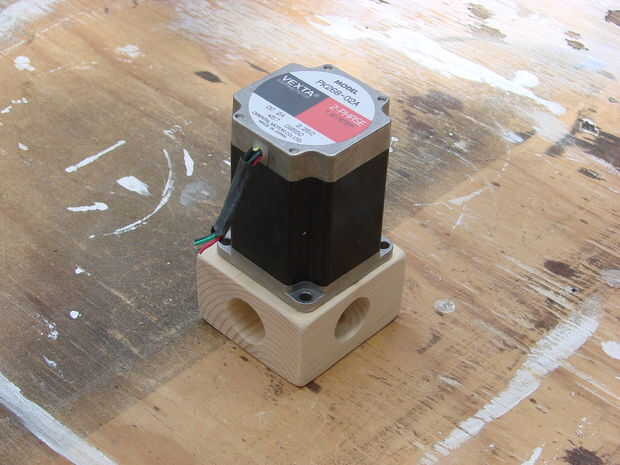

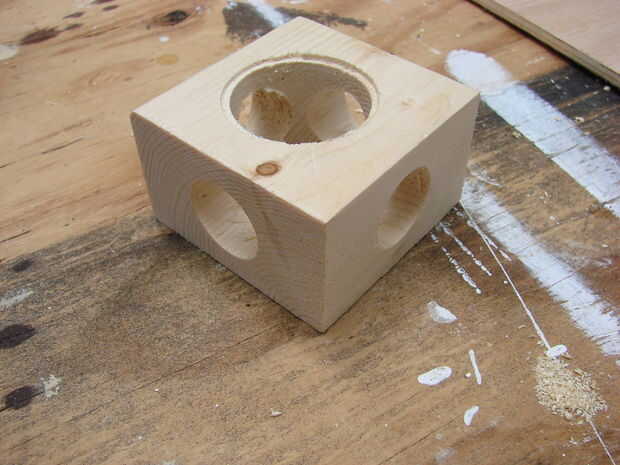

Entonces Cruz taladro más pequeños orificios en cada este lado para convertir el bloque en queso suizo. Usé el 5/8" forstner bit para esto. Estos agujeros permitirán acceso a los acoplamientos motor durante el montaje. El motor se sujeta al bloque de montaje usando los tornillos largos 2 ½" Kreg. Para hacer los agujeros para los tornillos de montaje, coloque el motor en posición y use los agujeros de montaje como una guía de taladro. Utilicé un taladro de 1/16" para los orificios piloto y luego los amplió a 1/8" más adelante para permitir el juego libre un poco durante la instalación.

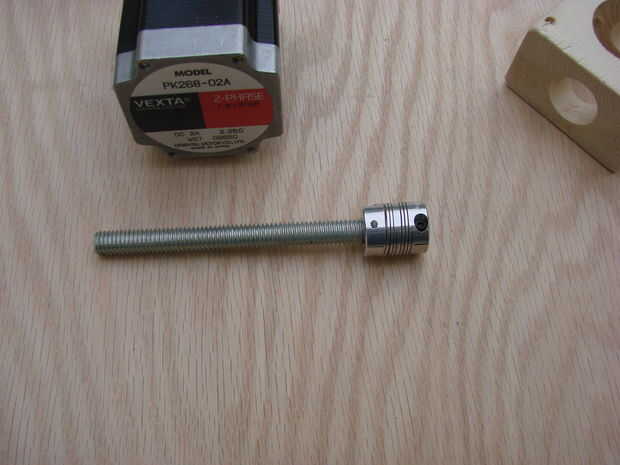

Para ejes de transmisión, se utiliza una longitud de 4 1/8" de varilla de 3/8" roscadas. Esto se corta desde el extremo de la varilla de 6ft. Necesitas 2 de estos. Los acopladores de eje son de una compilación anterior de la máquina CNC. Se perforaron hacia fuera para que quepa la varilla de 3/8" en un lado. El otro lado había emparejado perfectamente lo 6mm de diámetro de eje del motor. Los acoplamientos que utilicé son acoplamientos de viga flexible muy bonita, alta tecnología, pero realmente no es necesario para un proyecto como este. Sólo usé lo que tenía. Podría utilizar manguera flexible y abrazaderas como alternativa para este acoplamiento.
