Paso 7: Montaje de la Base

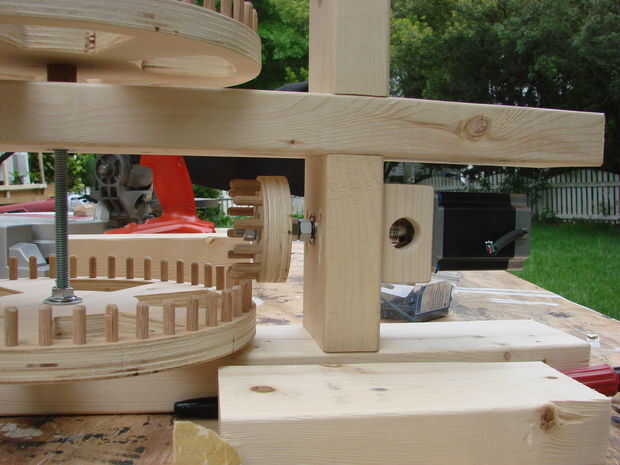

Luego se instalan los engranajes más grandes. La varilla roscada se conecta a la marcha inferior usando una tuerca y una arandela de arriba y abajo el engranaje para el engranaje al eje de la roscado de la abrazadera. La marcha que ha sido sujeta a las diapositivas de la barra de la cortina sobre la varilla roscada y el cojinete grande descansa en el bolsillo hecho para él en la placa horizontal superior.

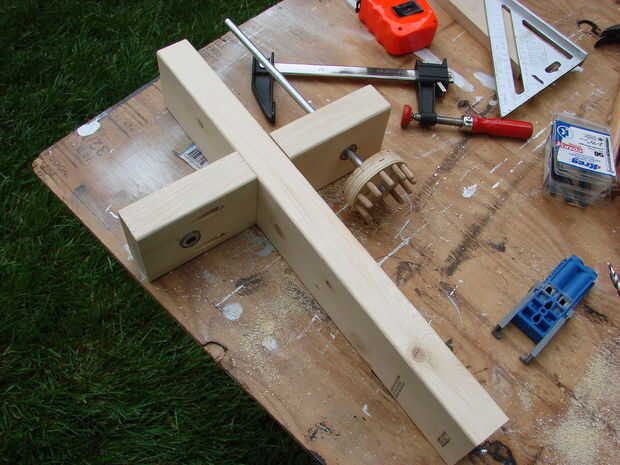

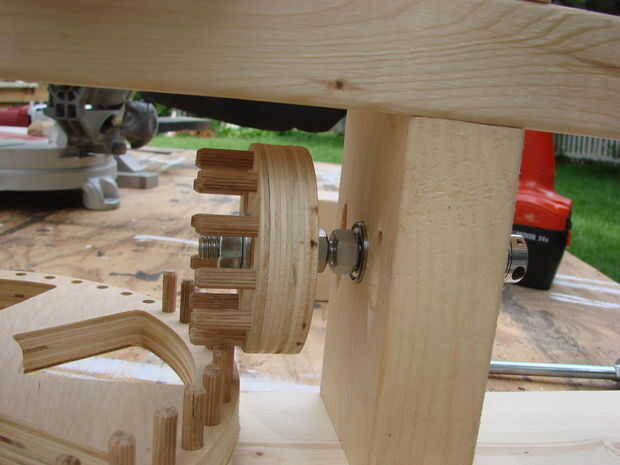

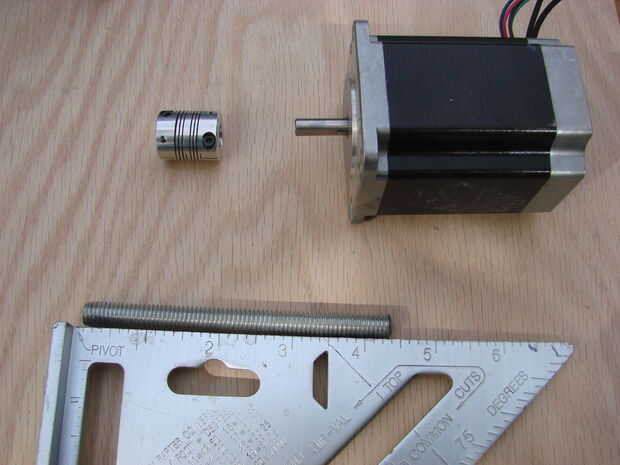

Los engranajes pequeños están conectados a la varilla roscada con un 3/8-13 no y arandela a cada lado del engranaje para fijar el engranaje al eje. Usé Locktite para asegurarse de que no se suelta. El pequeño engranaje necesita ayuda en su lugar y entonces el eje pase a través de él. No es posible conseguir el pequeño engranaje en lugar es montar en el eje primero y luego probar y deslice la ot a través de los cojinetes de apoyo del eje. Una tuerca tercera posiciones del eje por determinar hasta qué punto hacia fuera sostener el engranaje. Esta tuerca es también locktited en el lugar. En la parte posterior, el acoplamiento se sujeta a la varilla roscada y mantiene los rodamientos en su sitio. Un poco de juego axial es ok, no hagas la fuerza de sujeción sobre el cojinete demasiado alto, el sistema debe girar libremente.

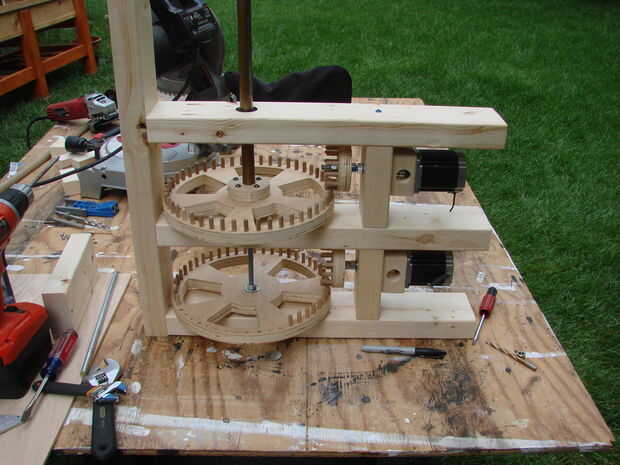

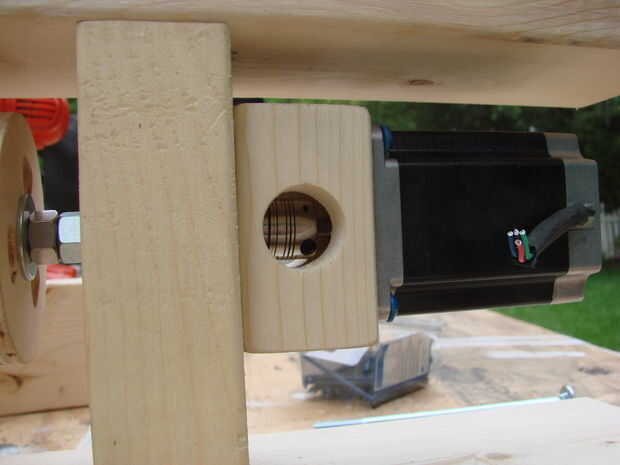

A continuación, los motores se atornillan en su lugar utilizando 2 tornillos Kreg de ½". Concluye la Asamblea con las piezas que hemos hecho hasta este punto.
