Paso 4: Base - con bolsillos

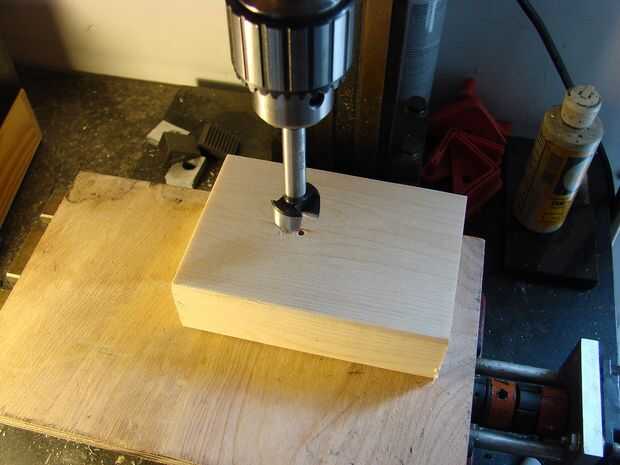

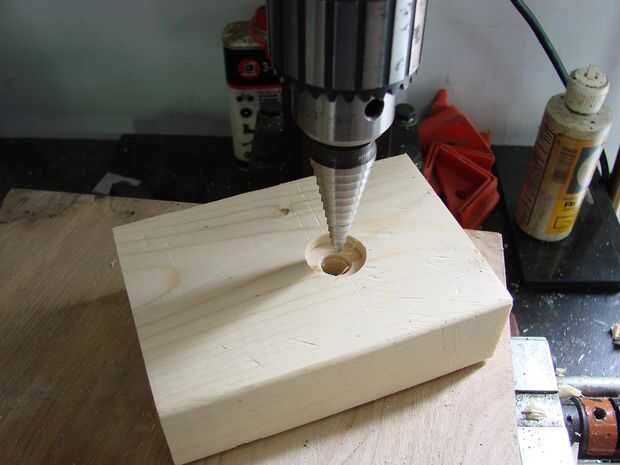

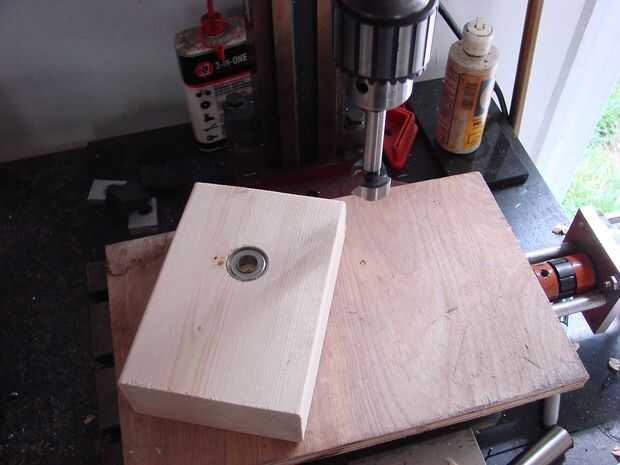

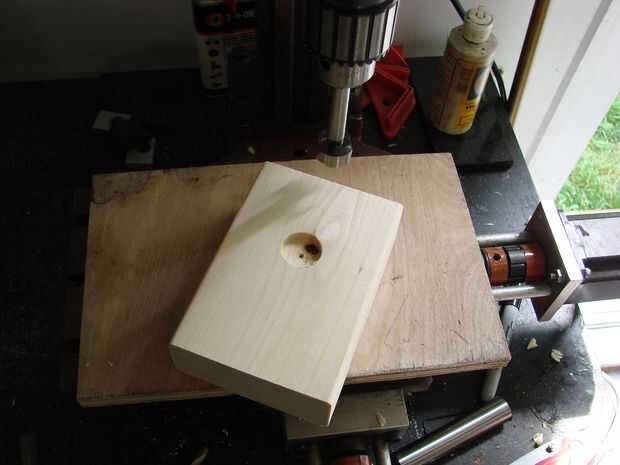

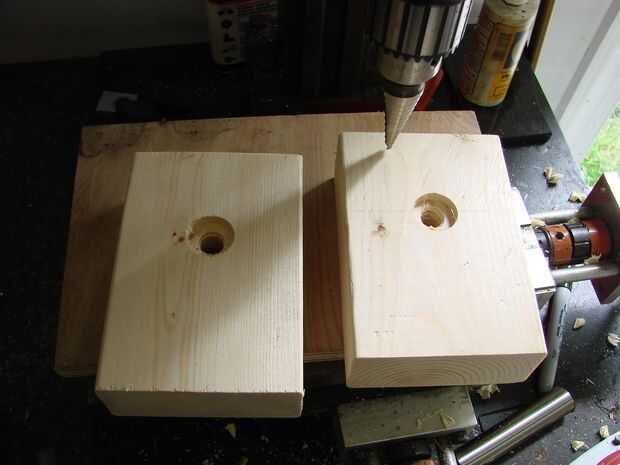

Utilice el 5/8 Forstner o broca para moler un bolsillo en la uno cara para crear un bolsillo de cojinete. El cojinete es aproximadamente de ½" de espesor así que el bolsillo debe ser sobre la misma profundidad. Un poco más o menos dolerá. Ahora repita el proceso en el lado opuesto de la madera para el otro rodamiento. Terminarás con rodamientos alineados uno a cada lado de la madera. Ahora puede ampliar el orificio piloto por lo que puede pasar el eje. El eje en nuestro caso será varilla roscada 0,375" así un agujero de 1/2" Proporcionaremos buen despacho. Además usé un paso broca para achaflanar el borde del hoyo para asegurarse de que el interior del cojinete no rocen con la madera y generan fricción extra.

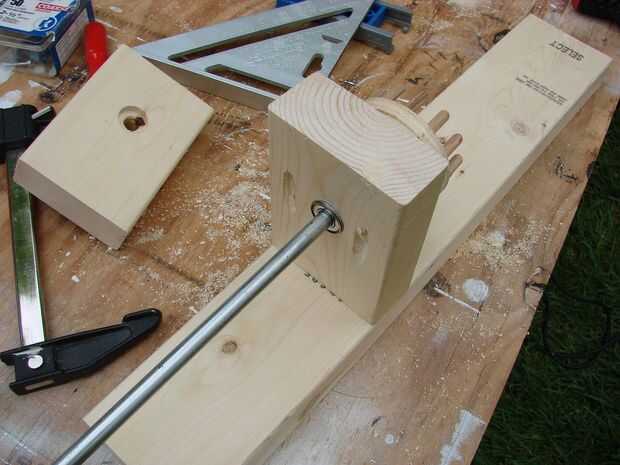

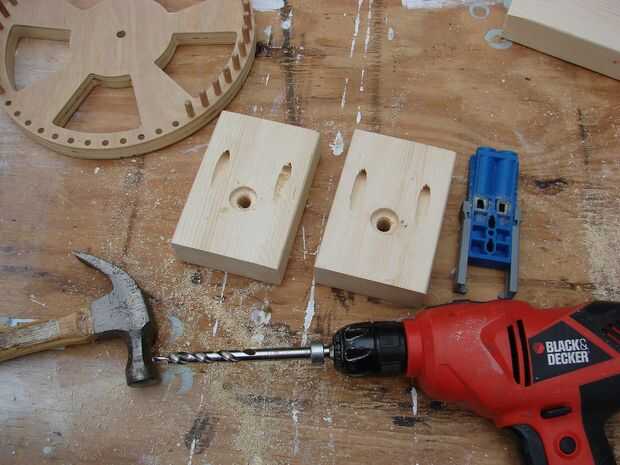

En total hay dos bloques que deben hacerse y cada bloque tiene dos rodamientos para guiar el eje para el engranaje pequeño. Para montar los bloques para las placas de apoyo horizontal, utilizamos los agujeros de bolsada de Kreg. Un agujero de bolsillo a cada lado del orificio del eje será suficiente. Establecer la plantilla Kreg para madera gruesa de 1.5". después de perforar, atornillar las placas soporte motor para uno de 20" horizontal piezas para que la cara es 13.5" de uno de los extremos. Usted necesita permitir que el equipo 10" y 1.5" de espesor del engranaje pequeño así como tuercas y arandelas que se aseguran los pequeños engranajes a su eje más adelante.

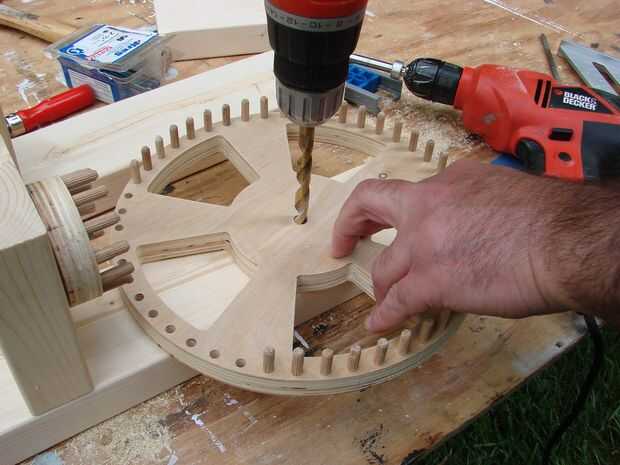

Pedazo de lugar entonces el engranaje grande con 3/8" agujero de modo que el borde del engranaje es aproximadamente 0,25" lejos del borde de 20"(ver fotos) y utilizar el equipo como una guía de taladro para hacer un agujero 3/8" arranque poco profundas a través de 20" pieza. Todo lo que necesitamos hacer en esta etapa es marca donde es necesario un bolsillo de cojinete.

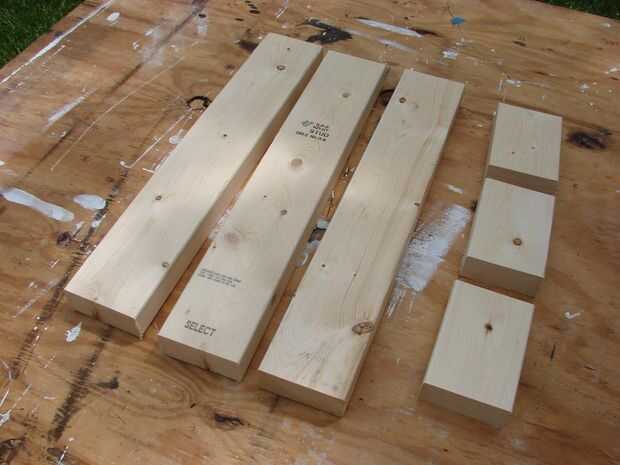

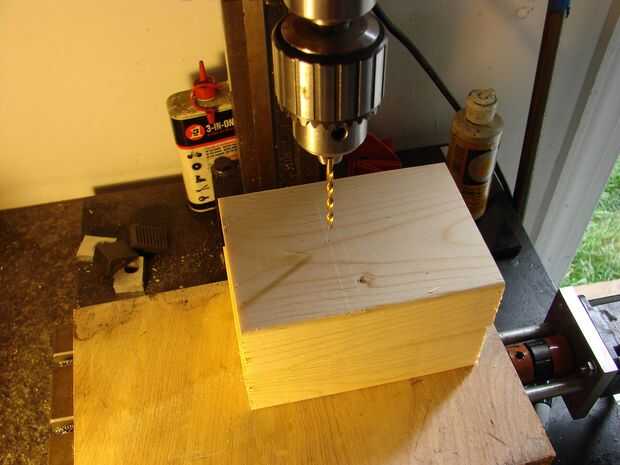

Hará teniendo los bolsillos en todas las planchas horizontales 3. Es muy importante que estas bolsas de rodamiento alinean entre sí. Los rodamientos deben ser concéntricos entre sí. La forma más fácil de asegurar esto es apilar las placas de tres juntos y taladre un agujero de guía fina por todos los platos antes de empezar. Es poco probable que tenga una 1/16 broca lo suficiente como pasar por 4.5"(el pedacito de taladro vagaría de todos modos debido a la tensión de perforación) por lo que muy probablemente tendrá que perforar uno y acaba de empezar en el siguiente. Quite la primera placa y utilizar la marca para empezar a través de la segunda placa hasta que esté a través de la segunda placa y empezando en la 3ª. Quite la segunda placa y taladre el orificio piloto para el tercero a través de todo el camino. Hice mis agujeros con medidas, pero esto tiene el potencial de error. Taladrar un agujero piloto simplificar las cosas y asegurar la alineación a través de la eliminación del error de medición.

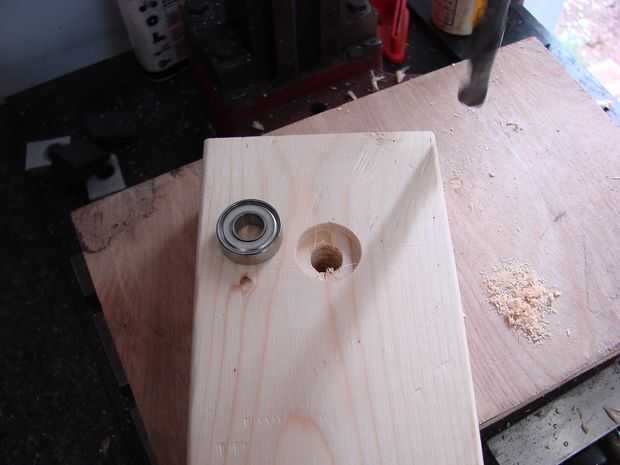

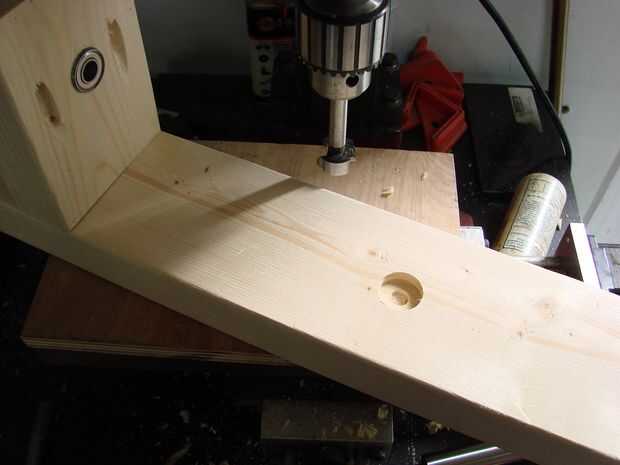

La madera, transfiera a un taladro y crear un bolsillo para un ID de 3/8 teniendo usando la broca de 5/8" forstner. Puede utilizar un taladro de mano pero tenga cuidado de mantener el taladro como cerca de perpendicular como sea posible. Este cojinete se utilizará como un empuje y un rodamiento de rodillos del eje de elevación. En general se recomienda no utilizar un rodamiento de rodillos para aplicaciones de empuje pero la carga es tan ligera que esto es un problema para este diseño y ahorra tener que utilizar más costosa combinación cojinetes o rodamientos de empuje adicional.

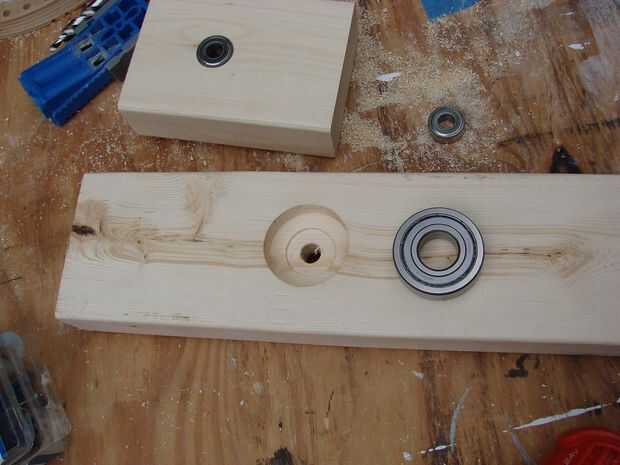

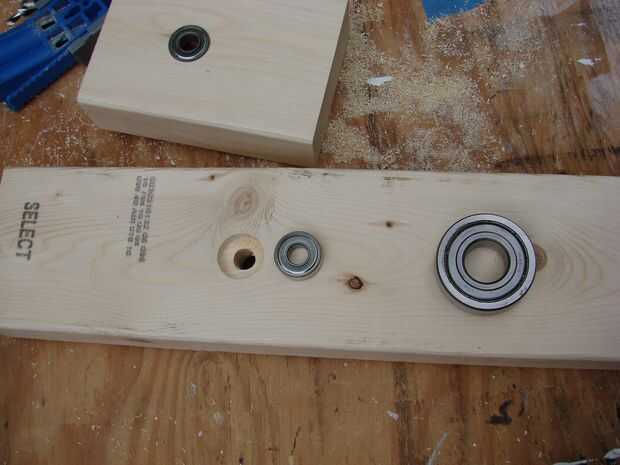

La placa horizontal siguiente tendrá un bolsillo de rodamiento más grande de un lado para apoyar a la barra de cortina y el 0,375" ID con bolsillo en el lado opuesto para apoyar la varilla roscada que pasa por el centro de la barra de cortina. Esta placa llevará el mayor 0,75" teniendo que tiene 1.5" OD. No tengo un taladro de broca lo suficientemente grande para esto así que programa el CNC para cortar el bolsillo. 1.5" broca funcionará muy bien para esta aplicación. El bolsillo lateral opuesto se puede cortar con el 5/8 Forstner o broca.
