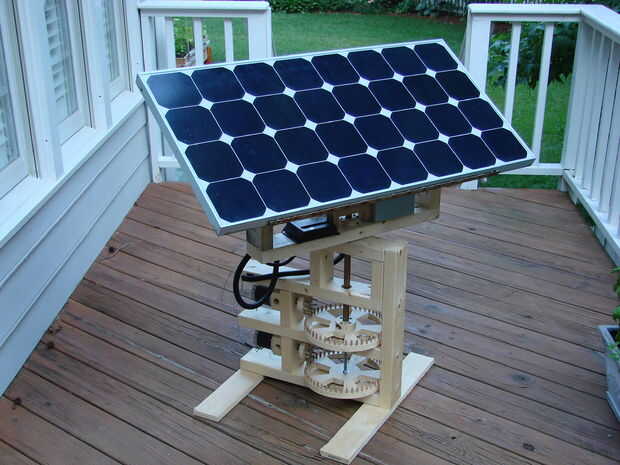

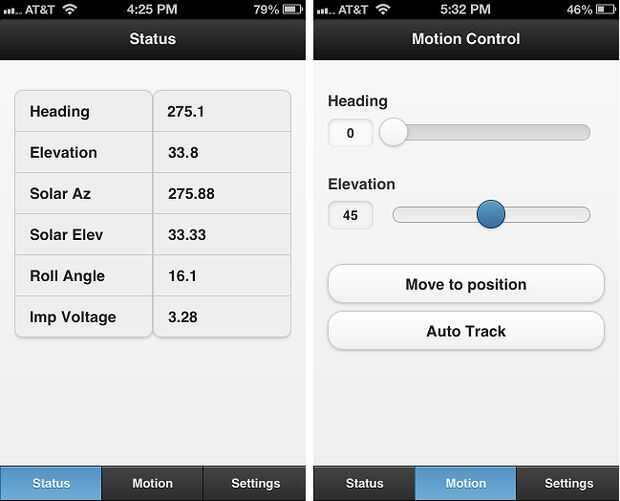

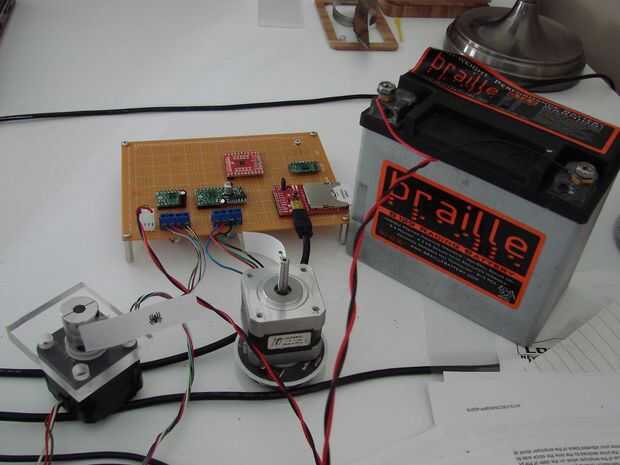

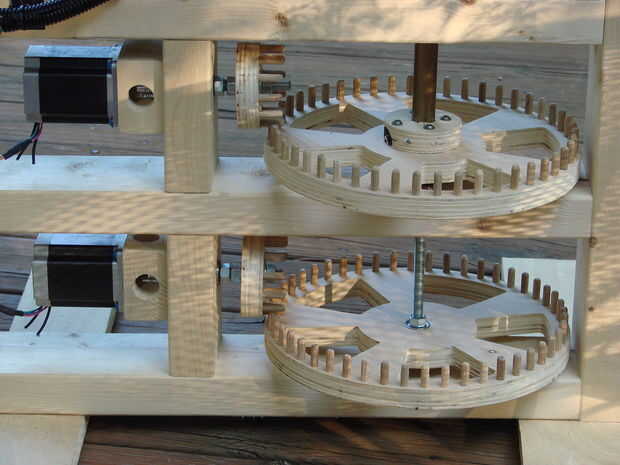

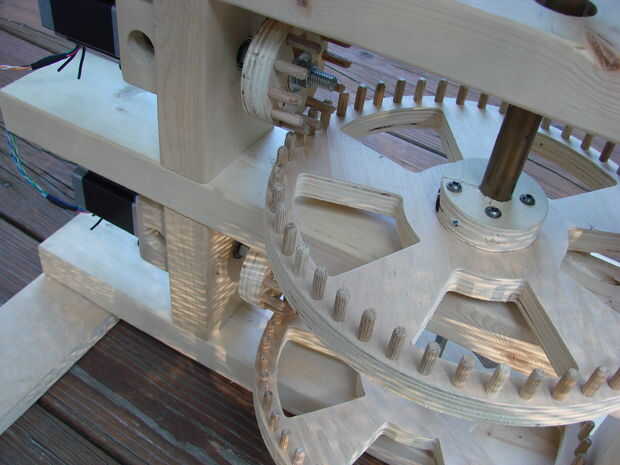

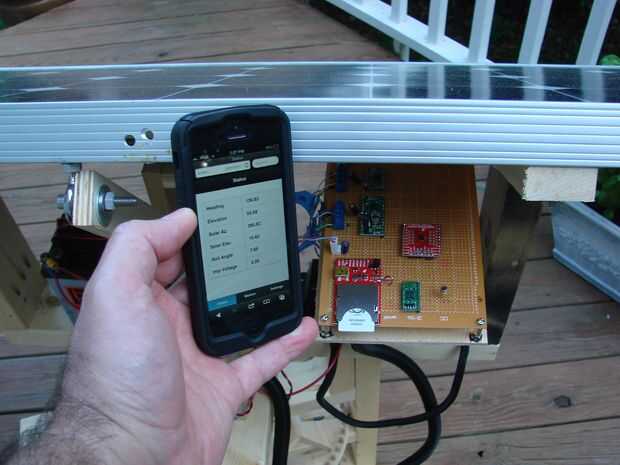

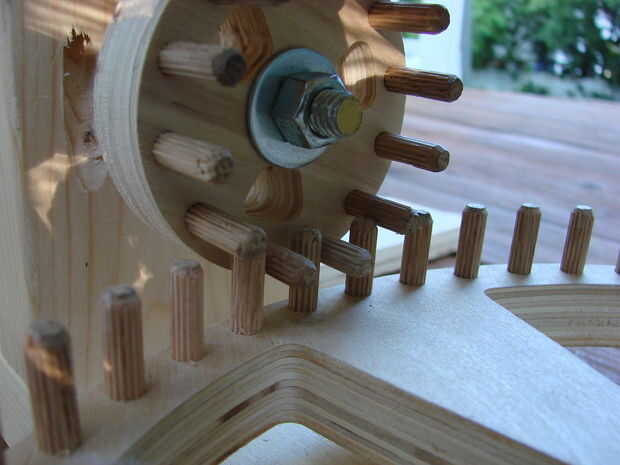

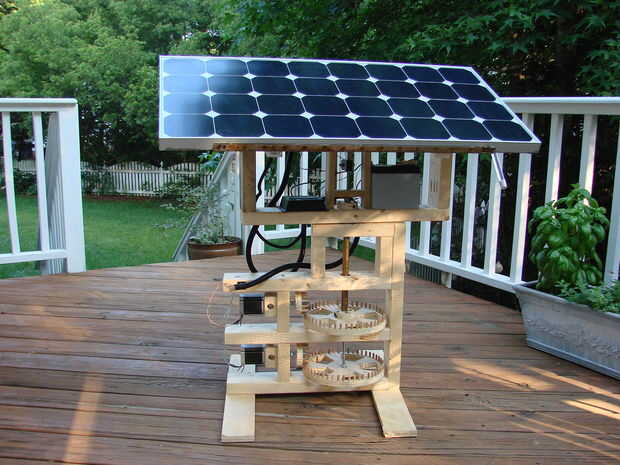

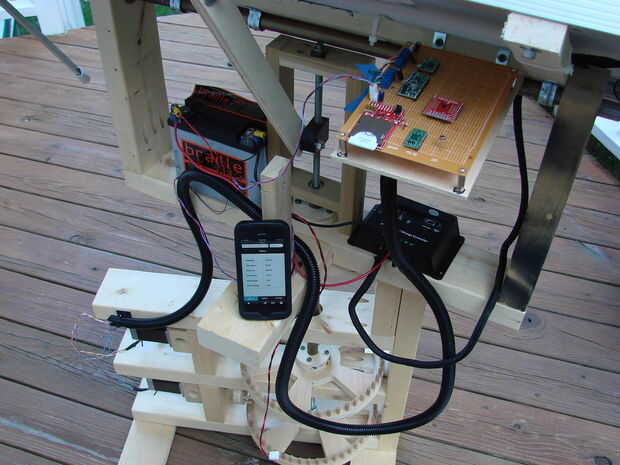

Se trata de un seguidor Solar. Un tamaño completo, nube conectada, smartphone accesible rastreador Solar construido principalmente de 2x4s y madera contrachapada, empleando madera peg engranajes, postes de la cortina reciclada, tuercas, pernos y varilla roscada. El seguidor solar utiliza un hogar construido controlador electrónico incorpora WiFi, impulsiones del motor paso a paso, acelerómetro y magnetómetro. El tracker fue diseñado para manejar un panel de tamaño completo 90W en Azimut y elevación. Los engranajes conduce el tracker son engranajes de la clavija de madera utilizados en el siglo XVI. Los engranajes fueron diseñados con modernos CAD 3D (Solidworks). Conexión de los engranajes de la clavija de madera a la nube sólo parecía lo correcto. Este no es un diseño resistente al agua, usted necesitará considerar modificaciones en su diseño derivado a prueba de agua.

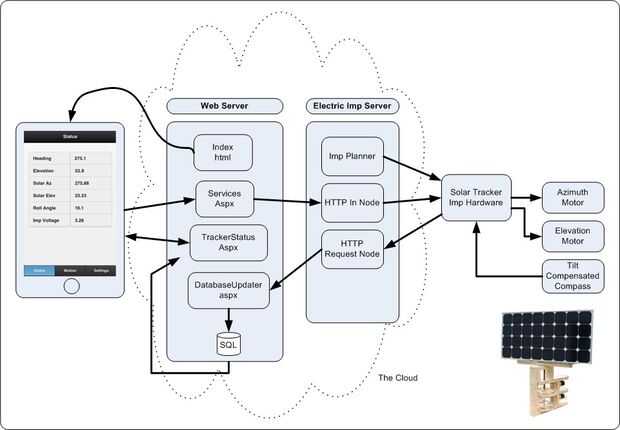

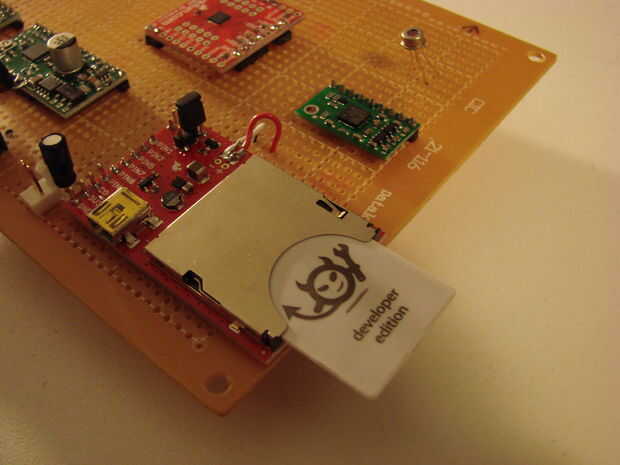

El proyecto incluye mecanismos mecánicos, aplicación web, energía solar libre/verde, firmware, electrónica básica, un microcontrolador, acelerómetro / magnetómetro, el Internet de las cosas, WiFi, modelado 3D, mecanizado, la reutilización y carpintería básica. Internet de las cosas fue habilitado por el Imp eléctrica innovadora - http://www.electricimp.com
La necesidad de seguimiento solar está bien documentada en la literatura disponible de internet y revistas científicas así que no hay necesidad para mí repetir aquí. Hay muchas discusiones para y contra, pero eficiencia de hasta un 30% versus instalación estática hace seguimiento solar atractivo. Basta con asegurarse de que sus necesidades de energía móvil son mucho menos que el potencial aumento de la eficacia. Los costes adicionales de una solución de rastreo se agrega a los costos totales de un sistema solar que aumenta el tiempo de un ROI positivo. Pero el seguimiento no necesita ser caro, por lo menos no para el aficionado casero con un pequeño número de paneles solares. Seguimiento de lo requisitos de precisión no son altos que cualquiera. Utilizando un microcontrolador para controlar el seguimiento que hacen fácil controlar el poder de seguimiento pérdidas por tener el sistema funcionan en un modo de baja potencia para como largo como sea posible, con sólo un chorro de ocasionales de alta potencia para encender los motores un poco. Hay otras maneras de hacer solar seguimiento (sensores ópticos conectados a circuitos simples por ejemplo - "seguidores de luz"), pero microcontroladores crean oportunidades para el arrastramiento de la característica y se aprendió un montón también. Y aprendizaje es clave.

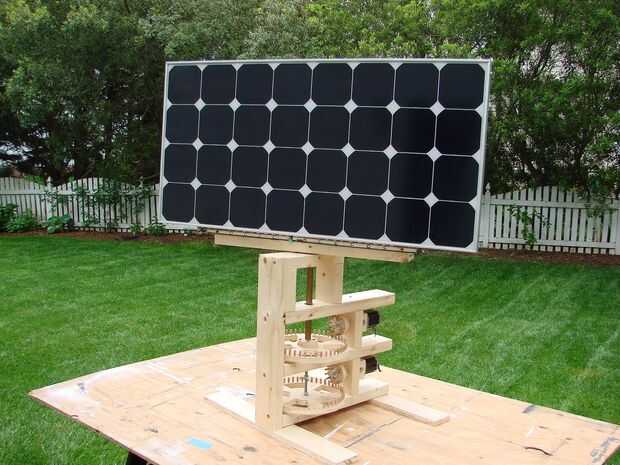

Aquí hay un video corto para mostrar el proyecto terminado en acción:
Vamos a empezar ¿vamos?
