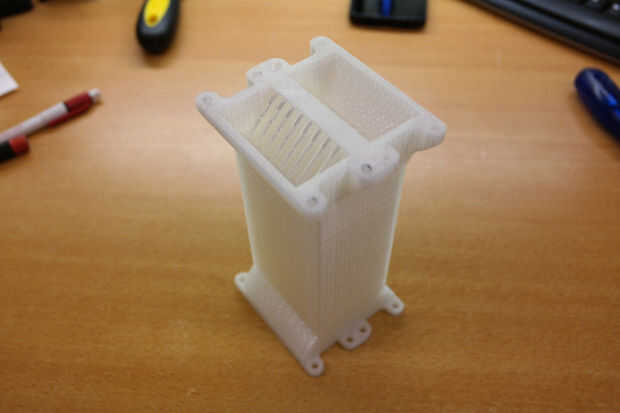

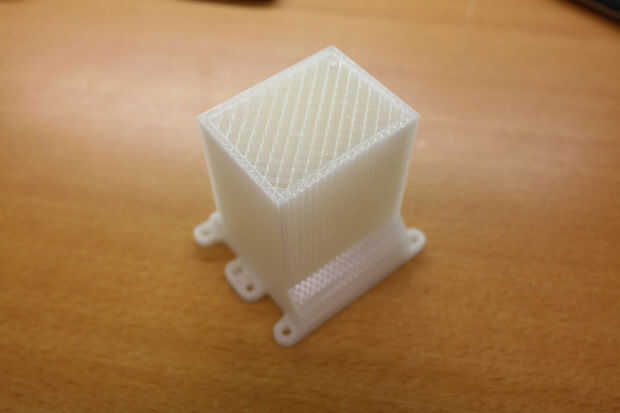

Paso 3: Completamente 3D impreso intercambiador de calor
La versión impresa completamente 3D es, como su nombre indica, completamente 3D impreso. Para hacerla he modificado mi Ultimaker con un V6 de E3D con 0,25 mm boquilla.

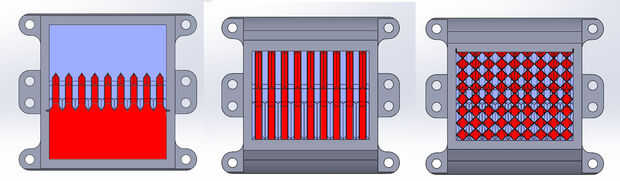

Las paredes del intercambiador son 0,3 mm de espesor. Dimensiones externas del intercambiador son 15x8x7cm pero tiene un área superficial interna de alrededor de 1000 cm² (1/10 de un metro cuadrado o sobre un cuadrado de pie). Se imprime en PLA y toma alrededor de 10 horas para imprimir en 0,16 mm de espesor de capa. Con adaptadores especiales puede caber los ventiladores de 60mm y todos los adaptadores que he diseñado.

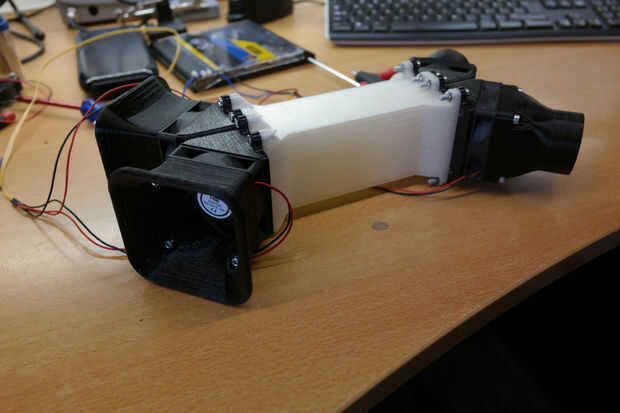

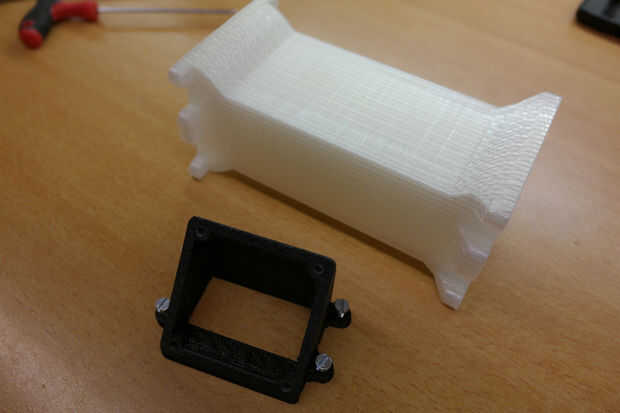

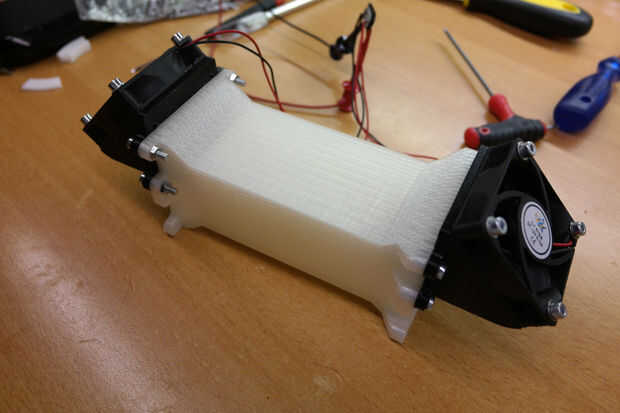

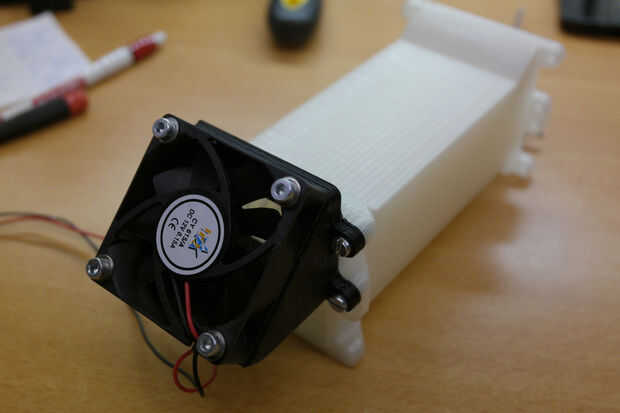

se imprimieron adaptadores especiales para conectar los ventiladores de 60mm para el intercambiador de impresión 3D. Los accesorios utilizados en el intercambiador de calor impreso parcialmente 3D montar también en la versión impresa totalmente 3D.
Para descargar los archivos, vaya aquí:
