Paso 2: Parcialmente 3D impreso intercambiador de calor

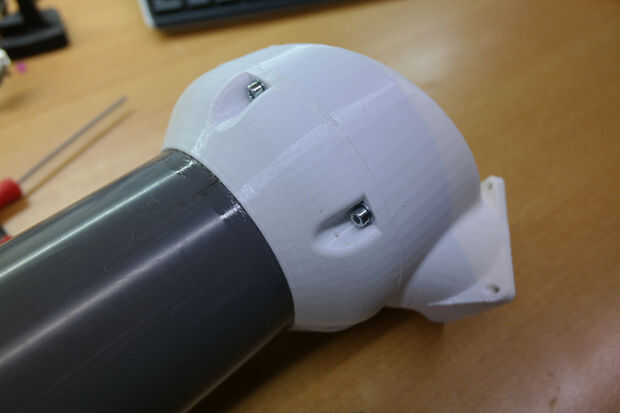

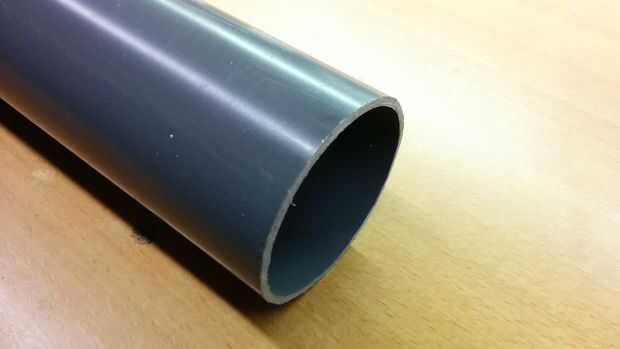

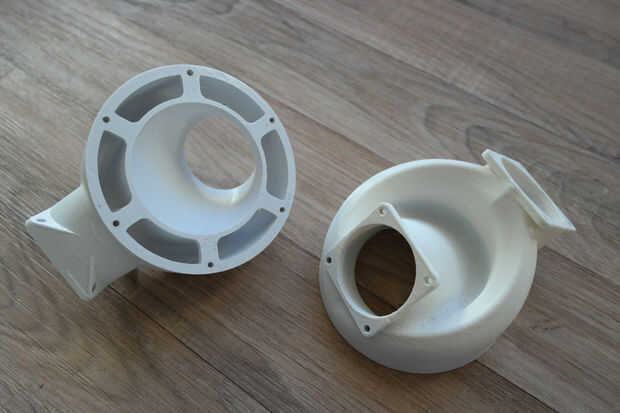

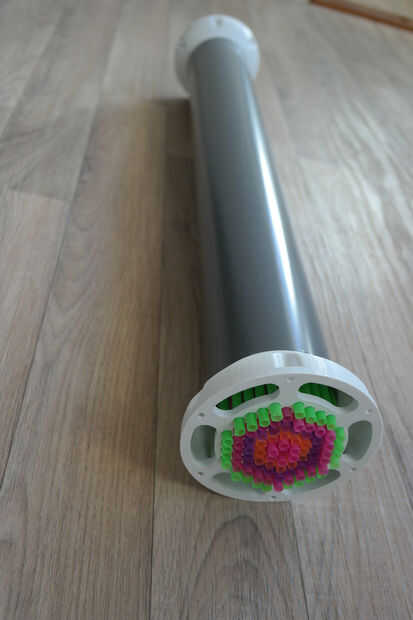

El intercambiador de calor impreso parcialmente 3D tiene todas las piezas complejas impreso. Estos son los tapones, adaptadores y cubiertas. El marco principal del intercambiador es un tubo de PVC. Para los que quieran duplicar el diseño, es un tubo de PVC de 90mm y me atrevo a cualquier persona a encontrar en una ferretería normal. Desordenado y diseñado este intercambiador de calor de alrededor de un tubo que sólo está disponible en internet.

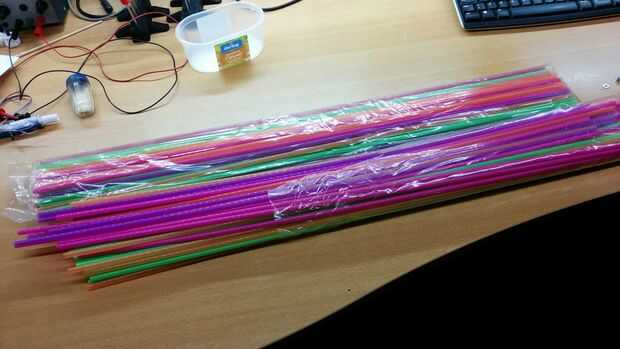

El intercambio se realiza en Pajitas para beber. Paja normal es sólo alrededor de 20cm de largo pero logré encontrar paja 75cm de largo en internet. La paja tiene un espesor de 0,1 mm y 6,5 mm de diámetro. 91 fueron utilizados en el diseño actual. Efectivamente cada paja tiene una superficie de alrededor de 140 cm² (es 150, pero no se utiliza). Con un total de 91 pajas, esto da una superficie total de 12500 cm². Más de un metro cuadrado o 13,5 pies cuadrados.

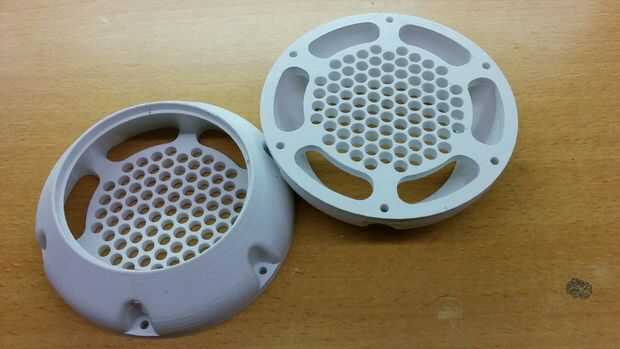

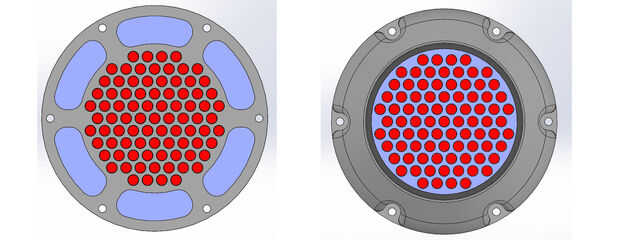

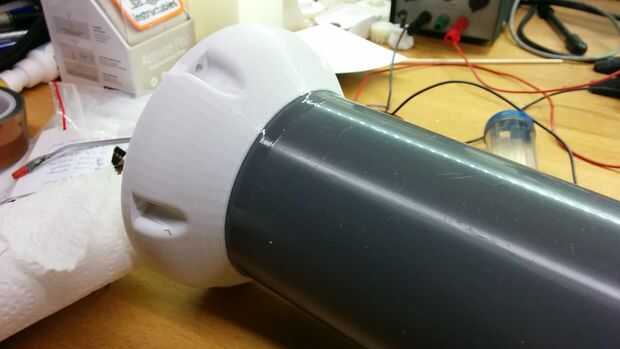

Para montar al intercambiador, el tubo fue cortado a la longitud. Se perforaron los paja agujeros en las tapas para dar un flojo pero con ajuste de sujeción. Ambas tapas fueron pegadas al tubo y alineados. Las pajillas fueron alimentadas a través de mano, uno a la vez. Después de pajas todos estaban en su lugar, un lado estuviera pegado con pegamento. Luego desde el otro lado que las pajillas fueron tiradas apretar ellos y del otro lado estuviera pegado así.

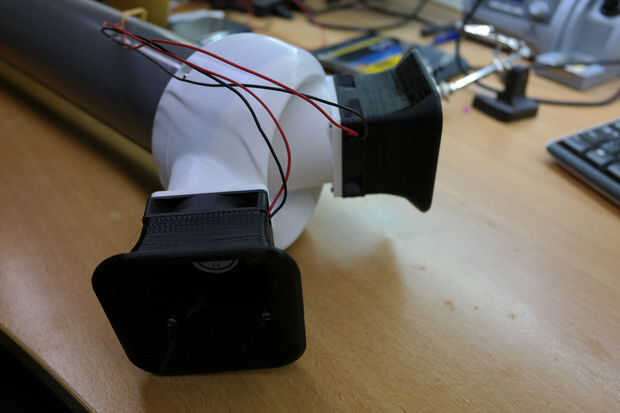

Los fans son fans de 60mm estándar. Los ventiladores se clasifican en 38 m²/h, pero debido a la resistencia del intercambiador, se logra probablemente una fracción de eso. Los ventiladores consumen 1.75W cada. Los ventiladores tienen adaptadores para montar cosas como mangueras de aspiradora. ventiladores de 60mm no son ideales. Son ruidosos y no que eficiente. En el futuro podría reemplazarlas con algo más silencioso y más eficiente como ventiladores de 120mm.
Para descargar los archivos, vaya aquí:
