Paso 6: Agregar dispositivo a IoT Analytics Dashboard
Antes de conectar Edison a la nube, sino que necesita ser registrado en el tablero de instrumentos de análisis de Intel. Registrar el dispositivo, abre un canal de comunicación entre él y su cuenta de nube. Siga los pasos para registrar su dispositivo.

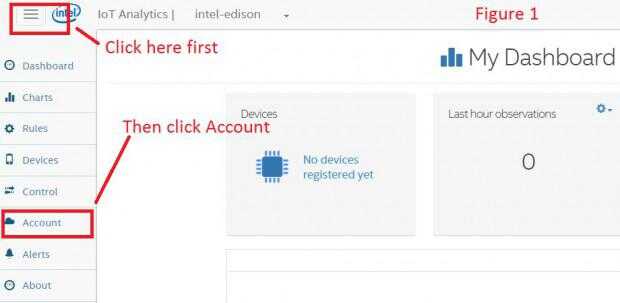

1. después de iniciar sesión en el sitio de IoT Analytics, haga clic en el icono de menú en la parte superior izquierda. Seleccione cuenta. (Figura 1)

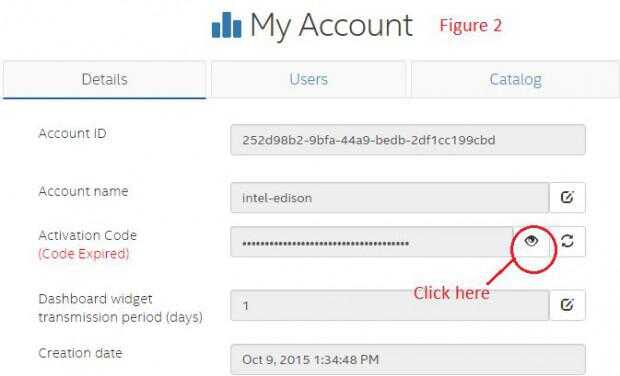

2. en la ficha detalles, busque el código de activación, que se muestra en el campo Código de activación . A que ver algunos punto y haga clic en el icono de ojo para ver el código. (Figura 2)

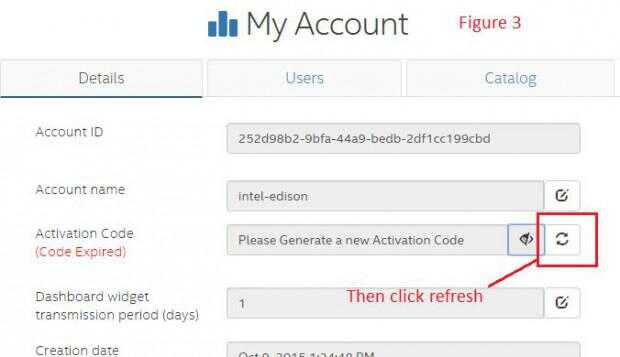

3. Si el código ha caducado, haga clic en el icono Actualizar. se mostrará el código. El código de activación es válido durante 60 minutos. Si el código expira antes de que se ha activado el dispositivo, haga clic en el icono Actualizar para generar otro código nuevo. (Figura 3)

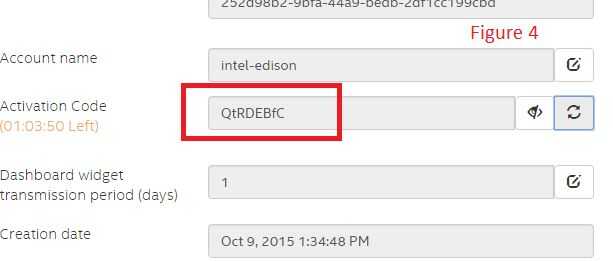

4. anotar el código de activación (Figura 4)
4. en la ventana de comunicación serial, escriba el siguiente comando:
iotkit-admin register component_name component_id
Pegue el código de activación donde se escribe ACTIVATION_CODE. Su dispositivo está asociado con la cuenta que se generó el código de activación y se consigue después de mensaje.
Ahora, usted puede verificar esto en su salpicadero de IoT en el cuadro dispositivos .
Nuestro dispositivo está ahora registrado. Una vez que el dispositivo está registrado, datos de los sensores del dispositivo se envían al tablero, IoT. Sin embargo, para obtener datos de un sensor primero debe crear un elemento de catálogo para él. El tablero de mandos de IoT llama artículos del catálogo "componentes", y hay un componente para cada sensor (o para cada elemento de datos) conectado a su dispositivo de IoT. Esto permite que su tablero de instrumentos tomar datos en tiempo real desde su dispositivo. Nuestro siguiente paso es crear el componente.
Crear componente
1. acceder al catálogo de componente haciendo clic en la pestaña de Catálogo en la página cuenta. Tu cuenta viene con tres componentes predeterminados: temperatura, humedad y energía. Un componente puede ser un sensor o un actuador. Para agregar un nuevo componente, haga clic en Agregar un nuevo elemento de catálogo en la parte inferior de la pantalla.

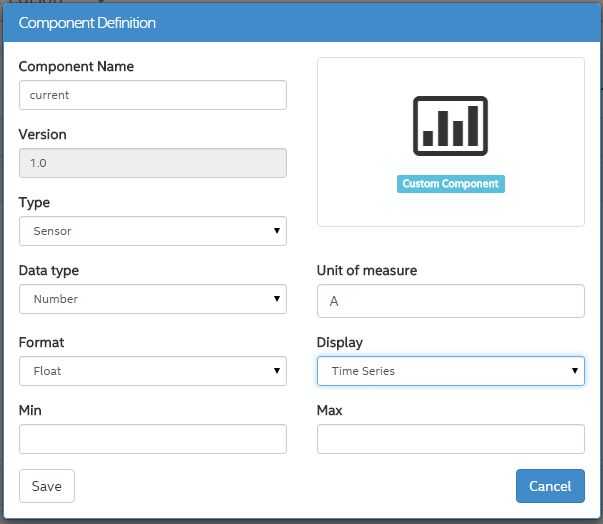

2. un cuadro de definición de componente aparece. Añadir y guardar información relevante sobre el sensor en la caja de definición se muestra en la figura siguiente. Este componente actual recibirán actual desde el sensor de corriente.
2. siguiendo el mismo procedimiento crear cuatro más componente denominado como voltaje, realpower, reactivepower, powerfactor y energía ya que queremos enviar el parámetro a la nube de Edison.
Registrar el componente en Edison
Después de crear un componente en el tablero de instrumentos, es necesario registrarse en su dispositivo. Para registrar su componente escriba el siguiente comando:
iotkit-admin catalog
Tipo y nombre del componente pueden encontrarse en terminal el siguiente comando
iotkit-admin register current current.v1.0

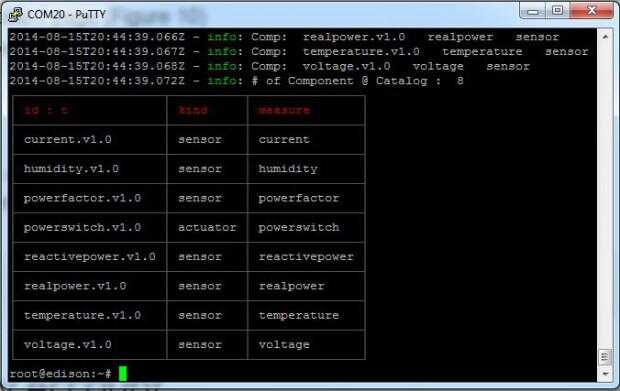

Después de escribir la opinión de comando de la ventana de terminal.
De la figura es claro que nuestro primer componente es actual un id es current.v1.0
Para registrar el tipo de componente de corriente :
systemctl stop iotkit-agent<br>systemctl start iotkit-agent
Puede que necesite reiniciar al agente antes de poder registrar un componente. Escriba los siguientes comandos para reiniciar al agente:
peak-voltage-output = R1/(R1 + R2) x peak-voltage-input = 10k /(10k + 100k) x 12.7V = 1.15V
Después del registro exitoso debería ver siguiente mensaje.
Gracias! su registro está completo.
