Inteligente de monitoreo de energía y Control de sistema (Edison dentro) (11 / 12 paso)

Paso 11: Sistema completo

He utilizado caja de plástico como funda protectora para mi sistema. Puede utilizar su propio 3D caja impresa. Servicio de impresión 3D de mejor calidad puede intentar http://www.shapeways.com/. Aquí están algunas imágenes de mi configuración

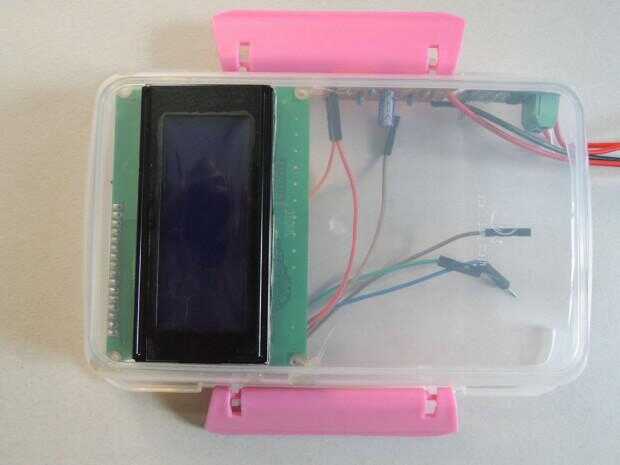

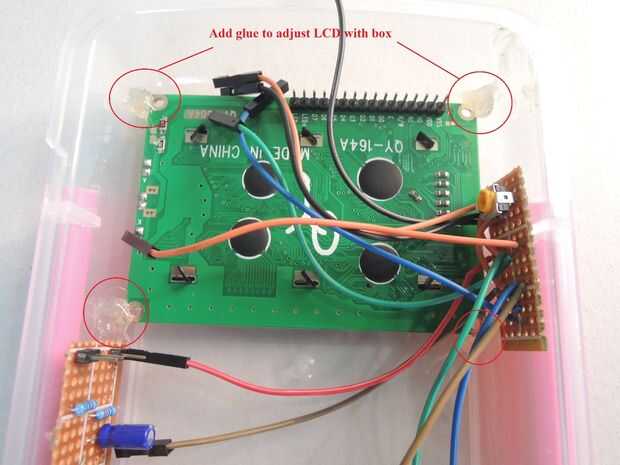

1. cortar la caja según LCD y agregar el pegamento para fijar la pantalla LCD con la caja.

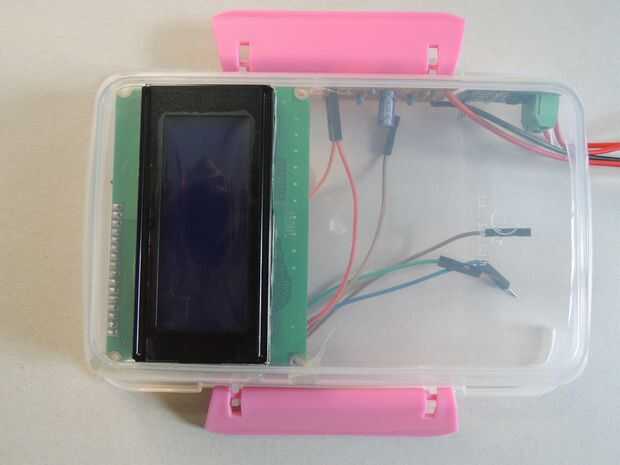

2. fijo LCD con caja

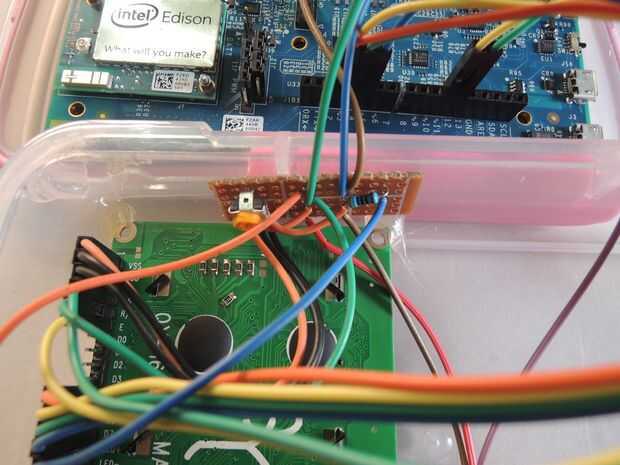

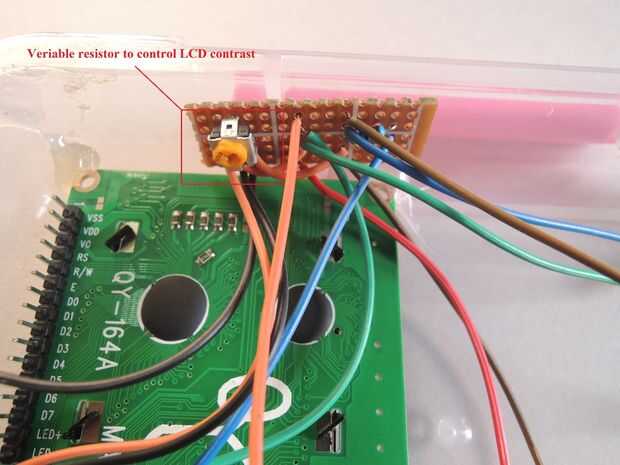

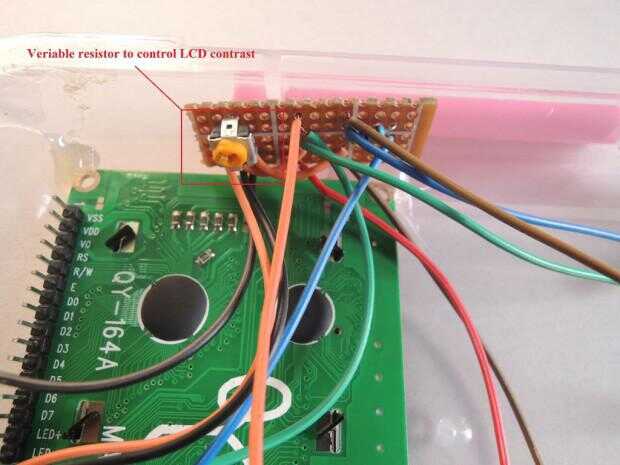

3. circuito de ajuste de contraste de LCD fijo a la caja con pegamento

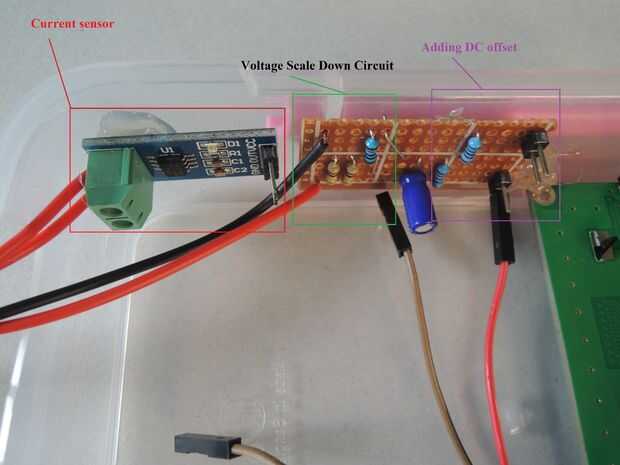

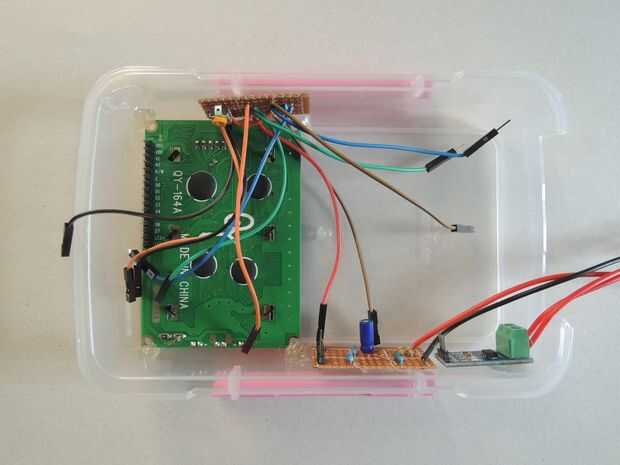

4. fija el sensor de corriente y la escala de voltaje por circuito con caja

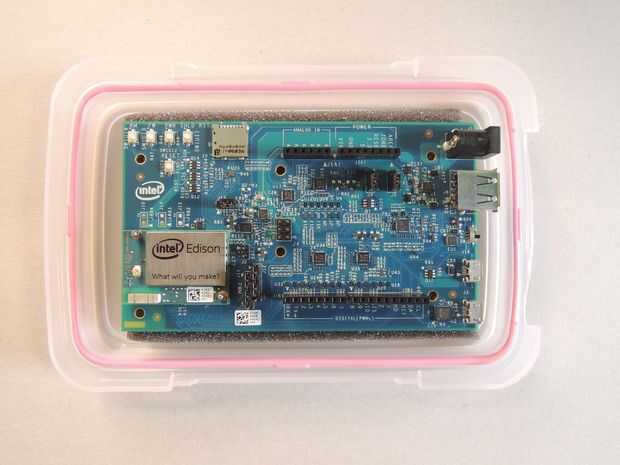

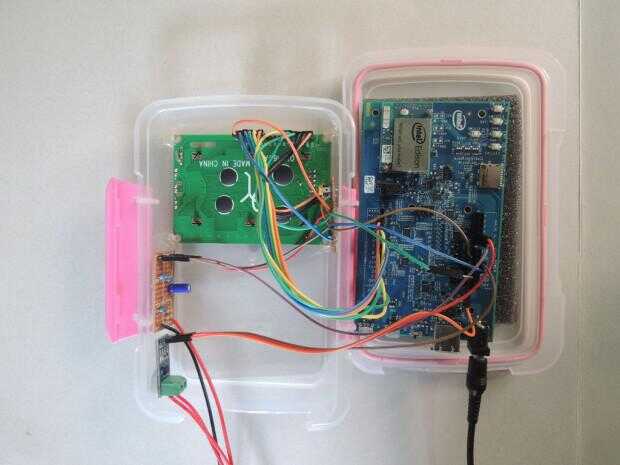

5. ajustar Edison a otra parte del cuadro de

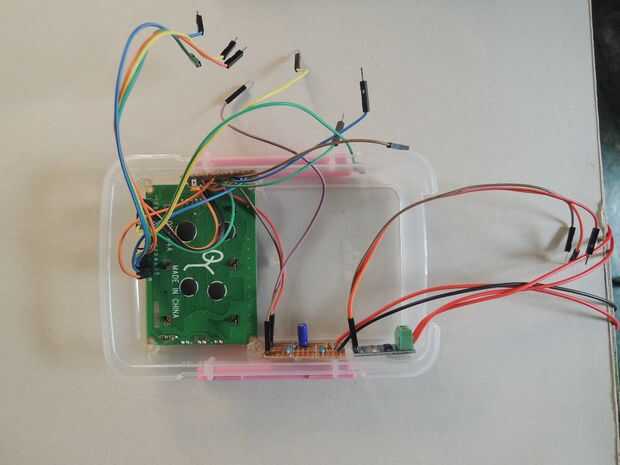

6. cables jumper conectado al LCD

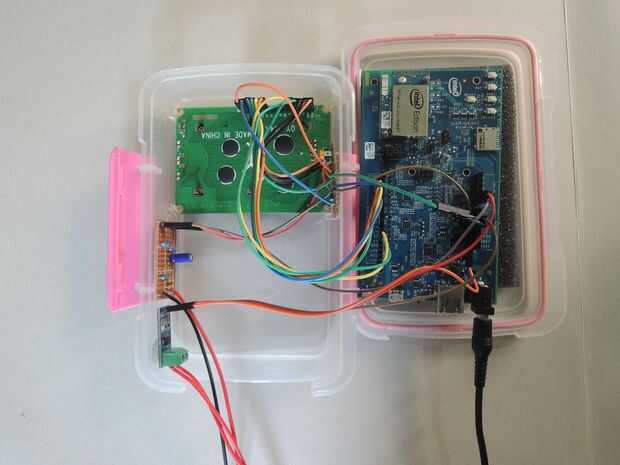

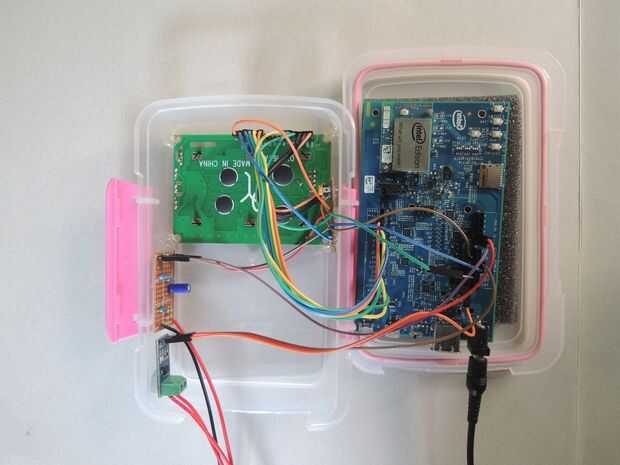

7. LCD conectado con Edison

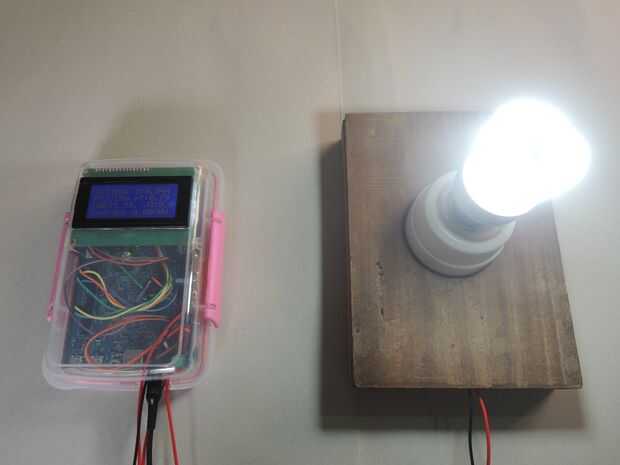

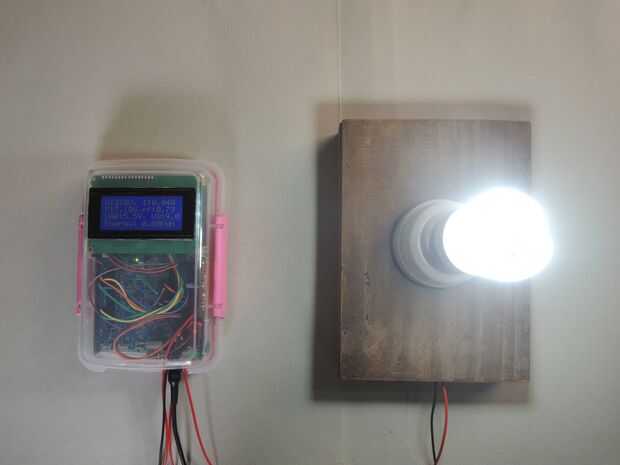

8. conectada (lámpara) para el sensor de corriente. Encienda el circuito y probarlo.
