Arduino shield de monitor de energía para el hogar

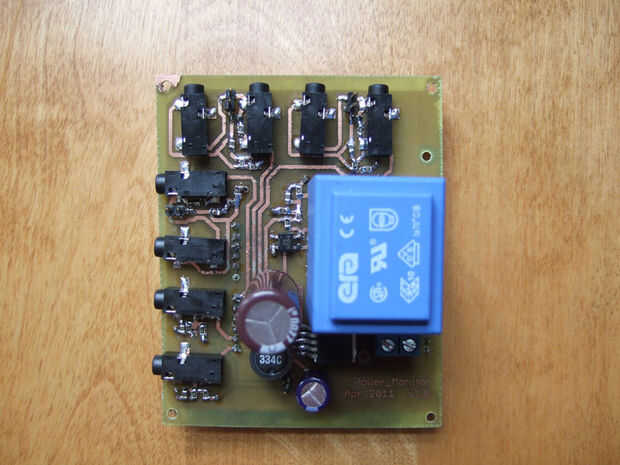

aunque los productos son cada vez más disponibles para monitorear el uso de energía en casa, yo soy uno de esos idiotas que no pueden dejar bastante bien y prefiero que shell $100 y horas de mi tiempo para ahorrar $20 y aprender algo en el proceso.  Basándose en el trabajo fino de Trystan Lea y otros OpenEnergyMonitor.org , así como varias fuentes web diversos y conocidos el resultado es un escudo de Arduino independiente para supervisar el uso de la energía de su hogar utilizando la abrazadera en los transformadores de corriente, un escudo de ethernet y un Arduino. El escudo de monitoreo de energía resultante ha construido en la fuente de alimentación conmutada y con tensión de red (120V CA en los Estados Unidos) a la Junta Directiva puede hacer energía factor de corrección también.  Con la red eléctrica a la Junta también es más peligroso que su proyecto de electrónica casera típica y como tal ha sido rechazado para su distribución por los medios de fabricante comercial como adafruit y sparkfun.  Tan como una advertencia y en caso de duda, mantenga una mano en su bolsillo y fuera de charcos cuando maneje el panel de.

En términos simples, el escudo del monitor de energía proporciona una CA a la fuente de alimentación CC para el Arduino y el Ethernet Shield, la forma de onda de voltaje muestras la CA para corrección del factor de potencia y aplicaciones los transformadores de corriente para medir el actual sorteo de circuitos en tu casa caja.

Características:
* Conectores para la integración fácil con abrazadera en los transformadores de corriente
* Construida en 120 VAC a 5 VDC fuente de alimentación conmutada para alimentar el Arduino y escudos de Ethernet
* Controlar hasta 5 circuitos a la vez, de los cuales hasta 3 pueden ser dos hilos monofásico 240VAC
* Corrección del factor de potencia para medidas de potencia
* Código de interfaces con Pachube (ahora COSM) de internet de las cosas para la presentación de los datos
* Hace tu interruptor de la caja de un desastre

Descargo de responsabilidad: Este proyecto requiere trabajar con 120 o 240 v CA, que puede causarle heridas o, en serio si no tiene cuidado.  Por favor tener en cuenta y seguir todas las prácticas de seguridad aplicables, código eléctrico y las directrices de la Convención de Ginebra.
