Paso 1: Algunos conceptos básicos de energía eléctrica y energía

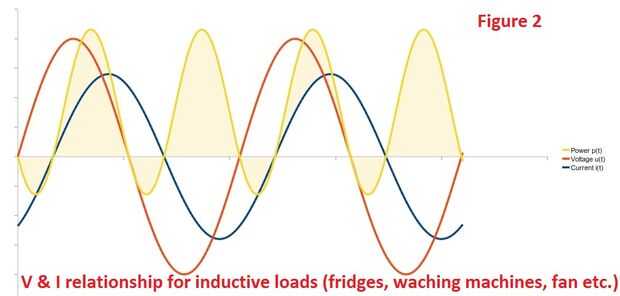

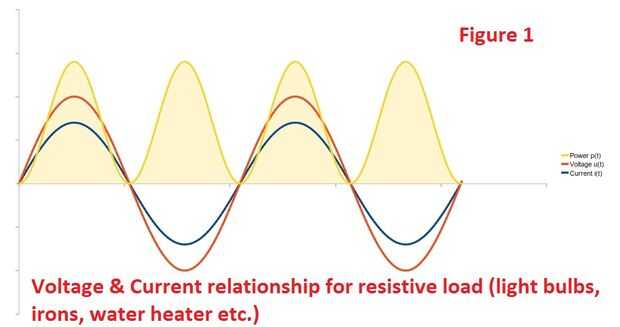

De tanto voltaje, corriente y potencia gráficas arriba (Figura 1, 2) en la frecuencia de la red del drenaje de energía fluctúa de 50/60 veces por segundo, para nosotros los seres humanos no podemos continuar con el cambio en esta velocidad así que tenemos un valor más útil para la energía: el promedio de la potencia instantánea que llamamos poder real! (o potencia).
Poder real a menudo se define como la energía utilizada por un dispositivo para producir trabajo útil. Mirando el gráfico de arriba los bits positivo potencia van a la carga de la red y los bits negativos son energía volviendo de la carga a la fuente, la potencia que realmente fue utilizada por la carga de la va poder a menos la va poder es el poder real.
Potencia reactiva (o imaginario) es una medida de la energía va hacia adelante y hacia atrás entre la carga y la fuente que no hace ningún trabajo útil.
Otra medida útil de la energía es la Potencia aparente que es el producto de la media de Root-Mean-Squared (RMS) del voltaje y de la media de RMS de la corriente. Para cargas puramente resistivas potencia real es igual a la potencia aparente. Pero para otras cargas poder real es menor que la potencia aparente. Potencia aparente es una medida de la potencia real y reactiva, pero no es una suma algebraica de los dos, como la suma de los dos no tiene en cuenta las diferencias de fase.
Relación entre bienes, cargas de potencia reactiva y aparente, ideal sinusoidal:
- Real potencia = potencia aparente x cosΦ
- Potencia reactiva = potencia aparente x sinΦ
cosΦ es también conocido como factor de potencia.
En circuitos de CA, el factor de potencia es la relación entre el poder real que se utiliza para hacer el trabajo y la potencia aparente que suministra al circuito. El factor de potencia puede llegar a valores en el rango de 0 a 1. Cuando la potencia es potencia reactiva con ningún poder real (generalmente inductivo carga) - el factor de potencia es 0.
Podemos calcular el factor de potencia de la siguiente ecuación:
- Factor de potencia = Real poder / evidente poder
pero la relación
- (Potencia aparente) 2 = (potencia Real) 2 + (potencia reactiva) 2
que vale para puras ondas del seno ya no correcto, ni es factor de potencia = cosΦ, ya que los efectos de los armónicos de orden mayor en voltaje y ondas actuales deben ser considerados.
Para más sobre sistema de la CA y el poder:
1. http://www.allaboutcircuits.com/textbook/alternat...
