Instrucciones de montaje de PIvena (5 / 15 paso)

Paso 5: HDMI y PI

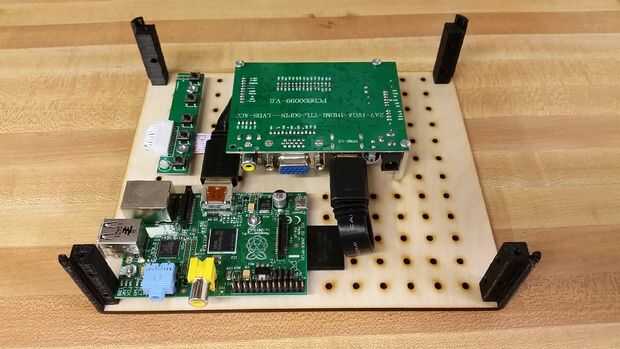

  1. Haz tu cable HDMI, (2) tornillos de 5/8", (2) espaciadores de 1/4" descosen, las tuercas (2) 4-40, Raspberry PI

    1. Si está utilizando un cable HDMI diferentes entonces puede que necesite ejecutar un poco diferente, pero con el cable HDMI de meritline puede seguir mi proceso.

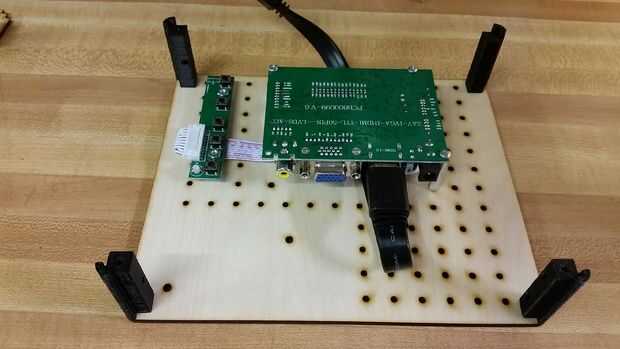

  2. Inserte el cable HDMI en la tarjeta principal del LCD

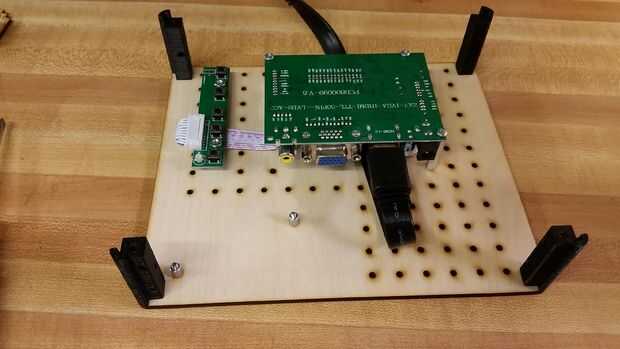

  3. Ejecutar la parte desconectada del cable bajo el tablero principal del LCD como se muestra en la primera foto

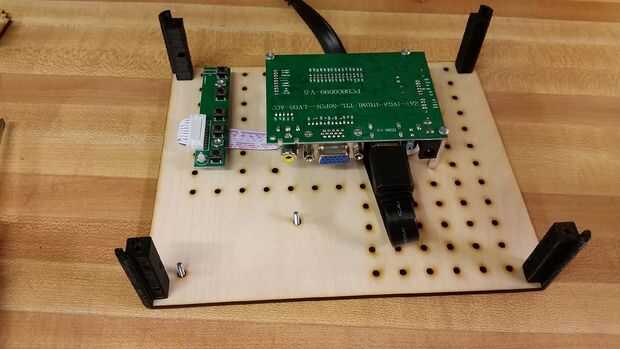

  4. Inserte los tornillos de 5/8"(2) de la parte inferior de la placa base
  5. Diapositiva (2) 1/4" descosen los espaciadores en los tornillos de 5/8"

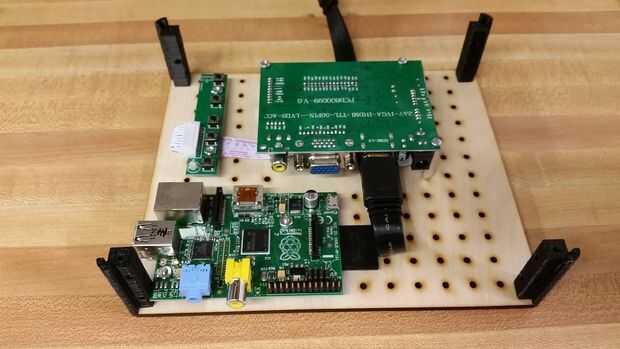

  6. Configure el modelo frambuesa PI B en los tornillos. Se celebraran fuera de la placa base por los espaciadores de 1/4"
  7. Use (2) tuercas 4-40 para asegurar la Raspberry PI

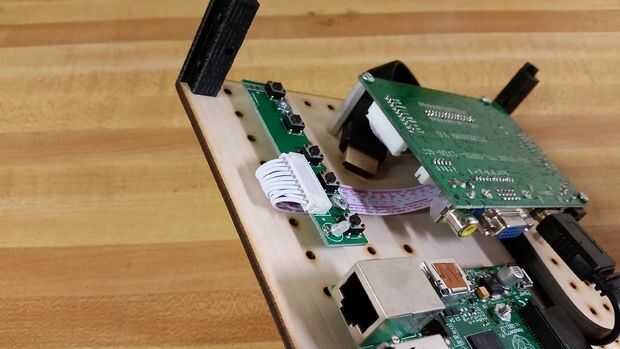

  8. Con cuidado Enrosque el cable HDMI hacia atrás debajo de la pantalla LCD principal y conecte el puerto HDMI de Raspberry PI.
    1. Tenga cuidado cuando haces esto no pase el cable HDMI de una manera que pone mucha tensión en el tablero principal del LCD o el Raspberry PI. Esto es especialmente cierto si usted está usando un cable HDMI diferentes.
