Instrucciones de montaje de PIvena (12 / 15 paso)

Paso 12: Soporte LCD

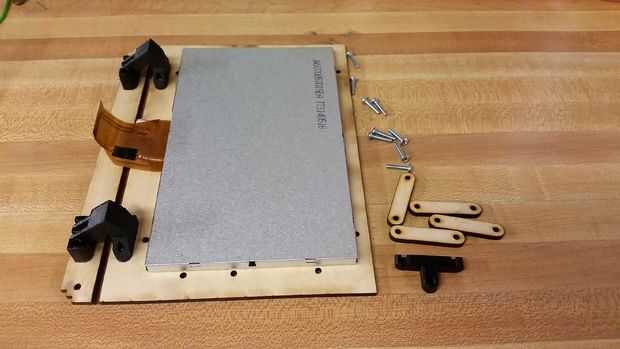

1. Coge la pata de cabra Monte (sólo 3D impresa parte aún no utilizas), (8) tornillos de 1/2", (1) tornillo de 5/16", 4 soportes LCD madera

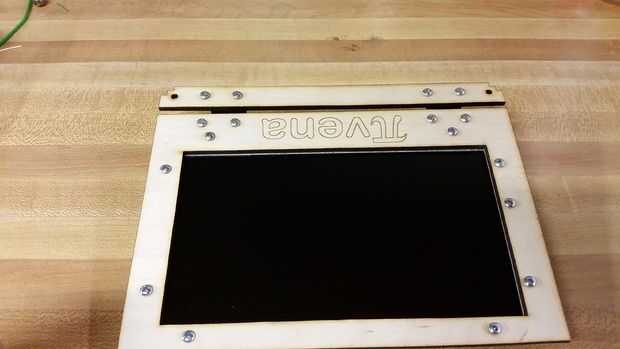

2. Mirando el bisel de la parte delantera, verá que hay 2 agujeros en cada esquina, con la excepción de la esquina inferior izquierda que tiene 3.
3. Tienes que instalar los 2 primeros cornerbrackets antes diapositiva en la pantalla LCD, así establece a un lado por ahora.

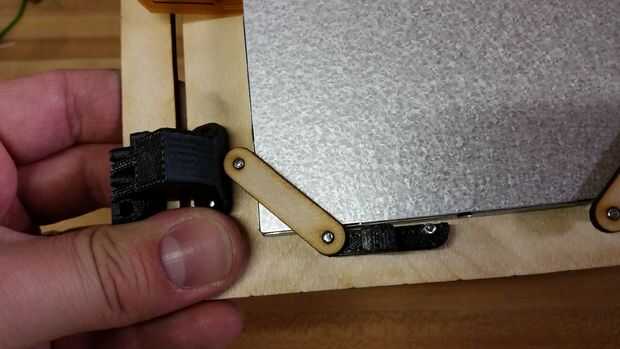

4. A partir de la instalación a la izquierda inferior que se instala el soporte de la pata de cabra Mount.The pata de cabra para que el lado plano es hacia la pantalla LCD. Comience con el orificio del tornillo superior de montaje de la pata de cabra y tornillo en un tornillo de 5/16 de pulgada de la parte delantera. Este agujero es más pequeña en el montaje de la pata de cabra y está diseñado para el tornillo a rosca en el plástico.
5. A continuación, inserte un tornillo en el otro agujero del montaje del Kicktand desde el frente del bisel. Agarra uno de los soportes LCD madera y atornillar el tornillo de 1/2" a través de la pata de cabra de Monte en el soporte de madera.

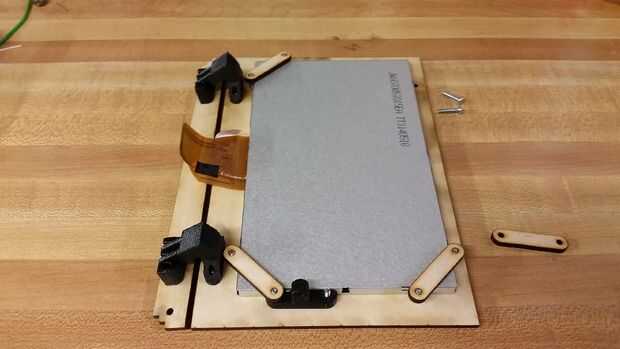

6. Utilice otro tornillo de 1/2" y conseguirlo acaba de comenzar en el segundo agujero de la madera del soporte LCD. Ahora debe tener algo que parece el tercer cuadro, pero sin la pantalla LCD.
7. Utilice tornillos de 1/2"(2) libremente celebrar el siguiente soporte de LCD madera en la esquina superior derecha.
8. Deslice suavemente la pantalla en los soportes de 2 esquina instalado. Si no entra fácilmente, afloje los tornillos de los 2 soportes usted ya instalado.

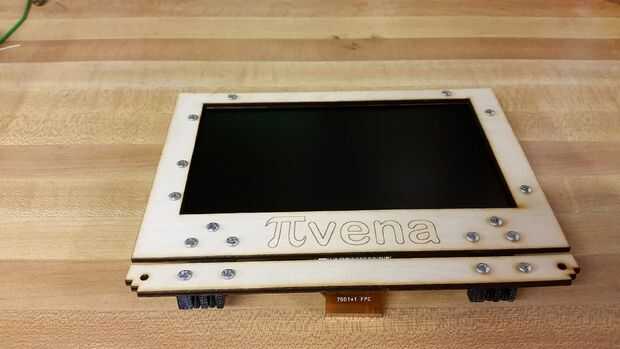

9. Con la pantalla en su lugar instale los soportes de madera (2) LCD pasados con los restantes (4) 1/2 tornillos.
