Instrucciones de montaje de PIvena (9 / 15 paso)

Paso 9: Los enchufes de alimentación de alambre

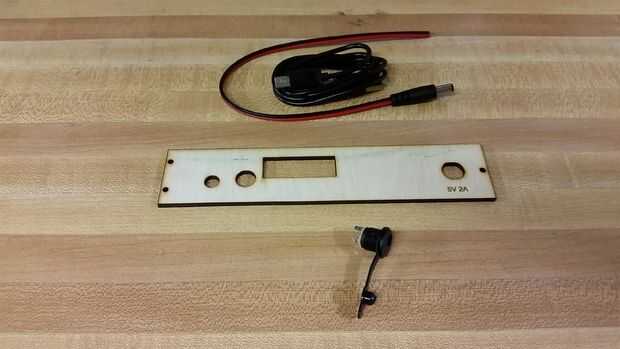

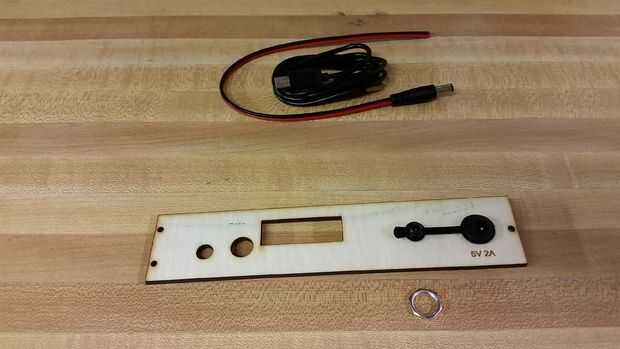

  1. Coge la placa trasera, barril, Cable USB, barril conector.

    1. Calentar el soldador.

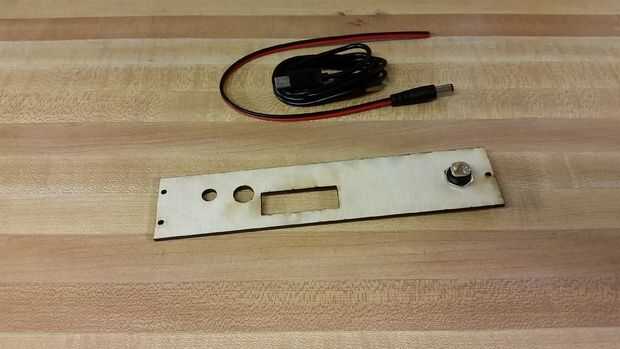

  2. Inserte el conector de barril en la placa trasera. Tenga cuidado de orientar el conector para que lo insertes el poder enchufe a es el lado de la placa con "5V 2A" grabado en él. Las conexiones de soldadura estará en el lado de la placa trasera enfrente el texto grabado.
  3. Enrosque la tuerca en el conector de barril para que esté sólidamente fijada.

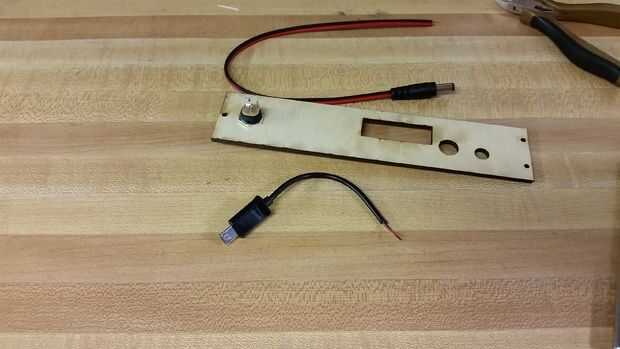

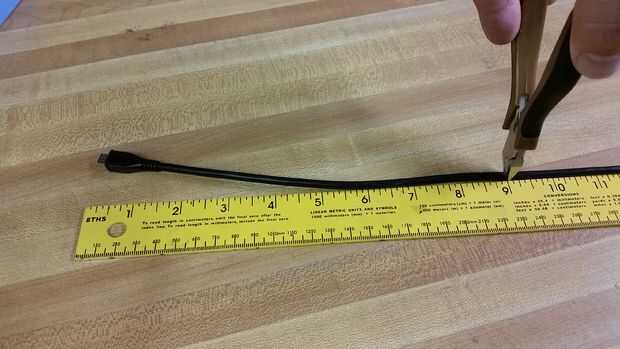

  4. Corte el extremo micro del USB del cable USB para que tenga un cable largo de 9".

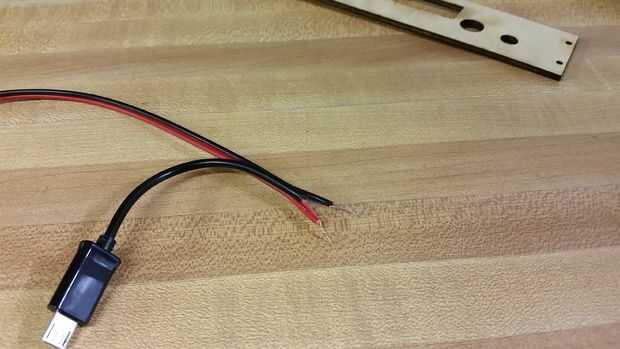

  5. Recortar con cuidado el aislamiento por un inch-ish

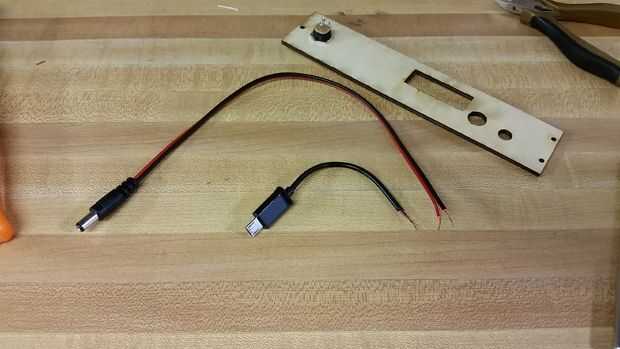

  6. Solo necesitas los cables rojo y negro, los blancos y verdes se pueden cortar

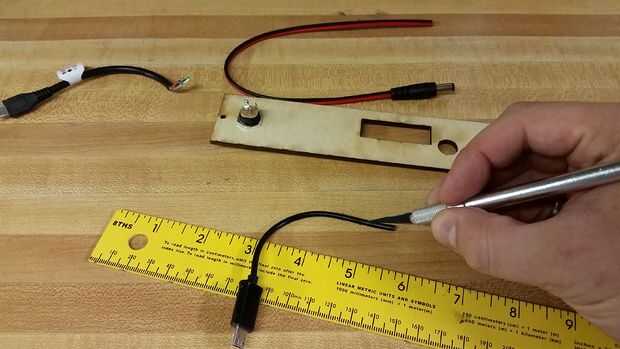

  7. Tira de nuevo un 1/4" del aislamiento de los cables rojo y negro
  8. Agarrar el tapón del cañón. Tuerza el alambre rojo del tapón del cañón junto con el cable rojo del cable USB.
  9. Trence los cables negros

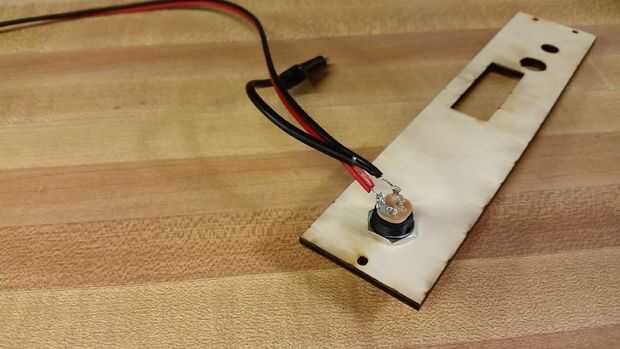

  10. Soldar los cables como se muestra en la última foto. Los cables rojos irá a la conexión que tiene un remache con el estirón de la soldadura, el negro los cables se ir al contrario estirón de la soldadura. El conector del centro permanece desconectado.
  11. IMPORTANTE!!!!!! Use un medidor de continuidad para verificar tu trabajo. La patilla central de la de la toma de barril debe tener conexión eléctrica a la patilla central del tapón del cañón. El pasador exterior del barril gato debe tener conexión eléctrica a la manga externa del tapón del cañón.
  12. MÁS IMPORTANTE!!!!!! Si usted esta mal de alambre puede freír el PI y el LCD. Verifique su trabajo. No reclamar ninguna responsabilidad por cualquier cosa que va mal aquí.
