Instrucciones de montaje de GearBest laser engraver Kit DIY (10 / 14 paso)

Paso 10: Junta del grupo eje motor y laser cabeza

Esta es una parte casi delicada pero afortunadamente no es particularmente complejo: ya han aprendido la mayoría de los métodos de montaje se debe aplicar a esta parte.

Para completar este paso va a utilizar: la máquina parcialmente ensamblada, el grupo eje C parcialmente, cuatro tornillos Allen M3 y tuercas, ocho separadores de rodamientos, rodamientos de cuatro, el segundo soporte acrílico de eje x y la parte restante de la cinta de dientes.

Leer antes de comenzar

Tenga en cuenta que el grupo cabeza de eje, motor y laser debe ser montado con el motor orientado a la parte de atrás y la cabeza del laser para la parte delantera.

Monte los dos cojinetes superior

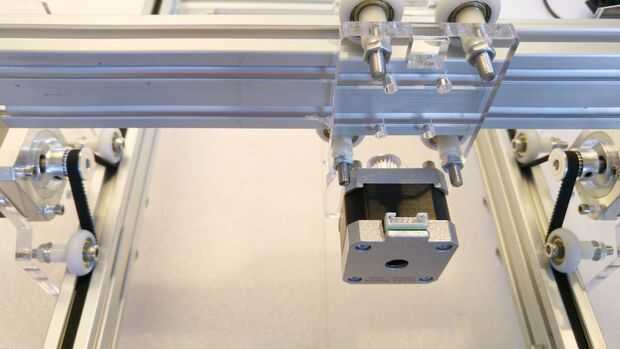

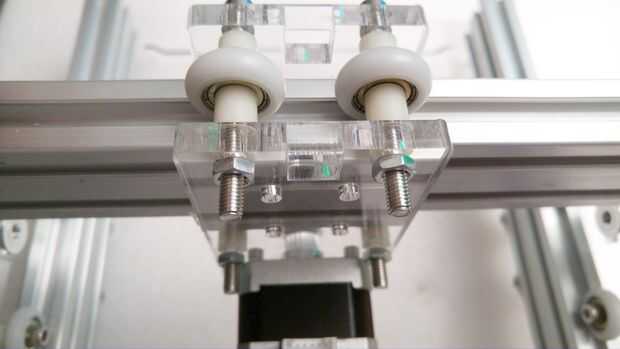

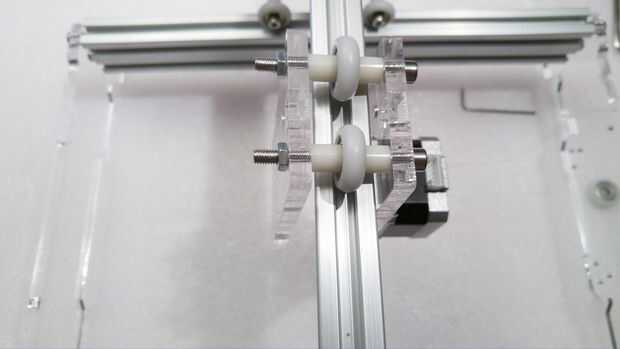

Inserte los dos rodamientos superior en el grupo motor utilizando un separador de plástico por cada lado. Consulte las sugerencias que se explica en los pasos 5 y 6 para el ensamble del rodamiento y cierre firmemente. Ver la primera imagen para la inserción correcta; la segunda imagen muestra cómo poner el grupo en el lugar.

Monte los cojinetes de dos la parte inferior

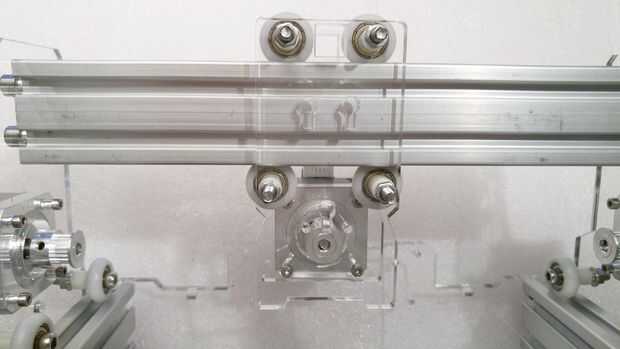

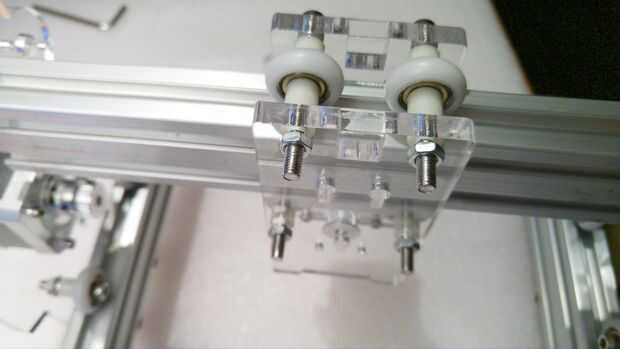

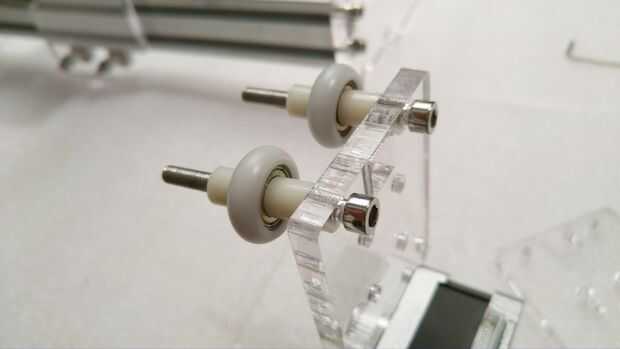

Para esta segunda operación no pueden ensamblar previamente los cojinetes. Para cada rodamiento Inserte el tornillo de Allen en el primer agujero del lateral del soporte acrílico. Añadir a continuación los tres componentes del rodamiento mantenerlos en lugar de seguir insertar el tornillo. Cuando tanto los rodamientos de la parte inferior se colocan correctamente pueden cerrar los dos tornillos Allen con la arandela y las tuercas.

Montar la correa de dientes

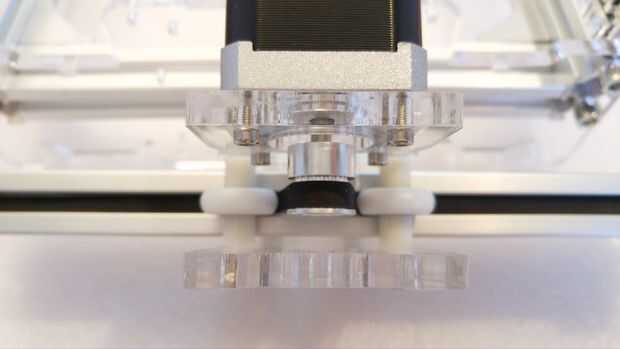

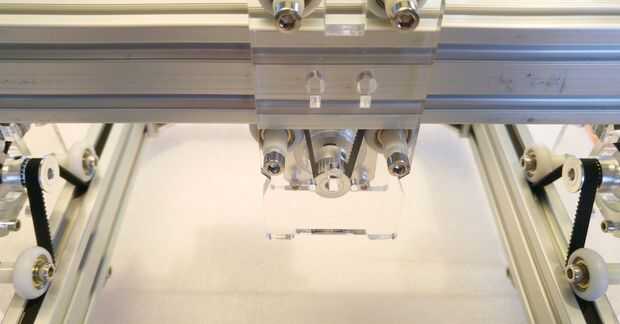

Ahora toda la estructura está montada y es casi sólida que puede orientar a la posición más cómoda para montar la correa de los dientes. Siga las instrucciones descritas en el paso 7

¿Estás listo? Aro, la prisa está esperando el siguiente paso!
