Instrucciones de montaje de GearBest laser engraver Kit DIY (11 / 14 paso)

Paso 11: Instalar el cabezal de láser

La cabeza del láser se debe insertar en el sitio opuesto del motor y no necesita fijarse al soporte: simplemente inserta en los agujeros.

Para completar este paso va a utilizar: la cabeza del laser y el cortador del laser casi terminado.

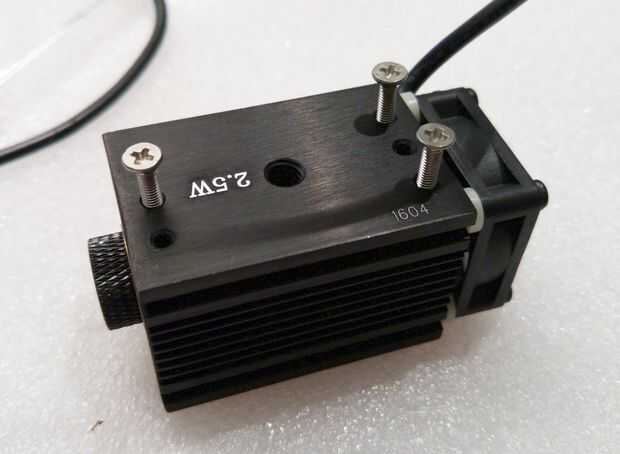

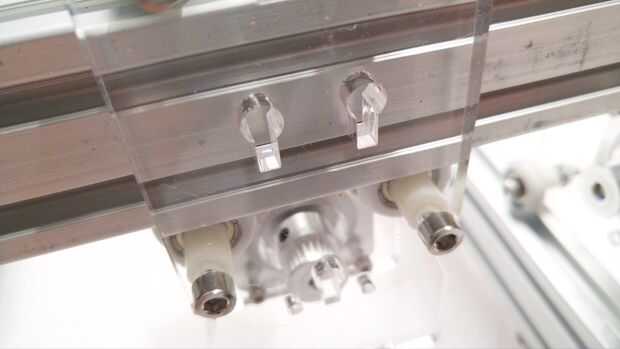

Para introducir el láser principal en el grupo eje x los tres tornillos que se muestra en la primera imagen deben regularse para insertar y mantener firmemente en su lugar la cabeza dentro de los tres agujeros en la parte frontal del soporte como se muestra en la segunda imagen.

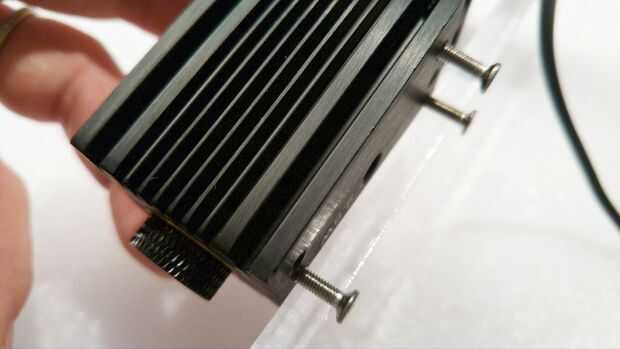

Antes de introducir el calor se deben regular a mano los tres tornillos como se muestra en la imagen de terceros, usando cualquier otro borde acrílico para alinear la profundidad de los tornillos.

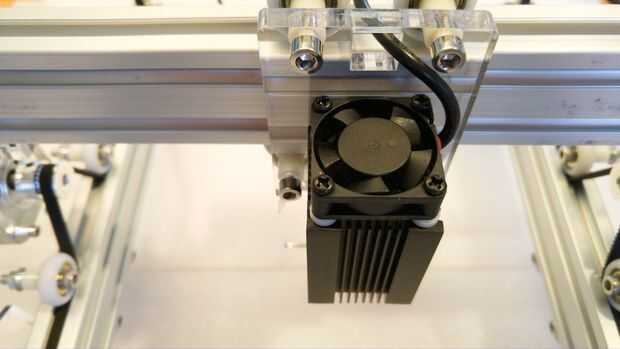

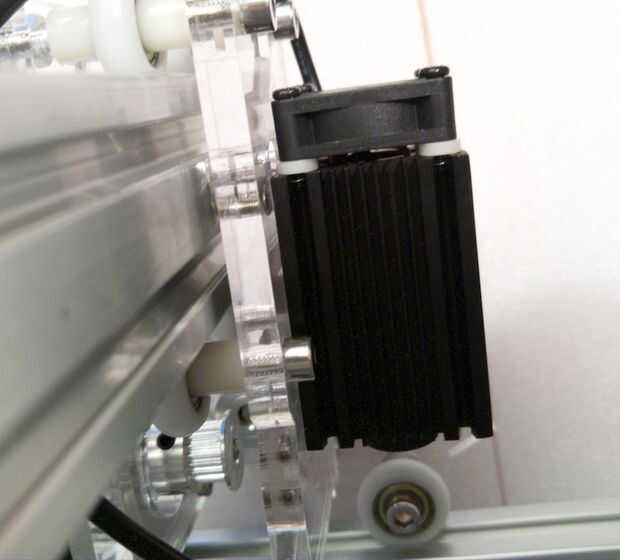

Después de insertar la cabeza láser, inserte el cable en el agujero cuadrado en la parte superior del grupo del eje x.

Casi terminado, esperan unos pasos más!
