Instrucciones de montaje de GearBest laser engraver Kit DIY (8 / 14 paso)

Paso 8: Añadir el soporte de eje x

El Y.axis se mueve a lo largo del lado más largo del bastidor utilizando dos motores sincronizados. Ahora debemos montar el soporte de aluminio perfilado superior que sostiene el eje x y cabeza de láser del grupo y mantener los dos lados motores de eje y perfectamente alineados.

Para completar este paso utilizará: Allen M4 cuatro tornillos, el soporte de aluminio perfilado (último) para el eje x, dos tuercas M4.

¡ Importante!
Inserte dos tuercas M4 en la baranda del lado inferior del soporte: estas tuercas se utilizará para los armarios de la correa.

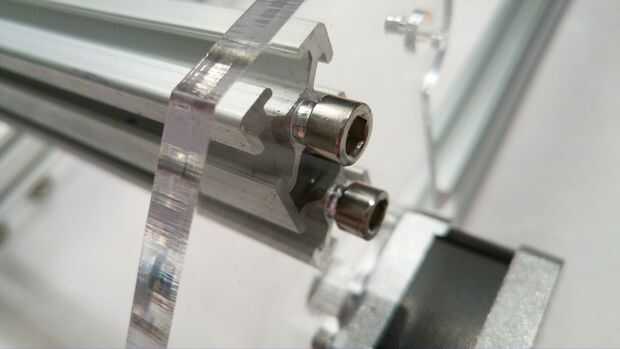

Alinee los dos grupos motor eje e Inserte los cuatro tornillos Allen M4 a través de los orificios del acrílico en el soporte.

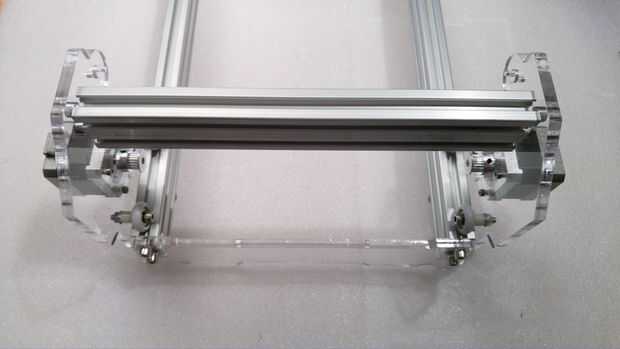

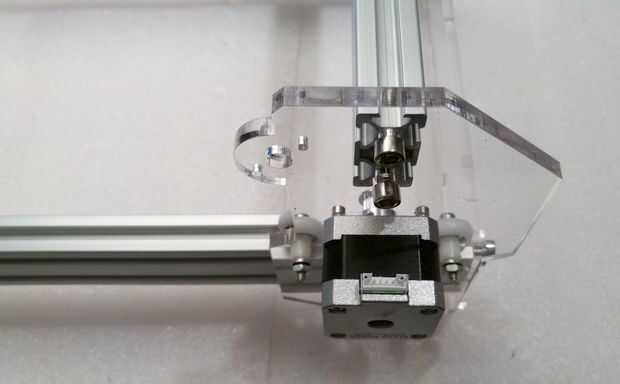

Inserte los cuatro tornillos con la mano y luego completar la operación con la llave Allen y fijarlos firmemente. Las tres imágenes ilustra la posición correcta de la ayuda de aluminio perfilado.

¿Hecho este paso simple? ¡ Excelente! Podemos proceder con algo más complejo.
