Inside-out Clock (3 / 9 paso)

Paso 3: Construir el marco

El marco es un poco complicado porque no es fácil de alinear perfectamente el canal con el panel. Debe ser cuidadoso y paciente.

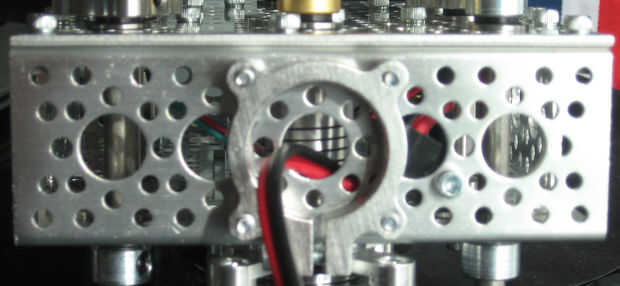

  1. Montar 1" eje"medio fondo"de un canal de 4.5" de sujeción. Uso 7/16 tornillos comenzaron "dentro" del canal. Ver la primera foto. El eje de sujeción le permitirá colocar el reloj en el soporte como usted construir.

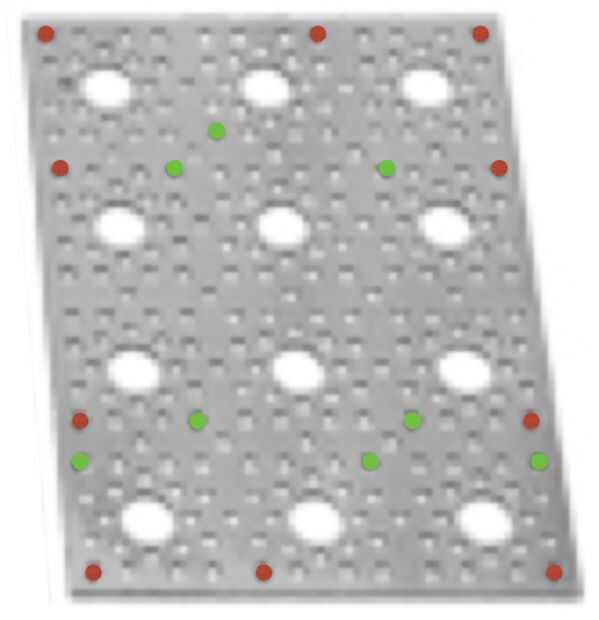

  2. Monte el 4.5" canal de paso lado 4.5" desea que la parte inferior del marco del reloj. Usted tendrá que usar solo tornillo placas donde marcado (rojo) en la segunda figura (usted debe tener suficiente si pides el paquete de hardware A la lista de piezas). Puede utilizar las tuercas donde marcada (verde) en la figura, pero puede utilizar placas solo tornillo si lo desea. Utilice tornillos de 5/16". NO APRIETE LOS TORNILLOS EN ESTE MOMENTO.
  3. Monte el segundo canal de 4.5" en la parte superior del panel. Se aplica la placa de tornillo contra regla de la tuerca. NO APRIETE LOS TORNILLOS EN ESTE MOMENTO.
  4. Deslice un canal de 3" entre el canal dos de 4.5" (a cada lado). Esto puede ser algo complicado, pero ser persistente. Se aplica la placa de tornillo contra regla de la tuerca. NO APRIETE LOS TORNILLOS EN ESTE MOMENTO.
  5. Deslice un soporte de canal de 3" entre el canal dos de 4.5" (en el lado restante). Una vez más, ser persistente. Se aplica la placa de tornillo contra regla de la tuerca. NO APRIETE LOS TORNILLOS EN ESTE MOMENTO.

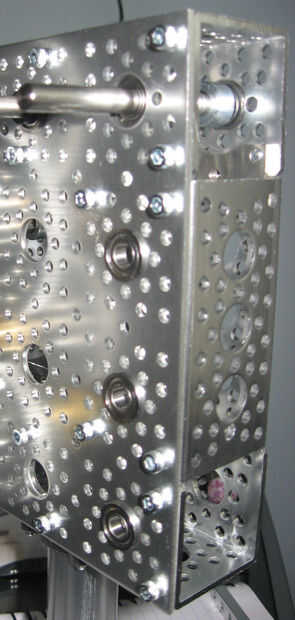

  6. Insertar rodamientos en los cuatro agujeros de 1/2 en lado izquierdo del panel, en los cuatro agujeros de 1/2" en el lado derecho del panel y en los orificios en la mitad superior y parte inferior media 1/2" del panel. Un reborde del rodamiento debe quedar al ras con la placa. Que tenga que jugar con la colocación de las piezas de la canal para permitir que los rodamientos montar al ras. Una vez que todos los diez rodamientos queden al ras, con mucho cuidado apriete todos los tornillos que sujetan las piezas de la canal en el panel; Asegúrese de que los cojinetes queden al ras como aprieta. Nota: puede ser más fácil de realizar este paso con el marco de la colocación plana en lugar de montados en el soporte.

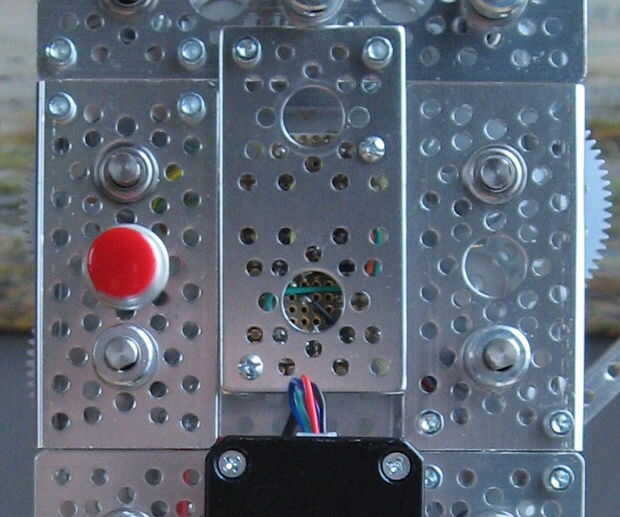

  7. Gire el marco que buscas en la parte posterior del marco. Utilizar placa de conector A unir el canal superior de 4.5" en el canal izquierdo y derecho 3" y Únete al canal de fondo 4.5" para el canal izquierdo y derecho 3". Utilice tornillos de 1/4". Las placas de conector ayuda a mantener buena alineación de los ejes utilizados en el paso siguiente.

Después de la última parte de arriba, debe aprovechar realizar más pasos con el marco montado sobre el soporte. Cuando usted pone el marco en el stand, algunos de los rodamientos pueden caerse. Eso es una buena cosa! Esto significa que el panel y el canal están bien alineadas.
