Inside-out Clock (9 / 9 paso)

Paso 9: Terminar el reloj

Ahora que has probado que todo funciona, es tiempo para los pasos de montaje final. Usted necesitará instalar la cola de cerdo de la energía, instale el interruptor, montar la placa de circuito, conectar todas las conexiones e instale al montaje del circuito.

Instalar la cola de cerdo de la energía

Para instalar la cola de cerdo de la energía:

1. Quitar el reloj del soporte.
2. Inserte el extremo del perno de encabezado de la cola de cerdo por el tubo de 1" en el stand, a partir de la parte inferior.
3. Inserte el extremo de pasador de encabezado de la cola de cerdo en el orificio de 1/2 dentro del cubo de sujeción en la parte inferior del marco y cuidadosamente la ruta bajo el acoplamiento a la derecha (cuando se mira en la parte delantera) del reloj.
4. El marco en el tubo en el soporte del asiento. Alinee la Plaza marco con el marco y apriete el tornillo de sujeción.
5. Deslice la abrazadera de cable en el cable y la posición para que los orificios están hacia la derecha del marco y un lado de la abrazadera es aproximadamente 3/8" del gran calor tubería del encogimiento en la cola de cerdo.
6. Coloque la abrazadera de modo que los cables no toquen el acoplamiento o cualquier eje. ADVERTENCIA: Esto puede ser difícil, pero se logra con la colocación de la abrazadera con respecto a la cola de cerdo y con respecto a la estructura.
7. Inserte un tornillo de cabeza hueca a través de un orificio en la parte inferior del marco y a través de los orificios de la abrazadera del cable y en un 6-32 tuerca. Apriete el tornillo, asegurar que el cable no toque el acoplamiento o un eje.

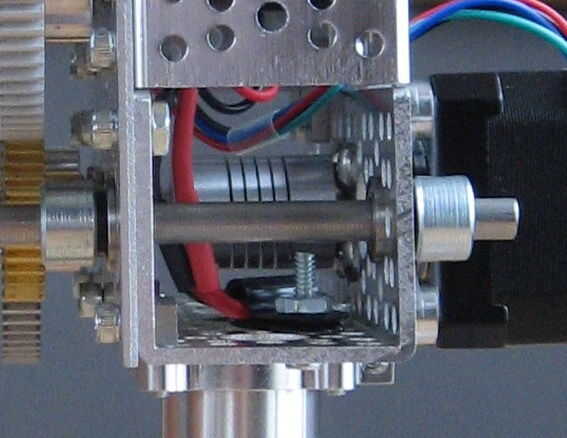

La primera imagen muestra el resultado final.

Instale el interruptor

Para instalar el interruptor:

1. Quite el anillo de tuerca y bloqueo del interruptor.
2. Insertar el interruptor y sus cables conectados en el medio 1/2" agujero en la parte posterior izquierdos del bastidor.
3. Deslice el anillo de cierre en los cables.
4. Deslice la tuerca por los cables.
5. Trabajar el anillo y la tuerca en la rosca del cuerpo interruptor.
6. Atornille la tuerca sobre el interruptor. ADVERTENCIA: Puede ser difícil obtener la tuerca comenzó y comenzó una vez a menos que tenga los dedos especialmente ágiles. A veces, pueden ayudar pinzas largas.

Montar la placa de circuito

Para montar la placa de circuito:

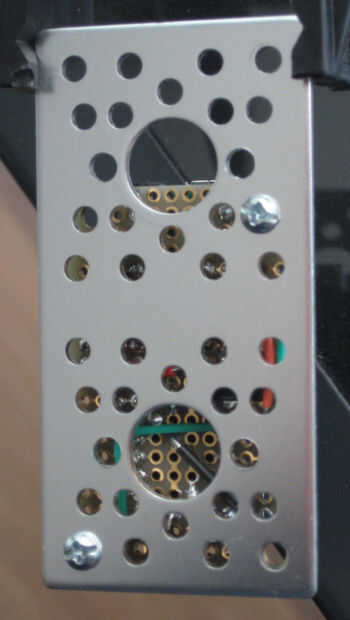

1. Inserte una 1/2" tornillo 4-40 el orificio izquierdo de la parte inferior del soporte de doble canal. Ver la segunda foto.
2. Inserte una 1/2" tornillo 4-40 en el segundo agujero como se muestra en la segunda foto.
3. Sosteniendo los dos tornillos en su lugar, voltee el soporte para que los tornillos se encuentran.
4. Coloque una 1/8" 4-40 espaciador de nylon en cada tornillo.

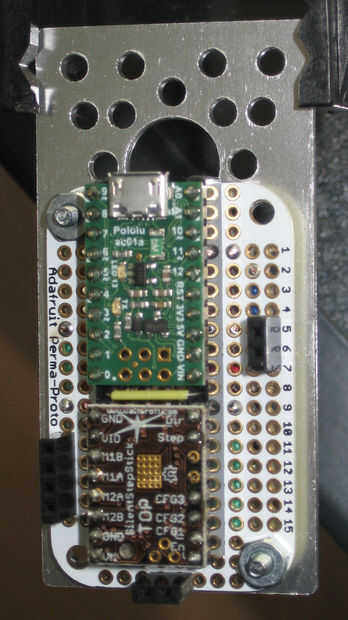

5. Coloque la placa de circuito para que los tornillos van a través de la parte superior izquierda e inferior derecha orificios de montaje en el tablero. El conector USB debe ser situado cerca de 3/4" de un extremo del soporte. Ver la tercera foto.
6. Coloque una tuerca de 4-40 en cada tornillo y apriete.
7. Asegúrese de que hay ningunos alambres tocar el soporte. Nota: El aluminio es anodizado por lo que no es conductor; sin embargo, sigue siendo una buena idea para mantener todos los cables del soporte.

Instale la placa de circuito

Para instalar la placa de circuito y complete el reloj:

1. Coloque el conjunto de circuitos para la Junta es hacia el interior del reloj y el conector USB es hacia la parte superior del marco.
2. Enchufe el conector de alimentación.
3. Enchufe el conector del interruptor.
4. Enchufe el conector del motor. Recuerde: El cable negro debe ser la más cercana a la USB.

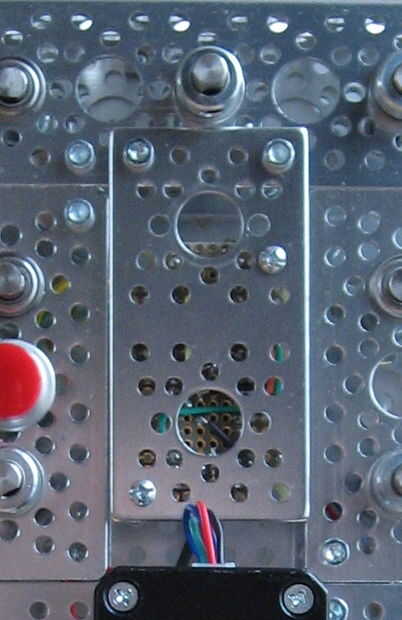

5. Posición de la Asamblea de circuito para que la parte superior izquierda y superior derecha tornillo agujeros en el soporte de alinearlos con los orificios en el soporte del canal superior de 4.5". Ver la cuarta foto.
6. Inserte un tornillo de casquillo de 5/16" en uno de los orificios en el soporte. Si usted compró el paquete de hardware A, puede atornillar en un lado una placa de tornillo doble; de lo contrario puede atornillar una tuerca de 6-32. No apriete.
7. Inserte un tornillo de casquillo de 5/16" en el otro agujero y en la placa de tornillo o una tuerca de segunda.
8. Apriete ambos tornillos.
9. Compruebe los cables para asegurar que no toquen el acoplamiento o ejes. Moverlos para que permanentemente lejos de cualquier rotación.

Usted es hecho! Ahora puede encender y disfrutar de su reloj!
