Paso 7: Extrusora Chocolate v2.0
La extrusora que he utilizado para impresión de chocolate tiene algunas desventajas. No hay ningún control de temperatura. Para poder imprimir el chocolate, no debe ser demasiado frío o la boquilla conseguir estorbada. Debemos mantener el chocolate a la temperatura adecuada para evitarlo.
Por lo tanto, doy una descripción de una extrusora de chocolate posible.
Calefacción

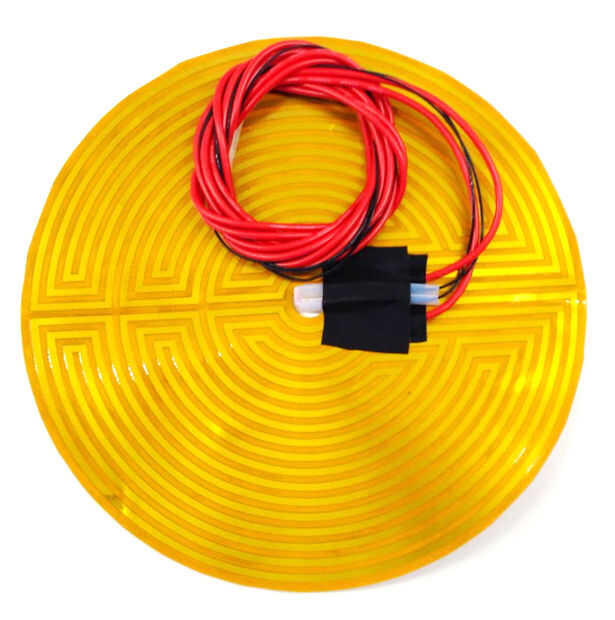

En principio, todos los componentes electrónicos están disponibles para el control de la temperatura. Cada impresora 3D tiene un heatbed con un sensor de temperatura. Y la temperatura es regulada por el software de Marlin. El uso de un "calentador de kapton flexibles" puede calentar la jeringa. Coloque esto en lugar de la heatbed.
Y el hotend de extrusión 3D consiste en una resistencia y un sensor de temperatura. Podemos usar esto en el extremo de la jeringa. Esto va evitar que se obstruya. Al igual que una impresora 3D normal.
Refrigeración
Además el calor, nosotros debemos también enfriar cuando la extrusora ha hecho su trabajo. Podemos utilizar los elementos de peltier, al igual que en una caja de refrigeración con ventiladores. Un elemento Peltier tiene dos lados, y cuando la corriente fluye a través del dispositivo, que trae calor de un lado a otro, para que una parte obtiene más fresca mientras el otro pone más caliente. El lado caliente se une a un disipador de calor con un ventilador, por lo que permanece a temperatura ambiente, mientras que el lado frío cae por debajo de temperatura ambiente.
Podemos utilizar los elementos de peltier de dos maneras:
- Crear un coldbed. Coloque el lado frío a una placa o aluminio. Toda la placa se enfríe. Lo contrario de un heatbed.

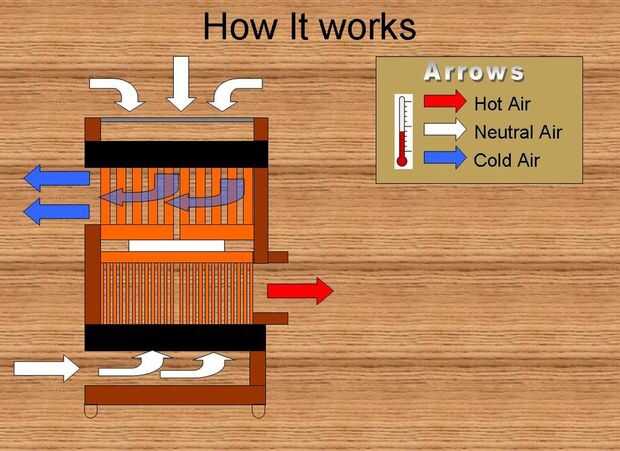

- Crear un pequeño acondicionador de aire y utilizar el aire frío para enfriar el chocolate (Peltier-acondicionador de aire). El aire caliente puede ser utilizado para calentar la jeringa.
Jeringa
El límite de corriente de 20ml permite sólo pequeños objetos imprimir. Esto se puede aumentar mediante el uso de una jeringa más grande. Los steppers Nema tienen suficiente poder. Romperán el LEGO si el chocolate se solidifica en la jeringa. Es posible aumentar el tamaño de la jeringa, si mantenemos la temperatura del chocolate a 33 grados.
Una jeringa de metal propaga el calor mejor que una jeringa de plástico. Combinado con los dos calentadores, estos pueden evitar que se atasque.
.
A Nota para aquellos que quieren construir una versión completa de metal. Tenga en cuenta que algunas boquillas de latón 3D pueden contener plomo. Esto los hace inadecuados para la impresión de la comida. Utilizar una versión de acero inoxidable acero (e.g. E3D v6 boquilla RVS 3 mm x 0,8 mm).
