Impresora de Chocolate 3D (hecho de LEGO) (3 / 10 paso)

Paso 3: Firmware y configuración de Software

Después de reemplazar el estirador plástico por una versión de chocolate, necesitamos modificar el firmware de la impresora.

Como primero el encabezado del firmware, esto nos dirá qué firmware se carga en la impresora.


Calefacción

A imprimir sin calor-cama. Esto puede desactivarse en el software (al corte).
La extrusora nueva no tiene un elemento de calefacción. Tenemos que modificar los ajustes de temperatura, para permitir la extrusión en frío. Normalmente esto se encuentra a 170 grados centígrados.
Para la lectura de la temperatura del chocolate, podemos colocar el sensor de la extrusora cerca de la jeringa. He optado por apagar el sensor


Velocidad de avance

También tenemos que calcular la velocidad de avance de la extrusora. Normal filamento tiene un diámetro de 1,75, o 3 milímetros. Uso de una jeringa da un mucho mayor diámetro.
No sé el diámetro máximo que puede especificar durante la preparación (corte) de un archivo STL. A convertir el diámetro de la jeringa al filamento de 3mm. De esta forma que podemos determinar un número reducido de pasos requeridos por milímetro.

Los motores usados (42BYGHM809) mover 0,9 grados por paso. Utilizamos barras de rosca M5. Estos mueven 0,8 mm por vuelta.

Un total de 500 pasos da 1 mm movimiento. Con 1/16 versión es 8000 vueltas por mm.

1 mm de 3mm filamento da:

Mi jeringa tiene una longitud de 71 mm y contiene 20ml (20000 mm3) de chocolate.

1 mm alimentación de esta jeringa da:

Para compensar esto, necesitamos también dividimos las vueltas por milímetro por 39.85.
Este (8000 /39.85) da el valor de 200 pasos/mm.

Tamaño de la impresión

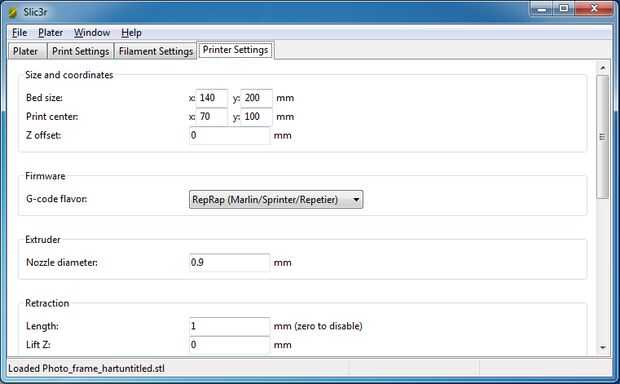

El nuevo tamaño de extrusora disminuyó la superficie printbed. La nueva extrusora es más ancha de lo normal. Como resultado, no puede utilizarse la parte izquierda de la printbed (en el eje x). Hemos perdido 60 milímetros en el lado izquierdo (200-60 = 140). No se olvide de usar estos valores inferiores al corte.

Velocidad

La X, Y y Z ejes siguen siendo los mismos. Sin embargo la extrusora es mucho más pesada que un estirador normal. Tenemos que alterar la velocidad de movimiento debido a la inercia de la masa. Esto se puede hacer en Pronterface, reduciendo la velocidad de impresión hasta un 10%. También modificar los siguientes ajustes en el firmware:

Una vez subido nos podemos hacer una prueba de correr sin chocolate.

De corte

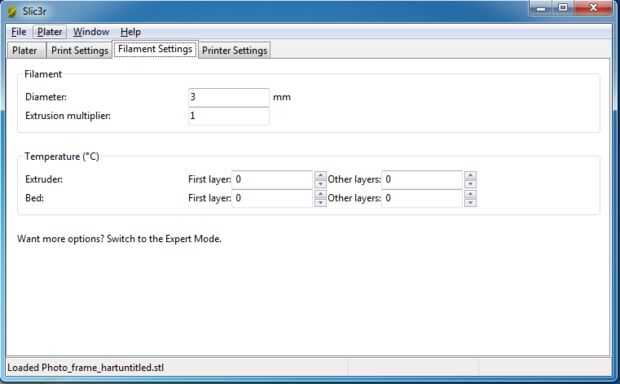

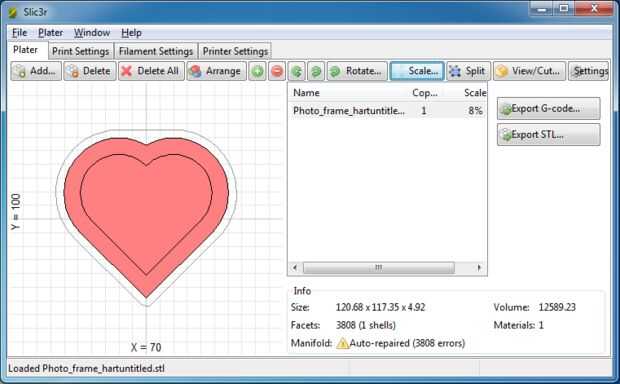

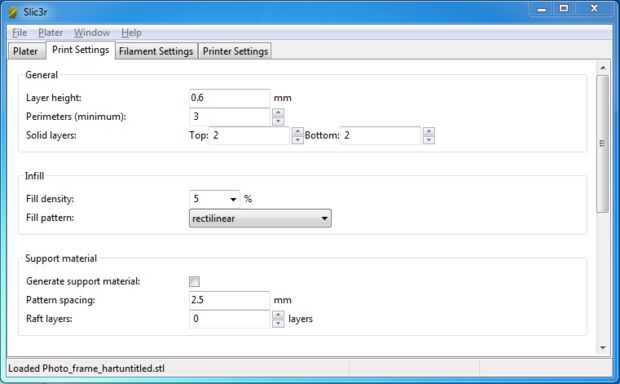

Utilice los siguientes valores durante el corte:
