Horno de reflujo (5 / 6 paso)

Paso 5: Conecte el microcontrolador

Ahora sólo necesitamos conectar el microcontrolador y realizar algunas pruebas de calibración básica.

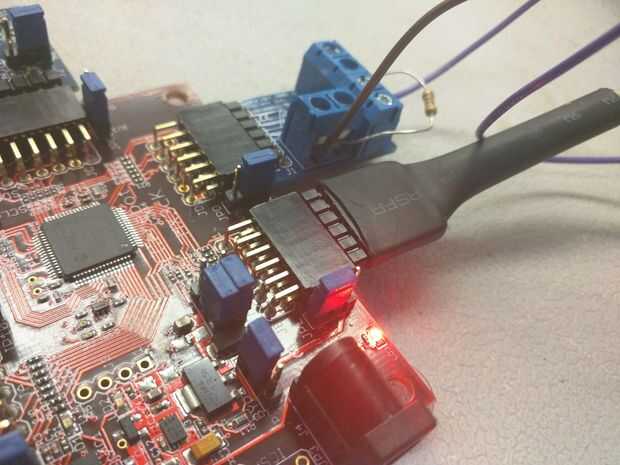

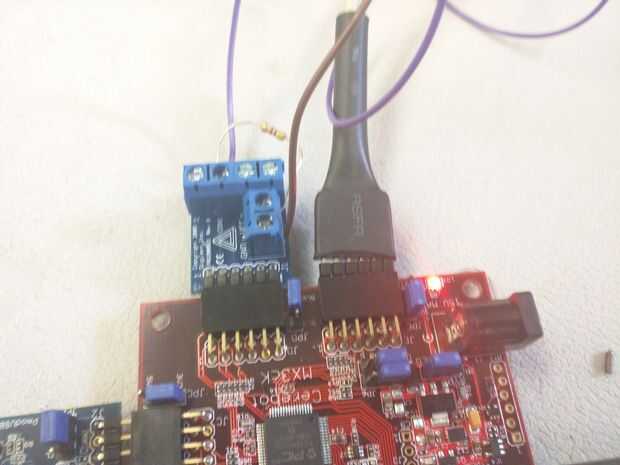

  • Instale el PmodTC1 en la fila superior de JE.

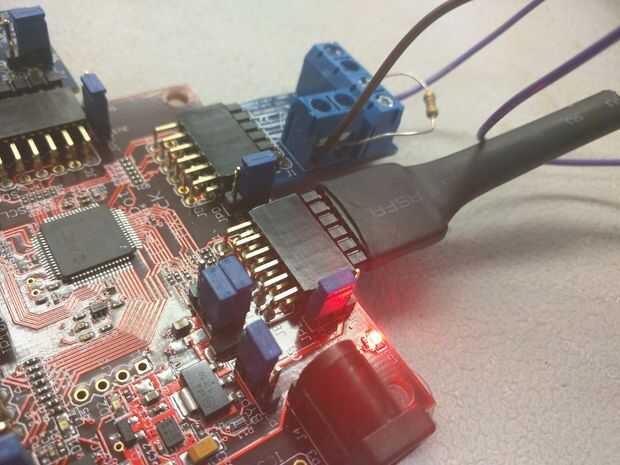

  • Instale el PmodCON1 en la fila superior de JD.

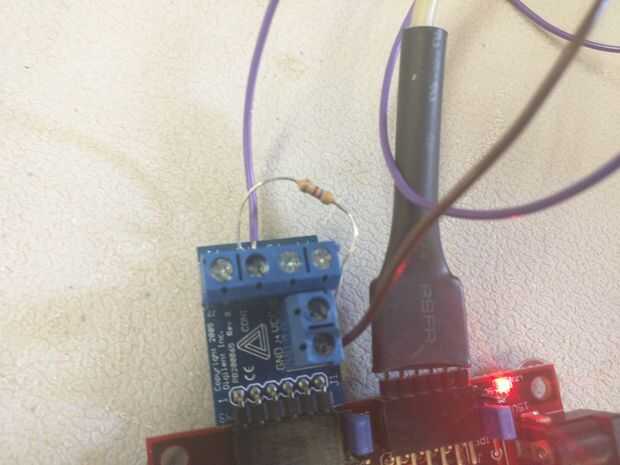

  • Conectar la tierra y los cables de señal como se indica en la imagen. Una resistencia de pullup de 470 Ohm fue agregada a través de los 5V a la señal de cable. Esto levanta el nivel de la lógica para poner la tensión en la región de la saturación de la región de estado sólido.

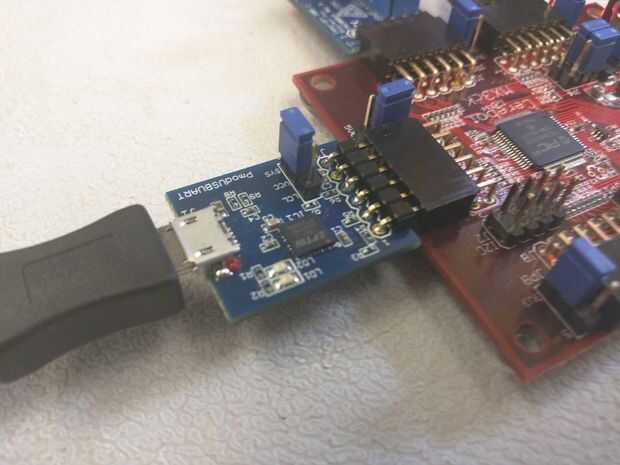

  • Coloque el Pmod USBUART en la fila superior JC.
  • Instalar la biblioteca de la PmodTC1 desde aquí: http://digilentinc.com/Products/Detail.cfm?NavPath...
  • Intentar ejecutar la demo en el Github aquí: no link.com

El microcontrolador se proporcionan actualizaciones sobre UART1 y enviar datos al servidor web sobre UART2 que es la clase de Serial1.
