Paso 3: Instalar el termopar
El termopar de tipo k que se incluye con el PmodTC1 está indicado para el-270 ° C a 1372 ° C, por lo que es perfecto para un horno de reflujo. El alambre del termopar tiene una polaridad por lo que si los valores iniciales no hacen sentir el tirón de los cables. Desea montar el TC1 lo más lejos de fuentes de calor como sea posible.

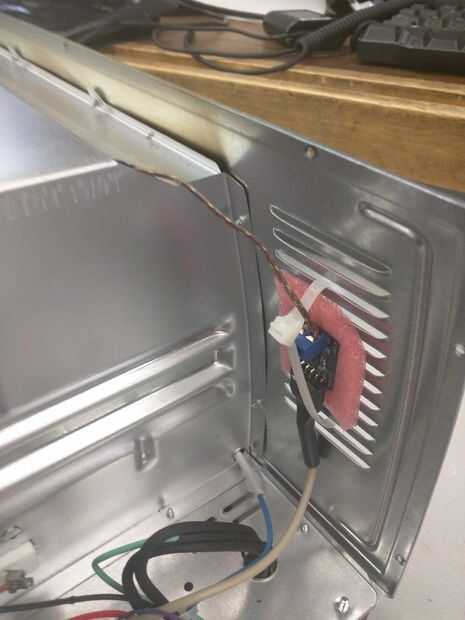

Te adjunto el PmodTC1 con un ziptie a la posterior ventilación del recinto. También recorrió el alambre del termopar de la grieta en la cámara de calentamiento y la cabecera de 6 pines pmod recorren la ventilación inferior para conectar al microcontrolador.
