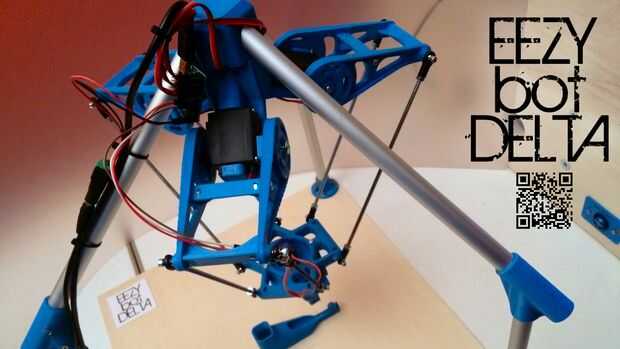

EEZYbotDELTA 3Dprinted Robot

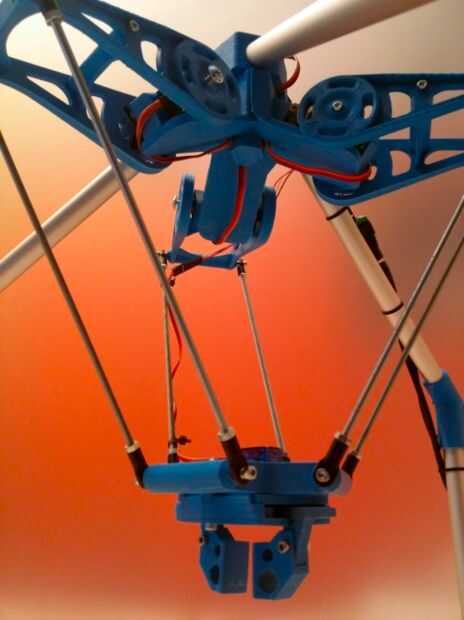

Este impreso de un 3D Robot Delta paralelo.

Se puede ver en acción aquí:

Hice un instructables para que sea impulsado desde una aplicación Android via Bluetooth aquí:

video

Modelos 3D de las piezas impresas en formato *.stl, puede descargarse gratuitamente desde mi cuenta de thingiverse aquí:

http://www.thingiverse.com/Thing:1249297

aquí sigue la lista de 3D impreso piezas (con cantidades)
-mástil EBD.01.01.002 n ° 1. STL

-esquina EBD.01.01.003 n ° 3. STL

-soporte EBD.01.02.001 n ° 3. STL

-n ° 3 EBD.01.02.003 rx_arm. STL

-n ° 3 EBD.01.02.004 sx_arm. STL

-Puente EBD.01.02.005 n ° 6. STL

-n ° 3 EBD.01.02.006 pies. STL

-placa de EBD.01.02.007 n ° 1. STL

-placa base de EBD.03.00.001 n ° 1. STL

-la placa superior de EBD.03.00.002 n ° 1. STL

-estímulo EBD.03.00.003 n ° 2. STL

-engranaje EBD.03.00.004 n ° 1. STL

-dedo EBD.03.00.005 n ° 2. STL

-conducto EBD.04.00.001 n ° 1. STL

COMERCIAL B.O.M. artículos (yo uso hardware métrica)

-MG995 servo n ° 3

-servo de sg90s n ° 1

-rodamiento de bolas de 604zz n ° 3

-n ° 12 Uniball Traxxas M4x17 sobre orugas/escalador

-n ° 3 Ø16 x tubos de aluminio de 1 l = 220 mm

-n ° 3 Ø16 x tubos de aluminio de 1 l = 330 mm

-n ° 6 M4 x barras de rosca de 200 mm de longitud

-tuercas de M3 n ° 15

-n ° 12 M3 x 25 tornillo TCEI (receessed hexagonal)

-n ° 2 M3 x 45 tornillo TCEI (receessed hexagonal)

-tornillo de 3 x 15 autorroscante n º 6

-hoja de madera contrachapada de 400 x 450 mm n1 (para la base)
