Nivel Arduino Nunchuck Wii

ya que he leído un artículo en blog todbot, compré un par de Wii Nunchucks de ebay. No recuerdo cuánto he pagado por ellos, pero era mucho más barato que comprar el acelerómetro tableros de breakout. Con los datos del nunchuck lectura biblioteca compartida por todbot (¡ gracias!), pude leer fácilmente los datos del acelerómetro para un Wii Nunchuck, así como el joystick y dos estado de botón.

He pensado sobre el uso útil y probado con dos servos, pero no tenía tiempo para continuar ese proyecto que han sentado en mi escritorio durante mucho tiempo.

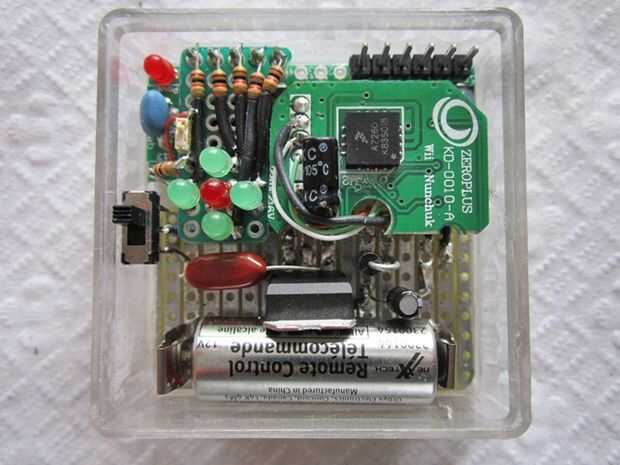

Recientemente, cuando cuelgo un marco en la pared en casa, tengo una idea para usar el Wii Nunchuck más útil.  Es el nivel electrónico como un nivel de burbuja (o espíritu) utilizando el acelerómetro de la Wii Nunchuck y placa compatible Arduino, JeonLab mini v1.3. ¿Por qué JeonLab mini?  Porque 1) es lo suficientemente pequeño como para integrar en un caso pequeño; 2) una vez cargado el programa, no es necesario que la interfaz FTDI; y 3) ya que voy a utilizar una fuente de alimentación pequeña, no necesito el circuito del regulador de 5V.  Es un Arduino mínima, así que usted puede hacer fácilmente en un pequeño trozo de placa de prototipo.

Qué significa este nivel de espíritu de Arduino es demostrar si se nivela la superficie o borde (marco o una tabla por ejemplo) o no por la visualización de LEDs.  Si está nivelado, el central rojo LED está encendido, de lo contrario la izquierda o la derecha, se encenderá el LED dependiendo de qué lado se inclina.  Funciona similar a un nivel de burbuja, por lo que si inclina a la izquierda la derecha verde LED se encenderá.  Me gusta esta manera pero si no te gusta, puede modificar el programa y cargarlo a través de la Junta de arranque FTDI que puede ser conectada la esquina superior derecha del tablero mini JeonLab como se muestra en la imagen.

En los pasos más adelante, encontrará el diagrama del circuito completo y códigos de Arduino para este proyecto.
