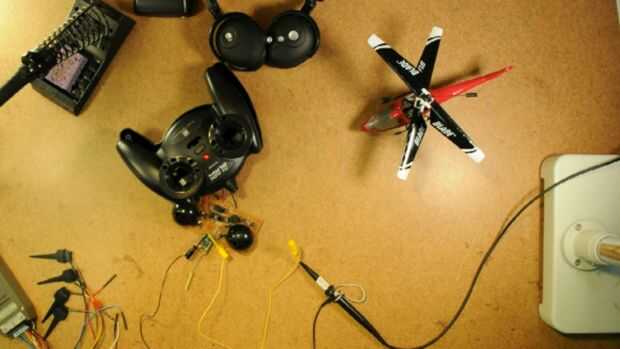

Paso 2: Conecte el tablero de Control para osciloscopio
Conectamos el cable y cable de tierra a cada uno de los pines del chip transmisor hasta que fuimos capaces de determinar que pin se utilizó para la señal y que era la tierra. Ajuste de la intensidad del osciloscopio le ayudará a hacer más visible la imagen.
Lo más importante, hemos podido determinar que el control remoto para nuestro helicóptero envía una digital a diferencia de la señal analógica .
También muy importante, hemos podido medir el nivel de tensión utilizado por la señal Digital para confirmar podríamos leer y generar una señal en el mismo nivel de voltaje utilizando nuestro cable de USB a serie. Si este no fuera el caso podemos tenemos que añadir un circuito simple para subir o bajar el circuito voltaje para que coincida con nuestro hardware USB a serie.

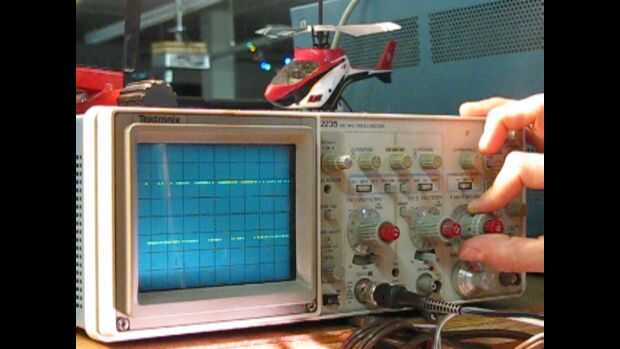

En la primera foto debajo de los puntos a lo largo de la línea inferior indica cuando se envían paquetes de datos (también conocido como "Marcos"). Hemos sido capaces de los impulsos para tener una idea de lo que tenemos que mirar cuando nos mudamos el analizador lógicodel tiempo.

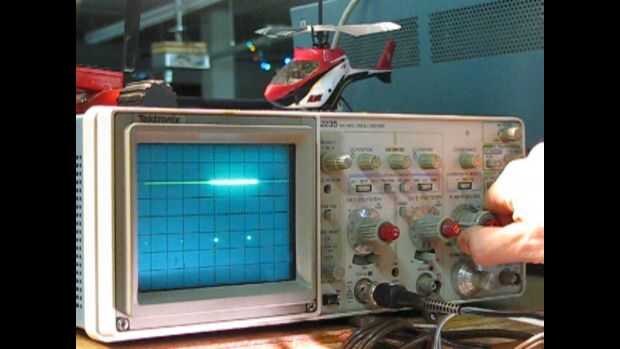

En la segunda foto por zoom podemos ver algunas de las verticales de la señal digital . Secciones de las líneas oscilará como se manipulan los joysticks en placa de circuito del control remoto. Esto indica que los datos en cada fotograma está cambiando en relación con las instrucciones indicadas por cada canal.
Discusión y las direcciones más específicas considera cómo utilizar un osciloscopio están fuera del alcance de este documento.
