Paso 9: Motor de inducción Linear - sensores
Inicialmente trató de un enfoque de tres fases donde tres juegos de bobinas que vendría cuando pedía por proximidad de imanes permanentes, pero este espacio crítico y dio lugar a un complejo sistema. Fue un mucho más simple tener un sensor para cada par de bobinas y energizar los pares de bobina independientemente.

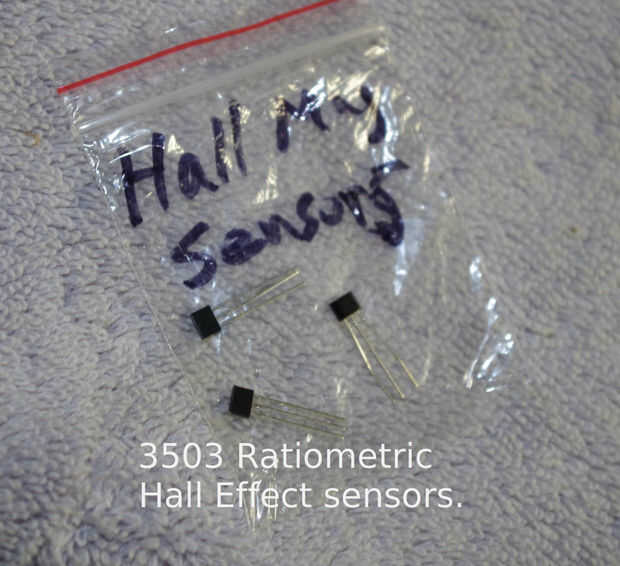

Los sensores son sensores de efecto Hall lineales de 3503 radiométrica. Radiométrica significa la señal que generan depende de (la Plaza) la distancia y que distinguen al norte desde el sur (via plus o menos lecturas).
Es importante cuando sensor soldadura lleva a la para mantener delgado para que quepan en el tubo hueco. También es importante para los sensores con cables de colores adecuadamente cuando están todos agrupados juntos usted puede decir que es de 5v +, que es tierra, y que es la señal. Que señal es sensor que puede ser averiguado posteriormente en las pruebas.
Lista de herramientas y componentes
Tools - see list of general tools Components o 3503 Hall Effect Ratiometric Sensors – x 8 - Ebay 10 for $2.50 o #22 wire, at least 4 colors o Wire protector/wrap ¼” - Harbor Freight $2
