Hamsterloop (10 / 14 paso)

Paso 10: Motor de inducción Linear - vivienda

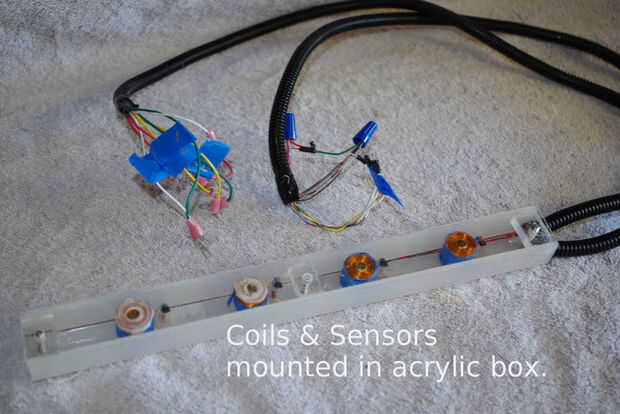

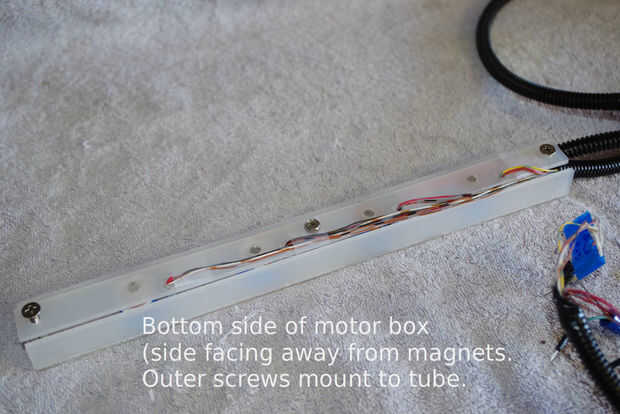

Cajas de acrílico contienen y organizan la bobinas y sensores. Las cajas (uno de 12 pulgadas y 8 de una pulgada) son en dos piezas: una base y una tapa. La tapa tiene 1" delgada (1/16) tira de acrílico como la cara cementada a dos lados 3/4" (1/8) acrílico. La delgada cubierta también tiene pequeños trozos de acrílico de (1/4) espesor cementado en el centro y extremos que están roscados para aceptar tornillos de montaje. La base es de acrílico de 1/8 con 1/4 agujeros perforados para aceptar la barra sólida para sostener el tubo hueco 1/4 para los sensores y las bobinas.

Nuestro primer motor (par de cajas) tiene las bobinas espaciadas cada 1 1/4 pulgadas. En el segundo motor, las bobinas están separadas dos veces como mucho en 2 1/2. No creo que este espacio es significativo distinto manteniendo para imanes permanentes en el coche no preparar al mismo tiempo (PMs están en centros de 1 1/2 pulgada).

Lista de herramientas y componentes

 Tools o Table saw w fine tooth (plywood) blade for slicing acrylic o Acrylic cement and applicator Components (for 2 motors of 4 coil pairs each) o Acrylic sheet pieces for 4 boxes – scraps from TAP Plastics - $5 o 1/16 1” wide 12” long x 4 bottoms of boxes (face downward toward car) o 1/8 3/4” wide 12” long x 8 sides of boxes o 1/4 thick 3/4 x 1/2 x 12 - glued to center & ends of box bottoms to accept screws o 1/8 3/4 wide 12” long x 4 – base to hold rods for coils (& tubes for sensors) o 1/4 OD acrylic rod – cut to 5/8” x 16 – posts to hold coils – TAP $4 o 1/4 OD acrylic tube – cut to 5/8” x 8 posts to hold sensors – TAP $4
