Paso 4: Circuito montaje parte 1
| Cantidad | Ref Sch | Nombre | Valor | Paquete | Valorar | Notas |
|---|---|---|---|---|---|---|
| 1 | C3 | Condensador de tantalio | uF 10 | 1206 | 6V o superior | |
| 4 | C4, C5, C6, C7 | Condensador de cerámica | 0.1 uF | 0805 o 0603 | 6V o superior | |
| 2 | C8, C9 | Condensador de cerámica | 22 pF | 0805 o 0603 | 6V o superior | |
| 1 | C10 | Caoacitor de aluminio | 47 uF o más | 6,6 x 6,6 mm | 6V o superior | |
| 1 | C11 | Condensador de tantalio | 4.7 uF | 1206 | 6V o superior | |
| 10 | C1, C2, de C12 a C20 | Condensador de cerámica | 1 uF | 0805 o 0603 | 6V o superior | |
| 1 | IC1 | LM1117 | 3, 3V | SOT-223 | ||
| 1 | JP1 | Jefe hombre | 3 x 2 | 0,1" Brea | Cabecera de ISP de 6 pines estándar para AVR | |
| 1 | JP2 | Terminal de tornillo | 2 pernos, SparkFun PRT-08084 | 3,5 mm Pitch | Para termopar | |
| 1 | Q1 | Cristal | 16 MHz | HC49 SMD | 20 pF, +-30 PPM | |
| 2 | R1, R2 | Resistencia de chip | 22 Ω | 0805 o 0603 | 1/10 W +-10% | |
| 4 | R3, R4, R7, R8 | Resistencia de chip | kΩ 10 | 0805 o 0603 | 1/10 W +-10% | |
| 1 | R6 | Resistencia de chip | 330 Ω | 0805 o 0603 | 1/10 W +-10% | |
| 2 | S1, S2 | Interruptor de botón | TL3330 | |||
| 3 | S3, S4, S5 | Interruptor de botón | TL6120DF | Debe ser super altos | ||
| 1 | USB | USB Mini-B conector hembra | UX60A-MB-5ST | SMD | Mi favorito, fácil de soldar, fondo plano | |
| 1 | PANTALLA LCD | Representación gráfica del LCD COG | NHD-C160100DiZ | 160 x 100 píxeles | ||
| 1 | PANTALLA LCD | Conectador de FPC | A100284CT, 1-1734592-4 | 14 posición, 0, 5mm de paso, Ángulo recto SMD | ||
| 1 | U1 | Microcontrolador AVR | ATMega32U4-AU | TQFP 44 | ||
| 1 | U2 | Amplificador de termocupla | AD595AQ | DIP 14 | ||
| 1 | U2 | Zócalo chip | 14 pines | DIP 14 | ||
| 1 | Relé de | Relé de estado sólido | D2425 de Crydom | 240 VAC, 25 A | ||
| 1 | JP2 | Termopar, tipo K | GK11M, por prueba productos Int | -40 a 510 ° C | ||
| 1 | Cargador de pared USB | 120V o 240V CA de 5 V CC, 1000 mA | Utilizado como pared AC a 5V CC | |||
| 1 | Ventilador de enfriamiento | 5V DC | 40 mm x 40 mm, 10mm a 17mm de espesor | |||
| 1 | Cable de extensión de CA | Calibre 16 o más grueso | 300V |
La soldadura de estos componentes en el PCB, seguir el diseño de PCB.
Para obtener un PCB, descargar los archivos del proyecto y enviar los archivos Gerber para la fabricación de una PCB. He usado de Seeed Studio fusión PCB servicio, te costará $29 para 10 piezas.
Mayoría de los componentes es 0805 (pero puede ser sustituida con 0603), todo sobre el PCB puede ser mano soldada. Soldadura de montaje superficial es muy fácil, como se muestra en mi video:
Hay varias conexiones especiales que necesita para realizar, consulte los diagramas en la galería sobre lo siguiente:

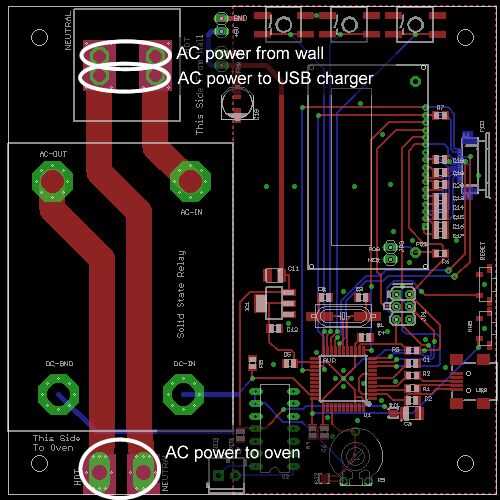

- Necesitará un cable de extensión gruesa en el circuito de la soldadura. Vivo en América del norte, así que un cable está "caliente" y un cable es «neutral». Su país podría utilizar un sistema ligeramente diferente, pero si no mezcla los cables, este circuito también debe trabajar para su país.
- Como mencioné antes, un cargador USB barato se utiliza como fuente de alimentación 5V DC que convierte corriente alterna en corriente continua. Después se hackear ese cargador (las instrucciones será en otro "paso instructivo"), los diagramas muestran cómo realizar la conexión.

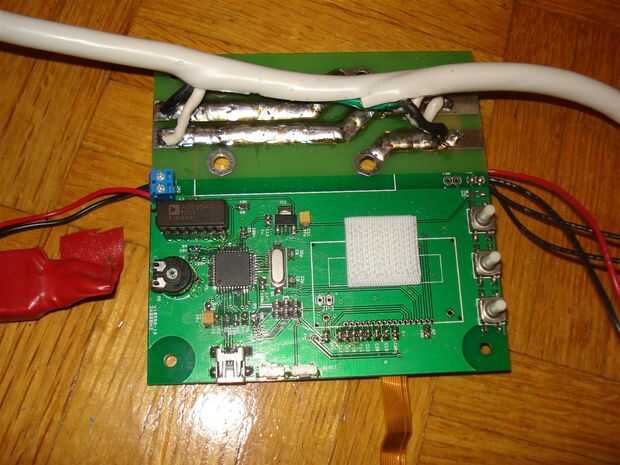

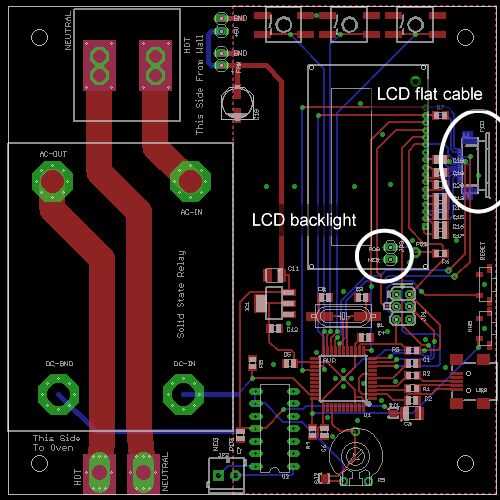

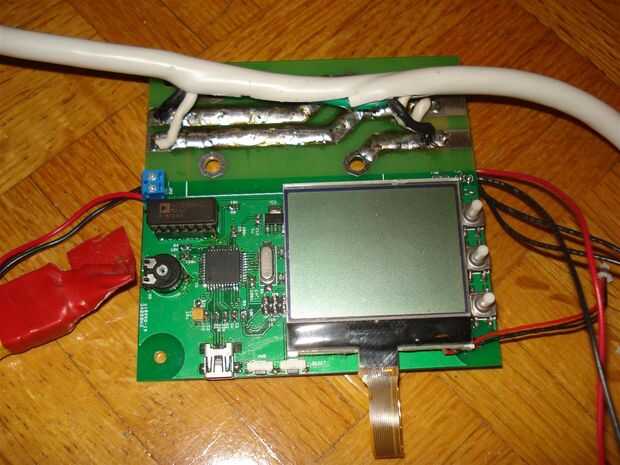

- Usé velcro para sujetar el LCD a la PCB. Conecte el cable plano del conector FPC. La soldadura de los cables de luz de fondo a la conexión para la luz de fondo.

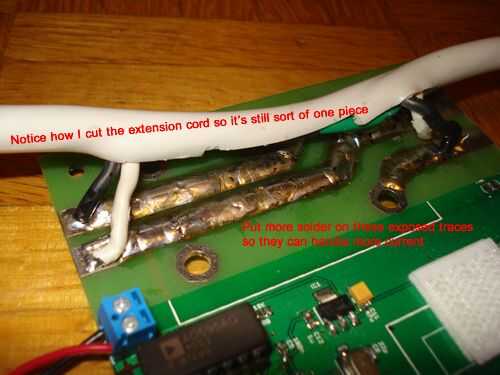

Necesita poner un montón de soldadura en las pistas AC amplio expuestas por lo que puede manejar la gran cantidad de corriente eléctrica.
Limpie la placa con alcohol o flujo limpiador. Dejando flujo en el PCB puede causar lecturas inexactas de la AD595AQ.
El esquema tiene algunas notas sobre ella, espero que las Lee.
