Paso 17: Realización de soldadura de reflujo
Aquí están algunos otros tutoriales de otros sitios web:
De compras:

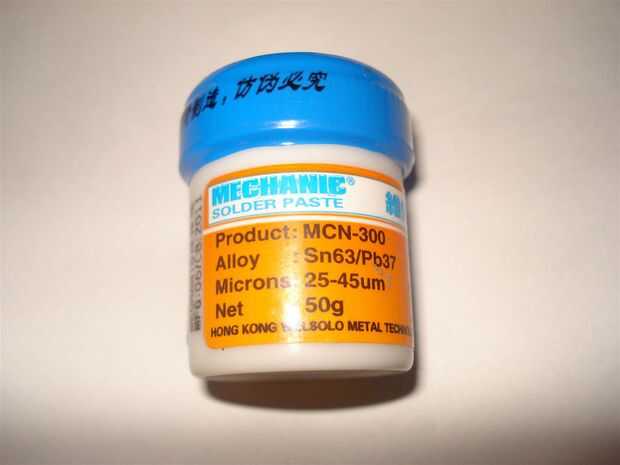

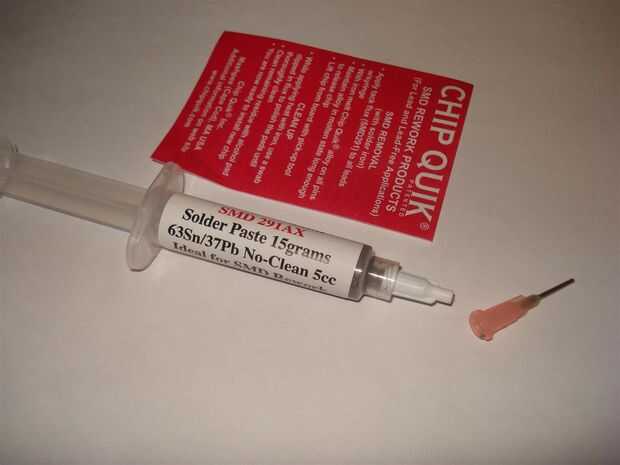

- Compra algunos soldadura pasta, tengo poco de pasta de plomo de Deal Extreme. SparkFun vende demasiado (TOL-10448). También conseguí un tubo de la jeringa de la soldadura del Chip Quik pasta.
- Mantener la pasta fría y sellado, ponerlo en una bolsa zip lock y luego en mi nevera. Este material es algo caro.

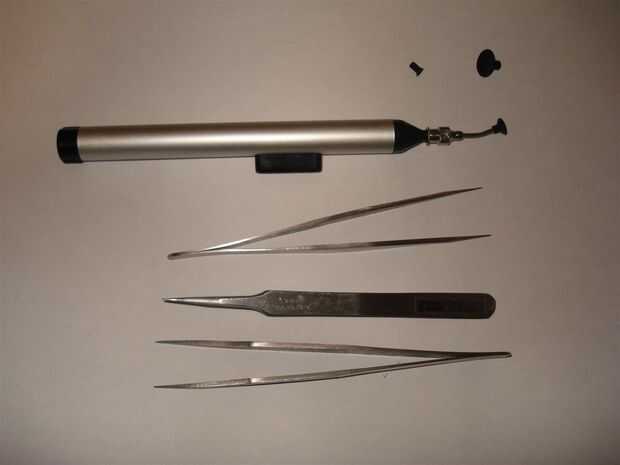

- Pinzas son una necesidad, también conseguir uno de estas herramientas de colocación componente succión (ver foto en Galería). Yo tengo la mía de eBay.
Resumen de pasos:
- Asegure su PCB para una superficie de primero. Para ello, rodeándolo con otros PCB que son del mismo grosor por toda la superficie es plana todavía. Usar poco de cinta para hacer esto.

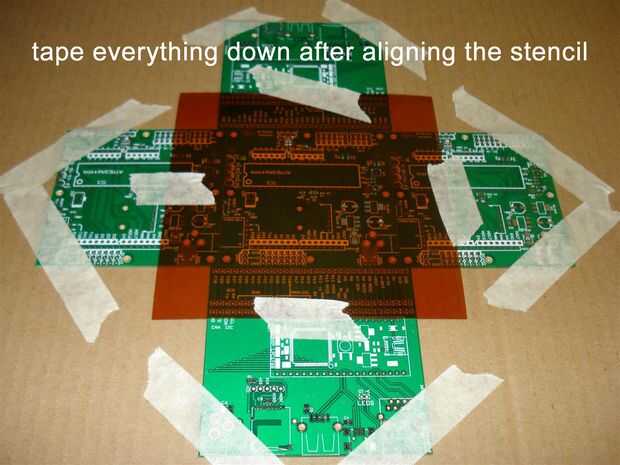

- Luego fije su plantilla sobre el PCB, asegurándose de que todo esté alineado. Cinta hacia abajo.

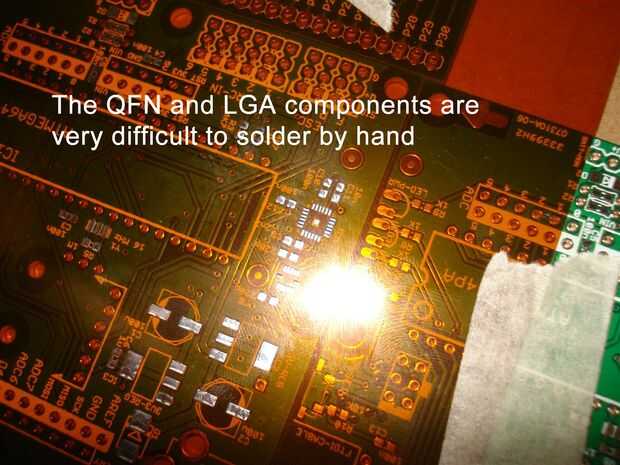

- Aplicar la pasta de soldadura usando una escobilla de goma (tarjetas de crédito trabajo para esto si eres un cordero como yo). Pase sobre él dos veces, la primera vez debe ser suave para asegurarse de que todo lo cubre que la pasta, la segunda vez debe ser dura raspar la goma extra.
- Guardar la pasta extra, vuelva a colocarlo en el contenedor. Limpie la plantilla más adelante usando la toalla de papel y alcohol de frotamiento. No tome demasiado alcohol puede causar algunos plásticos a fuera de forma.

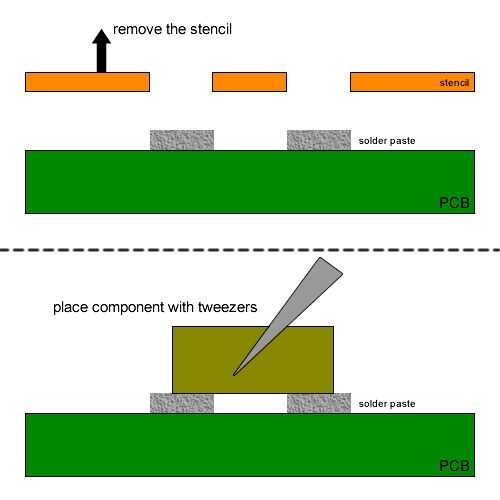

- Retire con cuidado la plantilla. Inspeccione el trabajo de la pasta.
- Coloque los componentes en la pasta utilizando sus pinzas o esa cosa de la herramienta de pluma de succión especial.
- Poner la placa en el horno. Pegar el termopar en el horno cerca de la placa como sea posible (no dejes que el termopar toque nada conductora). Ejecutar "modo automático". La configuración predeterminada de en que pongo se muestra en el gráfico de Perfil de flujo que he mostrado en la galería.
Si observas que el enfriamiento es demasiado lento, puede abrir la puerta un poco, mirando la pantalla por lo tanto usted no enfriar demasiado rápido.

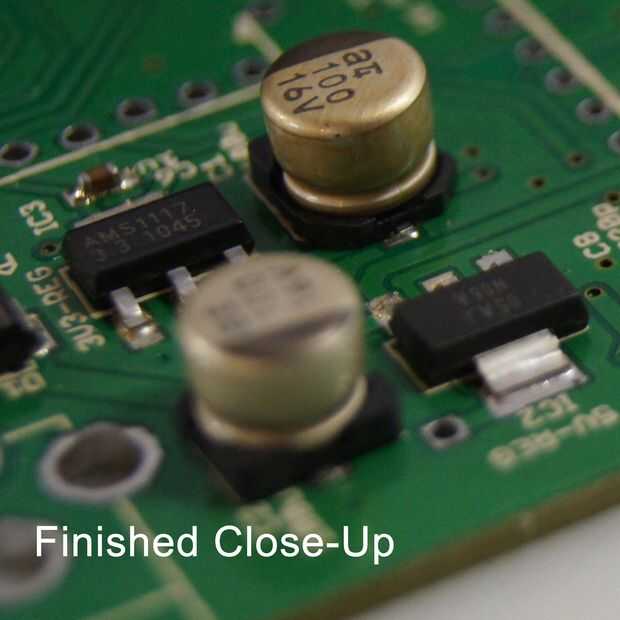

Una vez terminado, lo saca del horno y su circuito debe ser todos soldado.
Necesita limpiar su PCB usando alcohol o limpiador del flujo, a menos que se utilice "no limpio" goma de la soldadura.
Posibles problemas:
- Grandes componentes no podrían soldar bien debido a su enorme capacidad de calor. Si usted tiene un gran componente que no alcanza la temperatura adecuada, hacer una nota para aumentar el tiempo de remojo termal para la tentativa siguiente.
- Si tiene puentes de soldadura, debe utilizar una mecha de soldar para quitar el puente. Trate de usar menos pasta de soldadura la próxima vez, o utilizar una plantilla más fina.
- ¿Soldadura de pasta que no se derrite? La temperatura no alcance el punto de fusión en esa ubicación. Hacer unos pocos ajustes para la configuración y hacer unas pruebas para asegurarse de que la soldadura se derrita.
- Si ha fundido soldadura pero el componente no hace un empalme, considerar la adición de más soldadura y flujo. La temperatura puede ser demasiado baja. El componente también puede estar sucio. Además, recuerde que si el componente no quedar completamente plano o está torcido, no se puede soldar bien.
- Si ves muchas bolitas de soldadura que están sentados alrededor, es posible que la calefacción demasiado o su pasta de soldadura ha ido mal. Esto a veces es causado por la falta de flujo, o el precalentamiento periodo secado todo el flujo durante demasiado tiempo.
- Si se deseca la pasta de soldadura, comprar algún flujo líquido y revuelve en.
